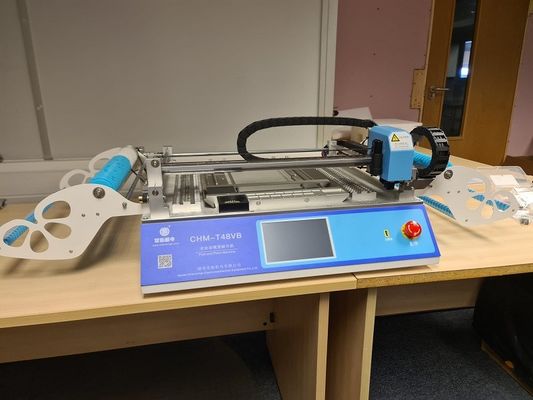

CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi

CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi

Büyük resim :  CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Charmhigh
Sertifika: CE
Model numarası: CHMT48VB
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: $5200 including shipping
Ambalaj bilgileri: STANDART İHRACAT AHŞAP KUTU
Teslim süresi: 1-3 iş günü
Ödeme koşulları: T / T, Western Union
Yetenek temini: Aylık 100

CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi

Açıklama
Besleyici: letf: 29pcs; letf: 29 adet; right:29pcs (total 58pcs) sağ: 29 adet (toplam 5 Yerleşim başlığı: 2adet
Nozullar: 4 nozul (Juki) hız: 3000cph with vision; Görme ile 3000cph; without vision 5000cph görüşsüz 5000
doğruluk: 0.025mm sistem: Gömülü Linux Sistemi
tip: Hepsi bir arada makine, harici monitöre veya bilgisayara gerek yok Maksimum Bileşen: 5mm
Vurgulamak:

CHMT48VB Küçük SMT Makinesi

,

Hepsi Bir Arada Makinede 58 Adet Besleyici

,

Charmhigh Küçük SMT Makinesi

CHMT48VB 58 adet Besleyiciler (Çift yığın) Charmhigh Masaüstü Alma ve Yerleştirme Makinesi

Gelişmiş Alma ve Yerleştirme Makinesi 110v 220V İngilizce Sürüm CE Geçti

Küçük seri üretim ve prototipleme için çok uygun!



Açıklama:

Bu CHMT48VB, toplam 58 adet (sol 29 adet + sağ 29 adet) çift taraflı besleyiciler içeren CHMT48VA'nın bir güncelleme sürümüdür.Hepsi bir arada bir makinedir, başka bir parça satın almanıza gerek yoktur, makine aldıktan sonra çalışmaya hazırdır.

İşletim sistemi CHMT48VA ile aynıdır ve 0402,0603,0805-5050, SOP, QFN, LQFP144, Diyot, Transistör için uygun 502 - 507 farklı Juki nozulu kullanarak daha farklı türde malzemeler kurabilir, Daha fazla müşteri talebini karşılayabilen BGA ... vb.
İçin uygun prototip üreticileri, hobi sahipleri, geliştiriciler ve geliştirme grupları ve küçük fabrikalar için toplu üretim.



CHMT48VB Müşteriden çalışma videosu:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (İsveç)

www.youtube.com/watch?v=wYl5Az9xgec (Çin)

CHMT48VB yerleştirme IC:
www.youtube.com/watch?v=I-g8x98jmz0



Charmhigh CHMT48VB'nin Özellikleri:

Modeli CHM-T48VB
PCB alanı 10mm * 10mm - 355mm * 355mm
XY ekseni Hareketi 510 * 460 mm
Z ekseni hareket aralığı 15mm (En yüksek bileşen 5mm)
Yerleştirme kafaları 2 adet, 4 nozul ile birlikte gelir
Besleyiciler

Bant makarası besleyici 58 adet (sol 29 adet + sağ 29 adet)
(8mm = 44 adet, 12 mm = 8 adet, 16 mm = 4 adet, 24 mm = 2 adet)
Ön toplu IC besleyici = 14 adet, Gümrük IC tepsisi 20 adet

Tüp besleyici (titreşimli besleyici, isteğe bağlı)

Görüş sistemi İki kamera (yukarı ve aşağı kameralar) Görüş maksimum aralığı 22 * ​​22 mm
Sürüş Kapalı döngü kontrol step servo sürücü sistemi, asla adım kaybetmeyin
Z ekseni kendi kendine dönüş algılama Evet, nozulların kırılmasını önler
Çekme pimi kendi kendine dönüş Evet, iğne kırılmasını önler
Malzeme algılama yöntemi sızıntısı Vakum algılama, görme algılama
Dokunmatik ekran 7 inç endüstri dokunmatik ekranı
Ana kart Bağımsız araştırma endüstrisi ana kurulu
Sistemi Gömülü Linux sistemi
Montaj hızı 4000cph (görme kapalı);3000cph (vizyon açık)
Montaj hassasiyeti ± 0,025 mm
Bileşenler 0402-5050, SOP, QFN vb.
Makine boyutu Uzunluk 960 mm * G 705 mm * Y 335 mm
Vakum pompası -92KPA (2 adet, yerleşik, sessiz tip)
Harici hava kaynağı Gerek yok (makine yerleşik sessiz vakum pompası 2 adet)
Harici PC Harici bilgisayara gerek yok (yerleşik bilgisayarı var)
Voltaj 220VAC (110VAC), 50Hz / 60Hz
Net ağırlığı 68kg
Brüt ağırlık 85kg / 116 * 80 * 52cm



Rekabet avantajı:

1. Kullanışlı yazılım, Makinenin Gömülü Linux Sistemi, istikrarlı endüstri ana kartı, bağımsız çalışma, harici bilgisayara gerek yok, işlem daha kolay ve daha rahat, hızlı öğrenin.
2. Dahili dokunmatik ekran, harici monitöre gerek yok, oda tasarrufu, daha rahat kullanım, USB fare de destekleniyor.
3. Üst ve alt iki görüş kamerası, her bileşenin konumunu düzeltir, her bileşen için ekrandan görüş görüntüsünü görüntüleyebilirsiniz. (Maksimum bileşen boyutu 22 * ​​22 mm)
4. Farklı PCB boyutlarına uygun esnek PCB sıkma fikstürüne sahiptir.
5. Özel IC tepsisini destekledi, IC tepsisi makine masasına sabitlenebilir.
6. 2 adet Juki Nozullu iki montaj başlığı, mıknatıs içinde Juki nozulu, böylece parmakla çıkarılabilir, anahtarla sökmeye gerek yoktur, nozullar -180 derece ila +180 derece dönme açısı.
7. Hepsi bir arada makine, makineye 29 adet besleyici dahildir, diğer parçaları almaya gerek yoktur, makine çalışmaya hazırdır.
8. Z ekseni algılama, makinenin çekme iğnesi, püskürtme uçlarının kırılmasını önlemek için otomatik olarak başlangıç ​​noktasına geri döner.
9. Maksimum yükseklik bileşeni 5 mm desteği.
10. Kapalı döngü kontrolü, kodlayıcılı X, Y Ekseni, adım dışı değil.
11. PCB iki bileşen konumuna göre kalibre edildi, ardından kalan bileşenler otomatik olarak kalibre edilecektir.
12. Vakum algılamalı, otomatik besleme ile, eğer bir bileşen eğri emerse, onu otomatik olarak bırakma alanına atacak ve ardından tekrar monte etmek için yenisini seçecektir.
13. Görüş algılama ile kamera, bileşen açısını otomatik olarak düzeltir ve PCB kartı üzerine doğru yere yerleştirir.Kafalar bileşenleri toplamazsa, kamera onu algılar ve tekrar almak için geri döner, 3 kez toplama yapmaz, makine alarm verir ve durur, malzemeyi tedarik ettikten sonra çalışmaya devam eder, yeniden başlamaya gerek yoktur.
14. Dönüştürme aracı (PC sürümü) ile birlikte gelir, bilgisayardaki çalışma dosyasını düzenler ve çalışma dosyasını USB portu ile makineye hızlı ve rahat bir şekilde yükler.
15. Panelli kartları destekleyin.
16. PCB dosyanız yoksa, doğrudan makinede programlamak için yeni bir çalışma dosyası oluşturabilirsiniz.
17. Tek adımı destekleyin.
18. Kesilen bantları / dökme malzeme / tüp malzemesini destekleyin.

Neden Charmhigh'i seçmelisiniz?

1.Profesyonel tasarım ve oda kaydedildi.
2. Kullanıcı dostu çalışma, profesyonel SMT mühendisi, giriş seviyesi cihaza gerek yok
3. Bir makine - Entegre çalışma, ekstra pompa veya PC veya herhangi bir destek tesisine gerek yoktur.
4. Uygun maliyetli, profesyonel bir tam otomatik SMT üretim hattına sahip olmak için giderleri azaltın.
5. Kendi kendine düzeltmesi kolay, makine değişimini değiştirmek çok uygundur.
6. kapıdan kapıya servis, 6-8 iş günü teslimat ile uluslararası ekspres.
7. Özellikle laboratuvar araştırma ve geliştirme için, kendi tasarımınızı ve patentinizi korumak için.
8. 5 lehimleme personeline eşit bir makine, manuel çalışmadan çok daha verimli, kolay yönetilebilir ve maliyet tasarrufu sağlanır.Küçük seri üretim için uygundur.
9. Charmhigh Fabrika tedarikidir, tüm makine parçalarımız araştırılır ve kendimiz üretilir.Servis sonrası yedek parçalar asla durmaz.
10. Charmhigh, 2011'de piyasaya sürülen ilk p & p'den bu yana SMT Alma ve Yerleştirme makinesinin profesyonel bir üreticisidir. Kendi araştırdığımız tüm yazılımlar, iyi bir satış sonrası hizmet sağladı.



CHMT48VB için Standart Aksesuarlar:

1) Alma ve Yerleştirme Makinesi CHMT48VB 1
2) Juki nozul toplam 4 adet (503, 504, 505, 506 boyut)
3) 8G USB sürücüsü 1
4) Güç Kablosu 1
5) İğneyi 2 çekin
6) Çekme pimi için solenoid1
7) Kamera konumlandırma kara tahtayı ayarla 1
8) Altıgen anahtar 6
9) Cımbız 1
10) Fırça 1
11) Dokunmatik ekran kalemi 1
12) IC tepsi 4 için fikstür
13) Gres 1
CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 0
CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 1


Üst ve Alt kamera, her bileşenin çok doğru yerleştirildiğinden emin olun:
CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 2

Enkoderli XY ekseni motoru, kapalı döngü kontrolü, adımları kaybetmediğinizden emin olun:
 CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 3


Özel IC Tepsisi:
CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 4

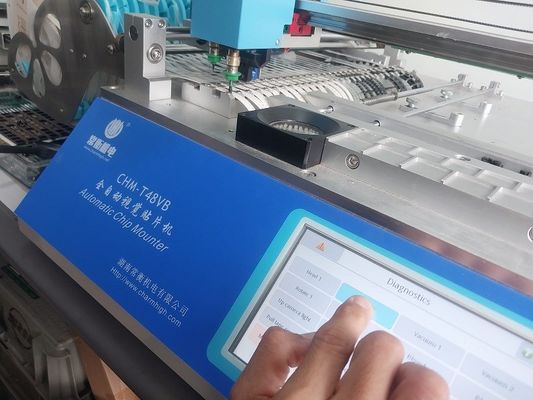

Dokunmatik ekran, endüstriye gömülü Linux sistem kontrolü:
CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 5


Juki Nozullar, çok kolay kullanım, içeride mıknatıs, aşağı çekmek için anahtar kullanmaya gerek yok:
CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 6



Güvenli paketleme:
CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 7



ÖRNEKLER:

CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 8

CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 9



Kaçırılan not:

Alma ve yerleştirme makinesi, pakette bulunan tüm aksesuarlarla birlikte eksiksiz bir settir, QC geçti.

Hepsi bir arada makine, kullanıma hazır!

Aldığınızda kullanabilirsiniz.İyi bir satış sonrası teknik destek, lütfen güvenle satın alın.

Alma ve yerleştirme makinenizin keyfini çıkarın!



Servis ve Garanti:

Komple makine, satın alma ve ömür boyu hizmet tarihinden itibaren 1 yıllık garanti süresine sahiptir.

Her zaman makinenin yedek parçalarını, fabrikada güvenilir doğrudan tedarik sağlıyoruz.

Çevrimiçi Soru / Cevap ve sorun giderme desteği ve teknik tavsiye hizmeti sağlıyoruz.

Satış sonrası bire bir hizmet sağlayın.Her makine, gönderilmeden önce% 100 iyi test edilmiştir.
