Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A

Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A
Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A

Büyük resim :  Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Charmhigh
Sertifika: CE
Model numarası: 3040 / CHMT36VA / T962A
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: $3480
Ambalaj bilgileri: tahta kutu
Teslim süresi: 2-3 gün
Ödeme koşulları: <i>T/T;</i> <b>T / T;</b> <i>Western Union</i> <b>Batı Birliği</b>
Yetenek temini: AYLIK 200

Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A

Açıklama
Şablon Yazıcısı: 300 * 400mm (3040) PNP Makinesi: CHMT36VA (29 Besleyici 2 kafa + çift görüşlü kamera)
Yeniden Akış Fırını: T962A 300 * 320mm lehim boyutu 1500W kullanım: Küçük parti üretimi
Vurgulamak:

SMT Prodcution Line

,

3040 Stencil Printer Machine

,

Reflow Oven T962A

Sıcak SMT Üretim Hattı: CHMT36VA + 3040 Şablon Yazıcı + Yeniden Akış Fırını T962A

İngilizce dil Sürümü 220v / 110v Desteklenen / CE Beyanı

Küçük SMT Üretim hattı:

Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A 0

1.Yüksek hassasiyetli şablon yazıcı 3040:

Çalışma masası boyutu 300 * 400 mm
Baskı boyutu 250 * 400 mm
Maksimum net çerçeve boyutu 370 * 470 mm
Yazıcı yolu Manuel
Alt tabakaların kalınlığı 0-80 mm
Tezgah ses seviyesini ayarlar 10mm, Yatay Açı ayarı
Baskı platformu yüksekliği 220 mm
tekrarlanan doğruluk ± 0.01 mm
konum belirleme modu Ölçüt veya delik şekli
Boyut 540 * 370 * 350 mm
Paket boyutu 660 * 500 * 280 mm
Ağırlık KB.21Kg GW.22Kg



2. CHMT36VA alma ve yerleştirme makinesi (harici PC ile çalışın)

Modeli CHM-T36VA
PCB alanı 10mm * 10mm - 355mm * 355mm
XY ekseni Hareketi 420 * 460 mm
Z ekseni hareket aralığı 15 mm
Yerleştirme kafaları 2 adet
Besleyiciler

8mm = 22pcs, 12mm = 4pcs, 16mm = 2 adet, 24mm = 1 adet,

Ön IC tepsisi = 14 adet, kullanıcı tanımlı IC tepsisi

Görüş sistemi Çift kamera (yukarı ve aşağı kameralar)
Sürüş Kapalı döngü kontrol step servo sürücü sistemi, asla adım kaybetmeyin
Z ekseni kendi kendine dönüş algılama Evet, nozulların kırılmasını önle
Çekme pimi kendi kendine dönüş Evet,çekme piminin kırılmasını önlemek
Malzeme algılama yöntemi sızıntısı Vakum algılama, görme algılama
Montaj hızı 4000cph (görme kapalı);2800cph (vizyon açık)
Montaj hassasiyeti ± 0,025 mm
Bileşenler 0402-5050, SOP, QFN, (bant genişliği: 8MM, 12MM, 16MM, 24MM)
Makine boyutu Uzunluk 960 mm * G 705 mm * Y 335 mm
Vakum pompası -92KPA (2 adet, yerleşik, sessiz tip)
Harici hava kaynağı Gerek yok (makine yerleşik sessiz vakum pompası 2 adet)
Harici PC Evet (Windows7 ile uyumlu yazılım)
Voltaj 220V (110V), 50Hz 60Hz
Net ağırlık 65kg
Uyumlu yazılım Altium tasarımcısı, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS..etc



3. T962A Reflow fırın parametresi (fan ile yeni güncellendi):

Marka: PUHUI

Modeli: T962A

Durum: Fabrikadan Yepyeni

Lehimleme Maksimum Alan: 20 X 20 cm

Boyut: 68,4 X 50,4 X 22,5 cm

Anma Gücü: 1500W

İşlem Süresi: 1 ~ 8 dk

Besleme: AC110V ~ AC220V / 50 ~ 60HZ



Resimler aşağıdaki gibidir:

1.Şablon yazıcı 3040 (yüksek hassasiyet)
Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A 1

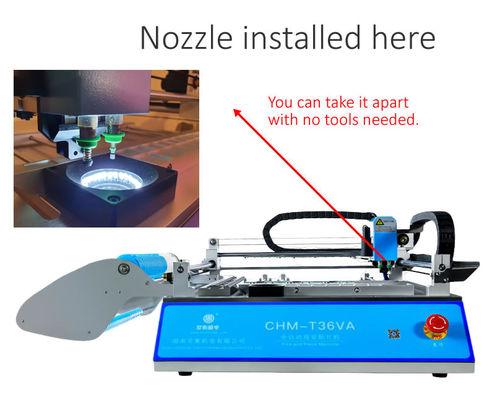

2. CHMT36VA Görme Sistemli al ve yerleştir makinesi (harici PC gerekir)

Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A 2
Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A 3

Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A 4



Rekabet avantajları:
1. Kullanışlı yazılım, Gömülü Linux Sistemi Makinenin, istikrarlı endüstri ana kurulu, bağımsız çalışma, harici bilgisayara gerek yok, daha kolay ve daha rahat işlem, hızlı öğren.
2. Dahili dokunmatik ekran, harici monitöre gerek yok, oda tasarrufu, daha rahat kullanım, USB fare de destekleniyor.
3. Üst ve alt iki görüş kamerası, her bileşenin konumunu düzeltin, her bileşen için ekrandan görsel görüntüyü görüntüleyebilirsiniz. (
maksimum bileşen boyutu 22 * ​​22mm)
4. vardır esnek PCB sıkma fikstürü, farklı PCB boyutları için uygundur.
5. destekledi özel IC tepsisiIC tablası makine tablasına sabitlenebilir.
6. 2 adet 2 adet montaj başlığı Juki Nozulları, Juki nozulu mıknatısın içinde, böylece parmakla çıkarılabilir, anahtarla sökmeye gerek yok, nozullar -180 derece ila +180 derece arasında dönme açısı.
7. Hepsi bir arada makine, 29 adet besleyici makineye dahildir, diğer parçaları satın almaya gerek yoktur, makine Çalışmaya hazır.
8. Z ekseni algılama, machine'nin çekme iğnesi, memelerin kırılmasını önlemek için otomatik olarak başlangıç ​​noktasına döner.

9. Maksimum yükseklik bileşeni 5 mm desteği.
10. Kapalı döngü kontrolü, kodlayıcılı X, Y Ekseni, adım dışı değil.
11. PCB iki bileşen konumuna göre kalibre edildi, ardından kalan bileşenler otomatik olarak kalibre edilecektir.
12. Otomatik kalibre işareti 2 nokta, her çalıştırmadan önce otomatik kalibrasyon olacaktır, her PCB montajının tam olarak yapıldığından emin olun.
13. Vakum algılama ile, otomatik besleme ile, eğer bir bileşen eğri emerse, onu otomatik olarak bırakma alanına atar ve ardından yeniden monte etmek için yenisini alır.

14. ile görme algılamakamera, bileşen açısını otomatik olarak düzeltir ve PCB kartına doğru yere yerleştirir.Kafalar bileşenleri toplamazsa, kamera onu algılar ve tekrar almak için geri döner, 3 kez toplama yapmaz, makine alarm verir ve durur, malzemeyi tedarik ettikten sonra çalışmaya devam eder, yeniden başlamaya gerek yoktur.

15. Dönüştürme aracı (PC sürümü) ile birlikte gelir, bilgisayardaki çalışma dosyasını düzenleyin ve çalışma dosyasını USB portu ile makineye yükleyin, hızlı ve rahat.
16. Destek panelli panolar.
17. PCB dosyanız yoksa şunları yapabilirsiniz: yeni bir çalışma dosyası oluştur doğrudan makinede programlamak için.

18. Destek tek adım.

19. Destek bantları / dökme malzeme / tüp malzemesini kesin.

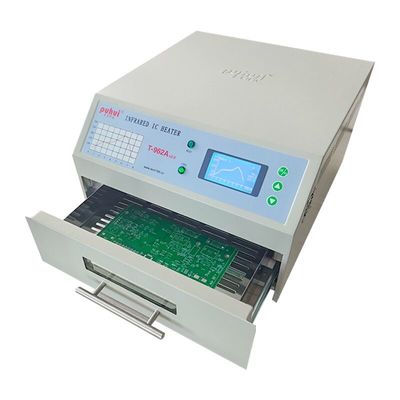

 3. Yeniden akış fırını T962A (egzozlu YENİ TİP)

Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A 5

  Neden Charmhigh'i seçmelisiniz?
1. Profesyonel tasarım ve oda tasarrufu.
2. Kullanıcı dostu çalışma, profesyonel SMT mühendisi, giriş seviyesi cihaza gerek yok
3. Bir makine - Entegre çalışma, ekstra pompa veya PC veya herhangi bir destek tesisine gerek yok
4.Yüksek doğruluk ve güvenilirlik, manuel işin kusurunu oluşturur
5. Uygun maliyetli, profesyonel bir otomatik SMT üretim hattına sahip olmak için giderleri azaltın
6. kapıdan kapıya servis ile uluslararası ekspres, 3-5 iş günü teslimat
7. Herhangi bir patent ve tasarım iflasından kaçınmak için laboratuvar araştırma ve geliştirme, numuneler için özel.

8. 5 lehim personeline eşit bir makine, kolay yönetim ve maliyet tasarrufu.Küçük seri üretim için uygundur.

9. Charmhigh Fabrika tedariği, tüm makine parçalarımız araştırılıyor ve kendimiz üretiliyor.Servis sonrası yedek parçalar asla durmaz.

10. Charmhigh, 2009'dan beri SMT Alma ve Yerleştirme makinesinin profesyonel bir üreticisidir. Tüm yazılımlar kendimiz tarafından araştırılmaktadır.

Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A 6

Sıcak SMT Üretim Hattı CHMT36VA + 3040 Şablon Yazıcı + Reflow Fırın T962A 7

S1: Ürünlerinizin teslim süresi nedir?(Mallarımı ne kadar süreyle hazırlamanız gerekiyor?)

A: 1-3 birim makine için 2-3 gün.Seri üretim siparişleri için 5-15 gün (farklı miktarlara göre).



S2: Mallarımı bana nasıl teslim edeceksiniz?

C: Müşterilerimizin mallarını hızlı bir şekilde almalarını sağlamak için genellikle DHL, UPS, FedEx, TNT gibi uluslararası ifadelerle göndeririz.Daha büyük miktarlar için hava veya deniz yoluyla gönderin.



S3: Mallarım gelmeden önce ne kadar beklemem gerekiyor?

C: Uluslararası ekspres için 3-7 gün.Hava taşımacılığı için 5-8 gün.Deniz ulaşımı için 20-40 gün.



S4: Ürün kaliteniz nedir?

C: Hammaddelerimiz, Çin'deki en iyi kalite olan nitelikli tedarikçilerden satın alınır.Ve mühendislerimizin hepsi Makine konusunda 20 yıldan fazla deneyime sahiptir, iyi kalite ve işlevler sağlar.Şimdi CharmHigh'in Kalitesi ve geri bildirimi Çin'deki diğer markalardan daha iyi.



Standart paket hizmeti:
P & P'lerimizin paketi, nakliye sırasında hasar görmemesi için standart ihracat ahşap ambalajdır.



Taşımacılık servisi:

200 kg'ın altındaki paketler için DHL, Fedex veya başka bir ekspres şirketi kullanabilirsiniz, Büyük miktarlar için deniz teslimatını kullanabilirsiniz.


Garanti:

Komple makine, satın alma ve ömür boyu hizmet tarihinden itibaren 1 yıllık garanti süresine sahiptir.
Her zaman makinenin yedek parçalarını, fabrikada güvenilir doğrudan tedarik sağlıyoruz.
Çevrimiçi Soru / Cevap ve sorun giderme desteği ve teknik tavsiye hizmeti sağlıyoruz.

Satış sonrası bire bir hizmet sağlayın.

Her makine, gemiden çıkmadan önce% 100 test eder.
