Ürün ayrıntıları:
|
| Pozisyon Doğruluğunu Tekrarla: | ± 20,0 mikron @ 6 σ, Cpk ≥ 2,0 | Baskı Hızı / Döngü Süresi: | 0-200mm/s |
|---|---|---|---|
| Maksimum PCB boyutu: | 450*350mm | Minimum PCB Boyutu: | 50*50mm |
| PCB Kalınlığı: | 0.4~6mm | Silecek uzunluğu: | 220-500mm |
| Net Ağırlık: | 1000kg | Boyut: | 1140*1400*1480mm |
| Vurgulamak: | Tam Otomatik SMT Stencil Yazıcı,İpek ekran baskı lütleme yapıştırıcı |
||

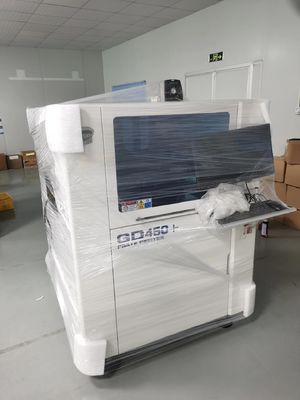

Yüksek hassasiyetGD450+Tamamen Otomatik Lehimleme Yapıştırıcı SMT Stencil Printer SMT Montaj hattı için ekran baskı makinesi
Açıklama
GD450+ tam otomatik lehimli pasta yazıcısı, basit ve güvenilir, doğru konumlandırma ve yapı ayarlaması kolay olan yüksek hassasiyetli klasik bir modeldir.istikrarını sağlamak.
1- Kesin bir optik konumlandırma sistemi.
Dört yönlü ışık kaynağı ayarlanabilir, ışık yoğunluğu ayarlanabilir, ışık tekdüze ve görüntü edinimi daha mükemmeldir; İyi tanımlama (düz olmayan işaret noktaları da dahil), tencerelemeye uygundur,bakır kaplamaAltın kaplama, teneke püskürtme, FPC ve farklı renklerdeki diğer PCB türleri.
2Yüksek verimlilik ve yüksek uyarlanabilirlik şablon temizleme sistemi
Yeni silme sistemi şablonla tam temas sağlar; kuru, ıslak ve vakum ve serbest kombinasyon üç temizlik yöntemi seçilebilir; yumuşak aşınmaya dayanıklı kauçuk silme plağı,Deneyimli temizlik, uygun sökme ve evrensel uzunluklu silme kağıdı.
3Akıllı squeegee sistemi.
Akıllı programlanabilir ayarlama, iki bağımsız doğrudan motorla çalışan squeegee, yerleşik hassas basınç kontrol sistemi.
4Basit ve güvenilir PCB konumlandırma sistemi
Uyumlu PCB kart kalınlığı, yazılım ayarlanabilir esnek yan basınç ve manyetik destek cihazı.
| GD450+ Özellikleri | |
| PCBParametreler | |
| En fazla PCB boyutu (X x Y) | 450 mm x 350 mm |
| Min PCB boyutu (Y x X) | 50 mm x 50 mm |
| PCB kalınlığı | 0.4mm~14mm |
| Döşeme | En fazla PCB Diagonal %1 |
| PCB ağırlığı | 10kg |
| PCB marj boşluğu | 3 mm ((konveyör bant PCB/çerçeve dokunma genişliği) |
| En yüksek alt boşluk | 15 mm |
| Taşıyıcı Hızı | 1500mm/s ((Max) |
| Dönüştürücü yüksekliği | 900±40 mm |
| Taşıyıcı yönü | L R, R L, L L, R R |
| Taşıyıcı yöntemi | Tek ray |
|
PCB sabitleme yöntemi |
Yazılım ayarlanabilir basınç elastik yan basıncı (seçimler: 1, alt bütünsel emme vakumu;2, alt çok noktalı boşluk alanı; 3, kenar kilitleme substrat sıkıştırma) |
| PCB destekleme yöntemi | Manyetik parmaklık, eşit yüksek blok, vakum emici boşluk ((opsiyon:Grid-Lok) |
| Yazdırma Parametresi | |
| Yazdırma başlığı | Doğrusal motor tipi kapalı döngü baskı başlığı |
| Şablon çerçevesinin boyutu | 370 mm x 470 mm~737 mm x 737 mm |
| En fazla baskı alanı (X x Y) | 450 mm x 350 mm |
| kazık tipi | Çelik kazıklayıcı/ kauçuk kazıklayıcı ((45°/55°/60) |
| kazıkçı uzunluğu | 220 mm~500 mm |
| kazıkçının yüksekliği | 65 ± 1 mm |
| kazık kalınlığı | 0.25mm Elmas benzeri karbon kaplama |
| Baskı yöntemi | Tek veya çift kazıklayıcı |
| Kalıp serbest bırakma uzunluğu | 0.02 mm 至 12 mm |
| Baskı | 0 ~ 200 mm/s |
| Baskı | 0.5kg -10Kg |
| Baskı uzunluğu | ±250 mm (merkezden) |
| Temizlik sistemi | |
| Temizleme yöntemi Vakum Kuru Temizleme Vakum Islak Temizleme Kuru Temizleme (Programlama Kontrolü) | |
| Temizlik yönü ileri geri,Önce geri temizlik (programlanmış kontrol) | |
| Kamera Parametresi | |
| Görüntüleme alanı (FOV) | 6.4 mm x 4.8 mm |
| Platform ayar aralığı | X,Y:±7.0mm,θ:±2.0°. |
| Verme noktası tipi | Standart şekil referans noktası (SMEMA standardına bakın), yastık/çukur |
| Kamera Sistemi | Tek kamera, yukarı/aşağı tek görüntüleme görme sistemi, geometrik eşleşme konumlandırma |
| Fonksiyon Parametresi | |
| Görüntü kalibrasyonunun tekrarlanan doğruluğu | ±10.0um @6 σ,Cp 2'den fazla.0 |
| Baskı Tekrarlama Doğruluğu | ±20.0um @6 σ,Cp 2'den fazla.0 |
| Döngü süresi | 7'den az |
| Ürün değişimi süresi | 5 dakikadan az |
| Ekipman | |
| Güç kaynağı | AC220V±10%,50/60HZ,15A |
| Havalandırma | 4~6Kg/cm2, 10.0mm tüp |
| İşletim Sistemi | Windows XP |
| Boyut | L ((1140mm) x W ((1400mm) x H ((1480mm) |
| Ağırlık | 1000Kg |
| Sıcaklık nem kontrol sistemi(Seçenek) | |
| Sıcaklık kontrol aralığı | 23±3°C |
| Nem kontrol aralığı | 45~70%RH4 |
1Otomatik lehimli pasta doldurma fonksiyonu
Lehimli pastanın kalitesini ve şablonun içindeki lehimli pastanın miktarını sağlamak için düzenli ve sabit nokta otomatik olarak lehimli pastanın eklenmesi.Müşterinin uzun süre kaliteli, istikrarlı ve sürekli baskı yapabilmesini sağlamak için, verimliliği arttırır.
Ekran tetikleyicisi üzerine lehimli pastanın rulo çapını gerçek zamanlı olarak izleyebilir. Otomatik olarak işlevsellik ekler.
2. Şablonun lehimli pasta kenarının algılama fonksiyonu
Şablon üzerindeki lehimli pasta kenarının (kalınlığı) gerçek zamanlı algılanması, teneke doldurma için akıllı uyarı
3. Stencil plugging algılama fonksiyonu
Şablonun üstündeki ışık kaynağını telafi ederek, CCD, şablonun temizlendikten sonra engellenmiş olup olmadığını hızlıca tespit etmek ve yargılamak için gerçek zamanlı olarak ağı kontrol etmek için kullanılır.ve otomatik temizlik yapın, PCB'nin 2 boyutlu tespitine bir ektir.
4Otomatik dağıtım fonksiyonu
Farklı baskı süreci gereksinimlerine göre, PCB, baskıdan sonra teneke, çizim, dosyalama ve diğer fonksiyonel işlemleri doğru bir şekilde dağıtabilir.
5. Squeegee basıncı kapalı döngü geri bildirim kontrolü
Basınç algılayıcı kontrol sistemine sahip, basınç geri bildirim sistemi ile basıncın orijinal basınç değerini doğru bir şekilde gösterebilir.akıllı squeegee basıncı derinliğini ayarlamakBaskı işleminde sabit basınç değerini sağlamak ve en yüksek süreç kontrolünü elde etmek ve yüksek yoğunluklu ve ince aralıklı cihazların mükemmel basımını gerçekleştirmek.
6. Sıcaklık ve nem kontrolü fonksiyonu
Materyallerin istikrarlı fiziksel özelliklerini sağlamak için baskı matbaasında sıcaklık ve nemin otomatik düzenlenmesi ve denetimi.
7. Manyetik squeegee
Mıknatıslı adsorpsiyon squeegee bıçağı, vida deliği konumlandırma modu yerine, kolay ve hızlı değiştirme.
8Vakum emici plaka ve üst basınç fonksiyonu
Kartonun deformasyonunu etkili bir şekilde aşmak için çeşitli boyutlarda ve kalınlıklarda PCB'yi otomatik olarak sıkıştırır.
9. MES sistemi sorunsuz doklama destekle
Müşteri PCB'sindeki 1D kod 2D kodunu tarayabilir ve ilgili bilgileri kaydedebilir.mobil IOT ve depolama malzemesi hazırlığı ve önleme konusunda bilimsel yönetim yürütmek için diğer teknolojiler, gelen malzeme seçimi yönetimi, malzeme yükleme ve hata önleme, üretim planlaması, kalite izlenebilirliği, Kanban kontrolü vb. SMT üretim sürecinde.Üretim verimliliğini artırmak için optimizasyon süreci ile,Ürün kalitesini iyileştirmek,üretim döngüsünü kısaltmak,üretim maliyetini azaltmak,tam ve bilimsel bir izlenebilirlik yönetimi elde etmek,İşletmelerin piyasa değişikliklerine hızlı bir şekilde yanıt vermelerine yardımcı olmak, çekirdek rekabet gücünü geliştirmek.
10.SPI çevrimiçi işlev arayüzü
SPI ile bağlantı kurarak kapalı bir sistem oluşturulur. Kusurlu SPI baskıları hakkında geri bildirim aldıktan sonra, makine otomatik olarak SPI geri bildirimlerine göre ofset ayarlayacaktır.XY ofset 3PC içinde otomatik olarak ayarlanabilir.ve şablonun temizlenmesi, baskı kalitesinin ve üretim verimliliğinin iyileştirilmesi, tam bir baskı geri bildirim sistemi oluşturur.
Tam otomatik SMT üretim hattı:
Charmhigh, en iyi Çin markası.
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
