Ürün ayrıntıları:
|
| Kesinlik: | 0,025 mm | Bileşen Yüksekliği: | 10MM |
|---|---|---|---|
| Minimum Bileşen Boyutu: | 0402. destek 0402/0603-5050/SOT/SOP/QFN/BGA vb. | Maksimum Bileşen Boyutu: | 22*22mm boyutundan daha az |
| Başlık ve besleyici sayısı: | 4 kafa 30 besleme yuvası | Maksimum PCB boyutu: | 400*300mm |
| Üretim kapasitesi: | küçük seri üretim | Üretim Hızı: | Without vision:8000cph; Vizyonsuz:8000cph; With Vision:5000cph Vizyonlu:5000 |
| İşletim sistemi: | Gömülü Linux sistemi | Birlikte çalışmak: | Yamaha besleyiciler (pnömatik besleyici ve elektrikli besleyici her ikisi de TAMAM) |
| Vurgulamak: | 4 Kafa SMT Üretim Hattı,4 Kafa Alma ve Yerleştirme Makinesi,CHMT530P4 SMT Üretim Hattı |
||
Gelişmiş SMT üretim Hattı, küçük PCB montaj hattı
3040 lehim Pastası Yazıcı, 4 kafa alma ve yerleştirme makinesi CHMT530P4, T961 Reflow fırın
(CHARMHIGH) YOUTUBE KANALI çalışma videosu:
https://www.youtube.com/@KimiLiuCharmhigh/videos
1.Yüksek hassasiyetli şablon yazıcı 3040 açıklaması:
| Çalışma masası boyutu | 300*400mm |
| Baskı boyutu | 250*400mm |
| Maksimum net çerçeve boyutu | 370*470mm |
| Yazıcı yolu | Manuel |
| Alt tabakaların kalınlığı | 0-80mm |
| Tezgah ses seviyesini ayarlar | 10mm, Yatay Açı ayarı |
| Baskı platformu yüksekliği | 220mm |
| tekrarlanan doğruluk | +-0.01mm |
| yer bulma modu | Kıyaslama veya delik şekli |
| Boyut | 540*370*350mm |
| Paket boyutu | 630*450*480mm |
| Ağırlık | NW.25Kg GW.35Kg |
2.CHMT530P4 alma ve yerleştirme makinesi:
| parametreler | |
| modeli | CHMT530P4 |
| XYZ Eksen hareketi |
650mm(X)×760mm(Y)×15mm(Z) (En yüksek bileşen desteği10mm) |
| PCB maksimum boyutu | 450mm(U)×330mm(G) |
| Destek bileşenleri | 0402-5050, SOP, QFN, BGA vb. |
|
montaj hızı |
|
| Kesinlik | ±0,025 mm |
| Yerleştirme kafası | 4 kafa |
| Besleme sistemi |
l Destek maksimum 30 adet 8 mm Pnömatik besleyici (diğer seçenekler: 12,16,24 mm, titreşimli besleyici)
|
| Görüş algılama | Çift kamera (yukarı ve aşağı) |
| Motor kontrolü |
|
| Bileşen kaçak tespiti | Vakum ve görsel algılama |
| Ana kart | Yüksek güvenilirlikli endüstri anakartı |
| Dokunmatik ekran | 7 inç endüstri ekranı |
| İşletim sistemi | Gömülü Linux sistemi |
| Harici hava kaynağı | 0,5MPa |
| Güç kaynağı | AC220V 50Hz / AC110V 60Hz |
| boyut | 1060mm(U)×780mm(G)×600mm(Y) |
| Güç | 250W |
| Net ağırlığı | 110kg |
3.Yeniden Akış Fırını T961:
| modeli | T-961 |
| Isıtma bölgesi miktarı | yukarı3/aşağı3 |
| Isıtma bölgesinin uzunluğu | 730mm |
| ısıtma tipi | IR ve sıcak hava ısıtma |
| Soğutma bölgesi miktarı | 1 |
| PCB kartının maksimum genişliği | 230mm |
| Operasyon yönü | Soldan sağa |
| Teslim seçenekleri | Ağ iletimi + zincir iletimi |
| Konveyör bandının hızı | 0-290mm/dak |
| Güç kaynağı | 220V 50/60Hz |
| Zirve gücü | 3.5KW |
| ısınma süresi | yaklaşık 7 dakika |
| Sıcaklık kontrol aralığı | Oda sıcaklığı ~300 santigrat derece |
| Sıcaklık kontrol modu | PID kapalı döngü kontrolü |
| Sıcaklık kontrol doğruluğu | ±1 santigrat derece |
| PCB sıcaklık dağılımı sapması | ±2 santigrat derece |
| Genel boyutları | 1000x466x445mm |
| Makina ağırlığı | 70kg |

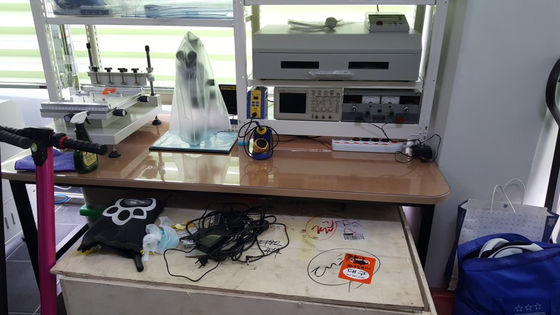

SMT üretim hattı tekrar çekimi:
1.Şablon yazıcı 3040:
2. CHMT530P4 4 başlı, 30 besleyicili alma ve yerleştirme makinesi
3. LED Reflow fırın T961:
Prototipleme, araştırma, küçük seri üretim için uygun küçük PCB montaj hattı:
Lehim yazıcı ------ Al ve Yerleştir makinesi ----- Reflow fırın
S1: Ürünlerinizin teslim süresi nedir?(Mallarımı ne kadar sürede hazırlamanız gerekiyor?)
A: 1-3 birim makine için 2-3 gün.Seri üretim siparişleri için 5-15 gün (farklı miktarlara göre).
S2: Mallarımı bana nasıl teslim edeceksiniz?
C: Müşterilerimizin ürünlerini alabilmelerini sağlamak için genellikle DHL, UPS, FedEx, TNT gibi uluslararası ekspreslerle gönderiyoruz.
hızla mal.Daha büyük miktar için, hava veya deniz yoluyla gönderin.
S3: Mallarım gelmeden önce ne kadar beklemem gerekiyor?
A: uluslararası ekspres için 3-7 gün.Hava taşımacılığı için 5-8 gün.Deniz taşımacılığı için 20-40 gün.
S4: Ürün kaliteniz nedir?
C: Hammaddelerimiz, Çin'deki en iyi kalite olan kalifiye tedarikçilerden satın alınır.Ve mühendislerimizin tümü, Makine alanında 20 yılı aşkın deneyime sahiptir, iyi kalite ve işlevler sağlar.Şimdi CharmHigh'ın Kalitesi ve geri bildirimi, Çin'deki diğer markalardan daha iyi.
Garanti:
Komple makinenin, satın alma tarihinden itibaren 1 yıl garanti süresi ve ömür boyu hizmet vardır.
desteğin yanı sıra uzun vadeli bir fabrika fiyatı arzı.(Yapay hasar hariç)
Çevrimiçi Soru-Cevap ve sorun giderme desteği ve teknik tavsiye hizmeti sağlıyoruz.Bire bir satış sonrası hizmet sağlayın.
Makineniz veya makine parçanız nakliye sırasında kusurluysa, lütfen fotoğraf çekin ve e-posta adresimize gönderin, size en kısa sürede hasarlı parçaları yerleştireceğiz.
Her makine, gönderilmeden önce %100 test edilir.
Teknik Destek:
Kimi Mob: 0086 135 106 75756
Skype: kimiliu89
E-posta: kimi@charmhigh-tech.com
Charmhigh YouTubereferansınız için kanal:
https://www.youtube.com/@KimiLiuCharmhigh/videos
Standart paket servis:
P&P'lerimizin paketi, nakliye sırasında zarar görmemesi için standart ihracat ahşap paketidir.
Taşımacılık servisi:
200 kg'ın altındaki paketler için DHL, Fedex veya diğer ekspres şirketleri kullanabilirsiniz, Büyük miktarlar için deniz yoluyla teslimatı kullanabilirsiniz.
