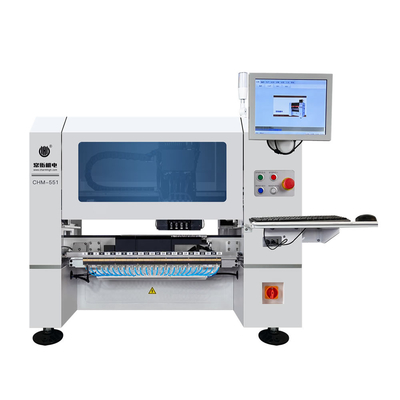

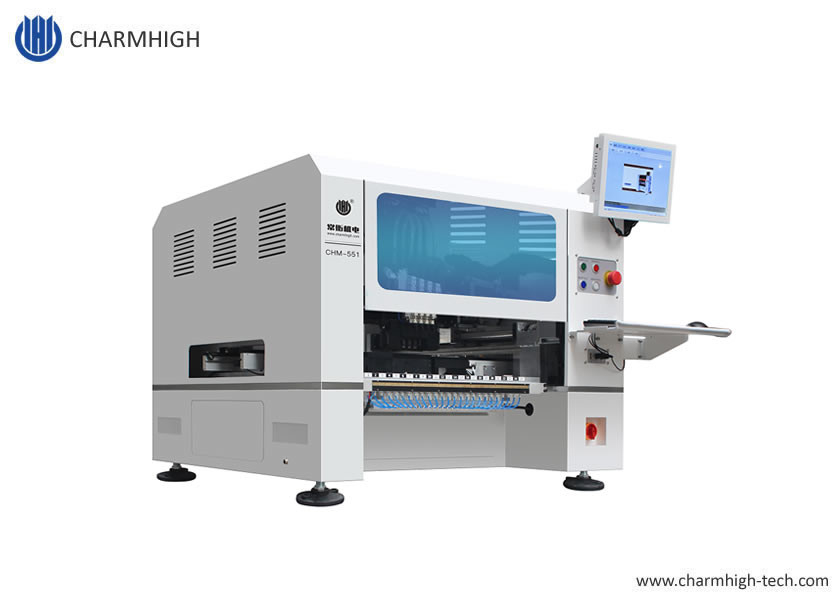

Yüksek hassasiyetli dahi model 4 Kafalı Masaüstü SMT SMD 50 Besleyicili Seçim Yeri Makinesi CHM-551
Model: CHM-551'in öne çıkan özellikleri:

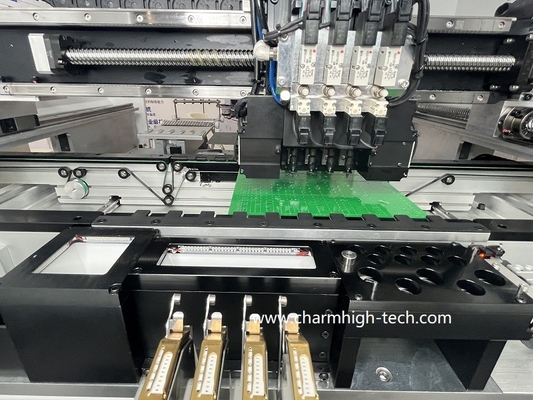

* Otomatik nozul değiştiricili 4 Yerleştirme Kafası (13 delikli nozul kütüphanesi)
* 50 adet Yamaha pnömatik besleyici ve elektrikli besleyiciyi destekleyin
* Yüksek doğrulukla daha yüksek konfigürasyon, 0201 desteklenir, CPK testi CPK≥1.0
* Otomatik PCB konveyörü, küçük ve orta ölçekli bir SMT üretim hattı oluşturabilirsiniz
* Vidalı ve servo motorlar
*Optimum hız: 11500CPH; IPC9850:8850CPH
* Çift işaretli kameralar, daha büyük PCB panoları için iyidir
*Farklı sıcaklıklara uygun Termal Kompanzasyon
* Bilgisayarla birlikte gelir (monitör, Klavye, USB fare)
CHM-551 kataloğunu şu adresten indirebilirsiniz:CHM-551 - Katalog.pdf
| Charmhigh CHM-551 Teknik Özellikler |
| Boyutlar |
1050(U)x1050(G)x885mm(Y) |
| Ağırlık |
230kg |
| GüçTedarik |
AC220V (50Hz, tek fazlı), 2,2kW |
| Hava Temini |
0.5MPa ~ 0.6MPa |
| Vakum Üretimi |
Japonya PISCO vakum jeneratörü |
| Montaj Kafası |
4 Kafa |
| Montaj Hızı |
IPC9850: 8850cph(gerçek hız) |
| Montaj Doğruluğu |
(XY) ±0,06 mm;CPK≥1,0 |
| Kontrol Doğruluğu |
5μm |
| Bileşen Yüksekliği |
12 mm |
| Bileşen Türü |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, vb.
(direnç/kondansatör/diyot/triyot/LED/IC, vb.)
|
| PCB Kalınlığı |
0,6 mm~3,5 mm |
| PCB Boyutu |
350mm(U)x270mm(G) |
| PCB Teslimatı |
PCB otomatik konveyör |
| Meme Değişimi |
Otomatik nozul değişimi(13 delikli nozul kitaplığı) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows sistemi)
monitör, klavye ve fare ile donatılmıştır
|
| Tahrik Sistemi |
Servo motorlar tarafından tahrik edilen X&Y ekseni; esnek S-eğrisi hızlanmasını ve yavaşlamasını benimsemek |
| İletim Sistemi |
Vidalı + doğrusal kılavuz |
| Besleme Sistemi |
50 Yamaha8mm standartpnömatik/elektrikli besleyiciyuvalar
(aynı zamanda IC tepsisi + çubuk/tüp/titreşim besleyici için de uygundur)
|
| Görüş Sistemi |
Anlık görüntü kamerası x 4 (uygulanabilir bileşen boyutu: 14mmx14mm);
IC kamera x 1 (uygulanabilir bileşen boyutu: 36mmx36mm);
Kamerayı işaretle x 2
|
SMT Montaj Makinesi Uygulaması
1. Beyaz eşya sektörü
2. Oto elektroniği endüstrisi
3. Enerji endüstrisi
4. LED endüstrisi
5. güvenlik, aletler ve ölçüm cihazları endüstrisi
6. iletişim endüstrisi
7. akıllı kontrol endüstrisi
8. Nesnelerin İnterneti (IOT) endüstrisi ve askeri endüstri vb.
CHM-551 Parça Listesi
| Öğe |
Miktar |
Öğe |
Miktar |
| Alma ve yerleştirme makinesi |
1 |
Cımbız |
1 |
| Nozullar |
8 |
İç Altıgen Anahtar |
1 |
| Alet kutusu |
1 |
Yağlama yağı |
1 |
| Garanti Kartı |
1 |
Filtre |
4 |
| Kullanım Kılavuzu |
1 |
Hızlı bağlantı |
1 |
| Test Raporu |
1 |
Fare Altlığı |
1 |
| Fırçalamak |
1 |
Güç Kablosu |
1
|
Vurgulayın:
1. Otomatik nozul değişimi, nozulu manuel olarak değiştirmenize gerek yoktur, çok kullanışlıdır!

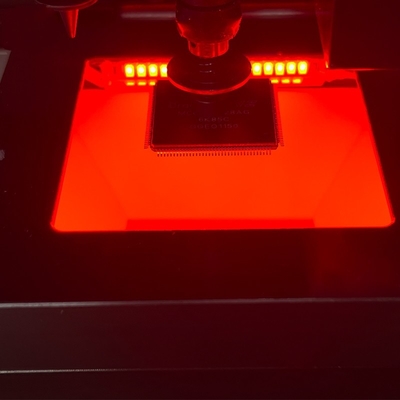

2. Güçlü görüş kamerası sistemi, daha yüksek doğruluk, IC yerleştirmesi daha doğru ve minimum bileşen 0201:
3. Yüksek konfigürasyon, uzun ömür, Charmhigh diğer markalara göre daha güçlü mekanik sağlar.
Evrensel standart Yamaha Besleyicilerle çalışma:
Seçenek:
1. 8mm/ 12mm /16mm /24mm /32mm /44mm elektrikli besleyici
2. 8x4mm / 12mm/ 16mm / 24mm /32mm / 44mm pnömatik besleyici
3. Titreşim besleyici
Müşteri geribildirimi, PCB örnekleri:
Karmaşık PCB için uygundur:
Charmhigh SMT, fabrika tedariki, hızlı teslimat:
Müşterilerden %100 yüksek geri bildirim:
Lütfen aklınızda bulundurun:
Alma ve yerleştirme makinesi, pakete dahil tüm aksesuarlarla birlikte eksiksiz bir set halindedir; makine kullanıma hazırdır!
Hazırlamanız gereken tek şey harici bir hava kompresörüdür (pnömatik besleyiciler için hava beslemesi).
Lütfen bu makineyi güvenle satın alın.
Alma ve yerleştirme makinenizin keyfini çıkarın!
Servis ve Garanti:
Makinenin tamamı, satın alma tarihinden itibaren 1 yıllık garanti süresine ve ömür boyu hizmete sahiptir.
Her zaman makinenin yedek parçalarını, fabrikadan doğrudan temini garantili olarak sağlıyoruz.
Çevrimiçi Soru-Cevap ve sorun giderme desteği ve teknik danışmanlık hizmeti sağlıyoruz.
Satış sonrası birebir hizmet veriyoruz. Her makine gönderilmeden önce % 100% iyi bir şekilde test edilmiştir.
