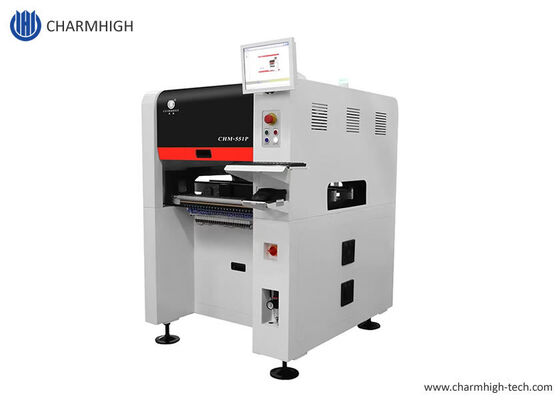

Dökme Demir Yapı 4 Kafalı CHM-551P SMD Dizgi Makinesi

Dökme Demir Yapı 4 Kafalı CHM-551P SMD Dizgi Makinesi
Cast-iron Structure 4-head CHM-551P SMD Pick and Place Machine
Dökme Demir Yapı 4 Kafalı CHM-551P SMD Dizgi Makinesi Dökme Demir Yapı 4 Kafalı CHM-551P SMD Dizgi Makinesi Dökme Demir Yapı 4 Kafalı CHM-551P SMD Dizgi Makinesi Dökme Demir Yapı 4 Kafalı CHM-551P SMD Dizgi Makinesi Dökme Demir Yapı 4 Kafalı CHM-551P SMD Dizgi Makinesi

Büyük resim :  Dökme Demir Yapı 4 Kafalı CHM-551P SMD Dizgi Makinesi

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Charmhigh
Sertifika: CE
Model numarası: CHM-551P
Belge: Charmhigh CHM-551P - Catalo...og.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: $9000
Ambalaj bilgileri: Ahşap Kutu
Teslim süresi: 2-3 gün
Ödeme koşulları: T/T, Western Union
Yetenek temini: ayda 30
İletişim

Dökme Demir Yapı 4 Kafalı CHM-551P SMD Dizgi Makinesi

Açıklama
Maksimum PCB boyutu: 350mm(U)x280mm(G) (Standart) Besleyici: 50 adet Yamaha Besleyiciler (pnömatik ve elektrikli besleyici)
İşletim Sistemi: Linux Sistemi referans kalibrasyonu: İşaret noktasını otomatik kalibre et
Bileşen Yüksekliği: 12 mm montaj hızı: 14400cph
Net ağırlığı: 310Kg NOZUL: 13 adet meme kitaplığı ile otomatik meme değiştirici
Boyut: 1020mm(U)x1180mm(G)x1450mm(Y) Montaj doğruluğu: (XY) ±0,035 mm CPK≥1,0

Dökme Demir Yapı 4 Kafalı CHM-551P SMD Dizgi Makinesi
Ürün Genel Bakışı

Charmhigh'dan CHM-551P 4 Kafalı SMT Dizgi Makinesi Yükseltmesi (CHM-551'den güncellenmiş)

Daha yüksek hız 14400 CPH, daha yüksek hassasiyet 0201~30*30mm alan, yüksek stabiliteye sahip dökme demir çerçeve. Yüksek hassasiyetle çok kararlı, 0201 mükemmel seri üretim, Çin'deki en iyi 4 kafalı model.

Otomatik PCB konveyörü, 50 Besleyici 4 kafalı SMT dizgi robotu. CHM-551P SMT Dizgi Makinesi (Otomatik Nozul Değiştirme ile) SMT Parti Üretimi için. 0201 desteklenir. CPK Testi desteği. SMT montajı, küçük parti üretimi için ekonomik çözüm.

CHM-551 ile Karşılaştırıldığında Güncellenmiş Özellikler
  • Daha yüksek hız, 11500CPH'den 14400CPH'ye
  • Dökme demir çerçeve, daha yüksek rijitlik
  • Şık tasarım, güzel görünüm
CHM-551P Özellikleri
Boyutlar 1020mm(U) x 1180mm(G) x 1450mm(Y)
Ağırlık 556kg
Güç Kaynağı AC220V (50Hz, tek faz) 1.5kw (ortalama güç 350w)
Hava Beslemesi 0.5MPa ~0.7MPa
Vakum Üretimi Dahili vakum pompası
Montaj Kafası Miktarı 4 kafa
Montaj Hızı 14400CPH (optimal)
Montaj Hassasiyeti (XY)±0.035mm; CPK≥1.0
Bileşen Yüksekliği 12mm
Bileşen Tipi 0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, vb. (direnç/kapasitör/diyot/triyot/LED/IC, vb.) 0201'den daha büyük bileşen 30*30mm boyutuna kadar
PCB Kalınlığı 0.6mm~3.5mm
PCB Boyutu 350mm(U)x270mm(G) (Standart); 600mm(U)x350mm(G) (Opsiyonel)
Nozul Değiştirme Otomatik nozul değiştirme (13 delikli nozul kütüphanesi)
Kontrol Sistemi Linux sistemi, monitör, klavye ve fare ile donatılmış
Sürüş Sistemi X ve Y eksenleri servo motorlarla tahrik edilir; esnek S eğrisi ivmelenme ve yavaşlama benimser
İletim Sistemi Bilyalı vida + lineer kılavuz
Besleme Sistemi 50 Yamaha 8mm standart pnömatik/elektrikli besleyici istasyonu (IC tepsisi ve çubuk besleyici için de uygundur)
Görüş Sistemi Anlık görüntü kamerası x4 (bileşen boyutu uygulanabilir: 14mm×14mm); IC kamerası x1 (bileşen boyutu uygulanabilir: 30mm×30mm); İşaret kamerası x2
Ürün Resimleri

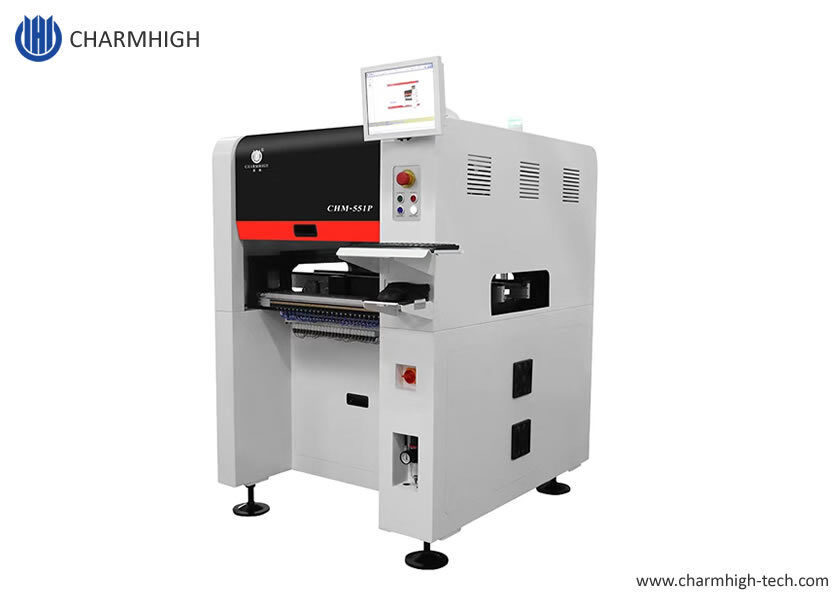

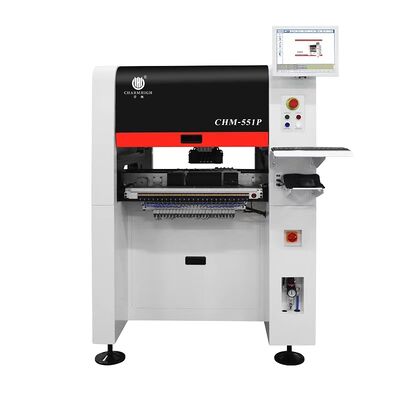

CHM-551P SMD Pick and Place Machine front view CHM-551P machine close-up detail

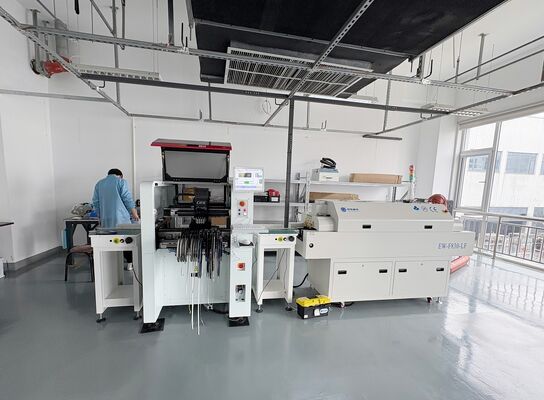

Müşteri Sitesi

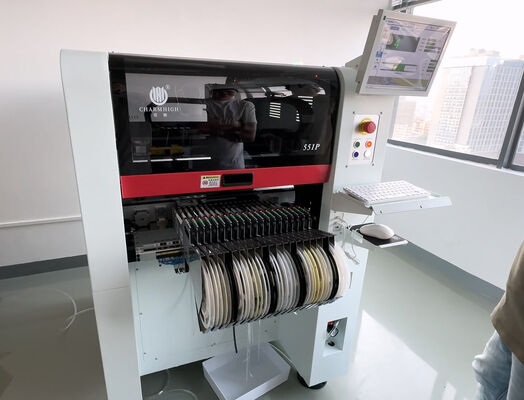

CHM-551P in customer production environment CHM-551P machine operation view CHM-551P control system interface CHM-551P mounting head detail

Charmhigh SMT, fabrika tedariği, hızlı teslimat.

Charmhigh, en iyi Çin markası.

Charmhigh brand logo
CHM-551P Parça Listesi
Ürün Miktar Ürün Miktar
Dizgi makinesi 1 Cımbız 1
Nozullar 8 İç Altıgen Anahtar 1
Alet çantası 1 Yağlama yağı 1
Garanti Kartı 1 Filtre 4
Kullanım Kılavuzu 1 Hızlı konektör 1
Test Raporu 1 Fare Altlığı 1
Fırça 1 Güç Kablosu 1
CHM-551P parts and accessories
Önerilen SMT Üretim Hattı
  1. 3250 lehim pastası yazıcısı
  2. CHM-551P SMD dizgi robotu
  3. CHM-830F reflow fırını
Complete SMT production line setup

Lütfen dikkat: Dizgi makinesi, pakete dahil tüm aksesuarlarla birlikte tam bir settir, makine kullanıma hazırdır! Hazırlamanız gereken tek şey harici bir hava kompresörüdür (besleyiciler ve ANC için hava sağlayan). Lütfen bu makineyi güvenle satın alın. Dizgi makinenizle keyfini çıkarın!

Servis ve Garanti

Tüm makine, satın alma tarihinden itibaren 1 yıl garanti süresine ve ömür boyu hizmete sahiptir.

Her zaman makine yedek parçaları, garanti ile fabrika doğrudan tedariği sağlıyoruz.

Çevrimiçi Soru-Cevap ve sorun giderme desteği ve teknik danışmanlık hizmeti sağlıyoruz.

Bire bir satış sonrası hizmet sağlıyoruz.Her makine gönderilmeden önce %100 test edilmiştir.

Teknik Destek

Kimi Liu: Mobil/ WhatsApp: +8613510675756

E-posta: kimi@charmhigh-tech.com

YouTube'da bizi takip etmeye hoş geldiniz: https://www.youtube.com/c/KimiLiuCharmhigh/videos

Daha fazla bilgi edinmek isterseniz, lütfen E-posta ile bizimle iletişime geçin. İlk seferde size yanıt vereceğiz.
