Akıllı yazılım yüksek hassasiyetli 6 başlı SMT Al ve Yerleştir Makinesi TM06
Full In-line SMT PCB taşıyıcı ile yerleştirme ve seçme makinesi
Orta tam otomatik PCB montaj hattı - SMT seri üretimi için
1Model numarası: TM06
2- Şarkı:
3Ana yapılandırma: 3 parça PCB otomatik teslimat + 6 başlı 60 besleyici + Panasonic servo motor
+ Otomatik nozel değiştiricisi ((19 pozisyon) + 9 kamera + Top vida + doğrusal kılavuz ((Y ekseninde çift vida)
4Besleyici: Fuji Electric besleyici (ayrıca satın alınır)
5PCB alanı (2 seçenek): 400 * 350mm / 800 * 350mm
6. Windows sistemi ile bilgisayar ve klavye ve fare ile geliyor
7Bileşen: 0201, 0402-5050, SOP, QFN, TQFP, BGA... vb.
8. 1320 ((L) x 1350 ((W) x 1500 ((H), AC220V (50/60Hz, 1 faz)
9Zaman: 5-8 iş günü
10Teslimat: Hava yoluyla / deniz yoluyla / fabrikamızdan doğrudan al / Çin'deki depoya gönder
11Ödeme yöntemi: banka havalesi (T/T)
12Ambalaj: kontrplak kutu
Charmhigh 6 başlı SMT seçme ve yerleştirme makinesiÇalışma videosuMüşteri sitesinde:
https://youtu.be/aQr95HjaxFQ?si=HwKuz-CAX2lodkLv
TM06 özellikleri:
| Model |
TM06 |
| Boyutları |
1320mm ((L) × 1600mm ((W) × 1500mm ((H) |
| Ağırlık |
1100 kg |
| Güç kaynağı |
AC220V (50Hz, tek fazlı), 3kW |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
Dahili vakum pompası |
| Montaj başı miktarı |
6 baş |
| Montaj Hızı |
27800kph (optimal) |
| Değerlendirme Doğruluğu |
±0,035mm;CPK≥1.0 ((XY)) |
| Kontrol Doğruluğu |
4μm |
| Bileşen Yüksekliği |
12 mm |
| Bileşen Türü |
01005/0201/04025050/SOT/SOP/QFP/QFN/BGA, vb. en fazla görüş 36*36mm bileşenleri
(resistör/kondansatör/diyot/triyot/LED/IC vb.)
|
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
450mm ((L) × 350mm ((W) (standart);
900mm ((L) × 350mm ((W) (ihtimal) |
| PCB Taşımacılığı |
3 bölümlü raylı otomatik taşıyıcı,PCB desteği |
| Fırçayı değiştir |
Otomatik nozel değişimi(19 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows sistemi)
Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
Panasonic A6 servo motorları tarafından tahrik edilen X&Y ekseni(Çifte motorlar tarafından Y ekseni)S eğri hızlandırma ve yavaşlatma esnekliği |
| Işınlama sistemi |
X&Y ekseninde TBI toprak topu vida ve HIWIN doğrusal kılavuzu(Y ekseninde çift vidalar) |
| Besleme sistemi |
60NXT 8mm standart besleme yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Uçak kamerası×6 (üçleme boyutu: 16mm×16mm);
IC kamerası×1 (üçleme boyutu uygulanabilir: 36mm×36mm);
İşaret kamerası×2 |

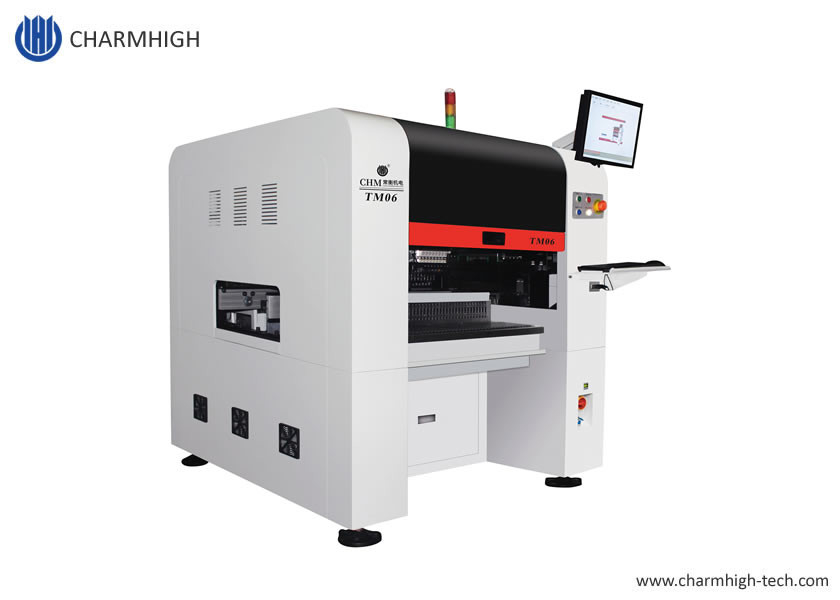

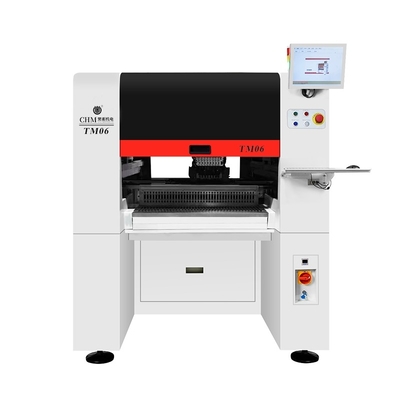

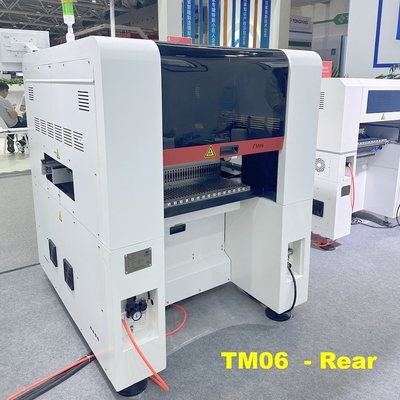

TM06 için gerçek fotoğraflar:
(CHM-551 ve TM06)
60 besleyici yuvası (Fuji NXT elektrikli besleyici ile çalışmak, besleyici ayrı satın alınır, 8/12/16/24/32/44mm):
En küçük 01005 ve büyük boyutlu bileşenlerin yüksek hassasiyetli ve istikrarlı montajını sağlayabilir.
Tam otomatik SMT üretim hattı:
Müşteri sitesi:
PCB örnekleri:
Charmhigh fabrika doğrudan tedarik, bizim TM06, TM08, TS10, TS20 serisi makineler temel yapısı benimsenmiştir: sanayi sınıfı öğütme platformu, Y-eksenli entegre dökme,Böylece ekipman yüksek hızlı çalışma koşullarında istikrarlı ve güvenilir bir şekilde çalışabilir..
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
