Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri

Müşteri yorumları
Süper quanlity, hızlı sevkiyat.

—— Claude Gatys - Polonya

3 öğenin tamamı güvenli bir şekilde paketlenmiş olarak geldi, 1 saat içinde parçaları yerleştiren PnP makinesine sahip oldum.

—— Ben Grimmett - Avustralya

Aynen tarif edildiği gibi.

—— Terry Torres- ABD

Bu, çok iyi tasarlanmış ve bir araya getirilmiş harika bir makinedir.

—— Karl Walter - ABD

Bu makinenin düşük maliyetine aldanmayın, şaşırtıcı derecede iyi inşa edilmiş, mükemmel bir paket geldi.

—— Mark Janes - Birleşik Krallık

Harika ürün, hızlı sevkiyat, kolay iletişim.

—— Dian Kurniawan - Endonezya

Charmhigh çok iyi hizmet verdi ve aldığım her soruyu hızlı ve çok yardımcı oldu.

—— Rajko Brenscheid - Almanya

Ben sohbet şimdi

Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri

Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri
Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri

Büyük resim :  Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Charmhigh
Sertifika: CE
Model numarası: CHM-650 (4 kafa + 50 besleyici)
Belge: Charmhigh CHM-650 Catalog.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: $8000
Ambalaj bilgileri: Tahta kutu
Teslim süresi: 2-3 iş günü
Ödeme koşulları: T/T, Batı Birliği
Supply Ability: 50 unit per month

Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri

Açıklama
Heads: 4-head Max PCB size: 450mm*300mm
Feeder: Support 50pcs YAMAHA CL Feeder/Electric Feeder Precision: (XY) ±0.05mm; CPK≥1.0
Dimension: 1280(L)*1190(W)*1050(H) mm Cameras: 6pcs small camerea+1 big camera+2 mark camera
Motor: Panasonic servo motor Components: 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED
Net weight: 310kg Auto change nozzle: Yes, with nozzle library 19-hole
Vurgulamak:

Charmhigh SMT Alma ve Yerleştirme Makinesi

,

4 Kafa SMT Alma ve Yerleştirme Makinesi

,

Charmhigh smt chip mounter

Charmhigh CHM-650 Gelişmiş SMT Yerleştirme Makinesi 4 Kafa 50 Besleyici


CHM-650 Ana Özellikleri:

1. Model numarası: CHM-650

2. Marka: Charmhigh

3. Ana yapılandırma: Masaüstü tipi + PCB otomatik besleme + 4 Kafa 50 besleyici + Panasonic servo motor + otomatik nozül değiştirici + Bilyalı vida + lineer kılavuz rayı + 7 kamera + güncellenmiş akıllı yazılım

4. Besleyici: 2 seçenek: Yamaha elektrikli besleyici / pnömatik besleyici (besleyiciler ayrı olarak satın alınır)

5. Maksimum PCB alanı: 400*350mm ; Maksimum bileşen yüksekliği: 12mm

6. Windows sistemli bilgisayar, klavye ve fare ile birlikte gelir

7. Bileşen: 0201, 0402-5050, SOP, QFN, TQFP, BGA... vb.

8. Boyut: 1280(U)*1190(G)*1050(Y)mm, AC220V (50/60Hz)

9. Teslim süresi: 3-5 iş günü

10. Teslimat: trenle / havayoluyla / deniz yoluyla / doğrudan fabrikamızdan teslim alma / Çin deposuna gönderme

11. Ödeme yöntemi: havale (T/T)

12. Ambalaj: kontrplak kutu


YouTube çalışma videosu:

CHM-650 0201 0402 TQFP 128pin montajı:
https://youtu.be/PdjjR7lc56Q


CHM-650 karışık montaj:
https://www.youtube.com/watch?v=Hk0rwxEVXf8


CHM-650'nin Bulgar müşterisinden çalışma videosu:
https://www.youtube.com/watch?v=50mu2rlPrrc


CHM-650 4 kafalı yerleştirme robotunun fabrikadaki gerçek çekimi:
https://www.youtube.com/watch?v=R6UZqwV8Zvc


CHM-650 Teknik Özellikleri

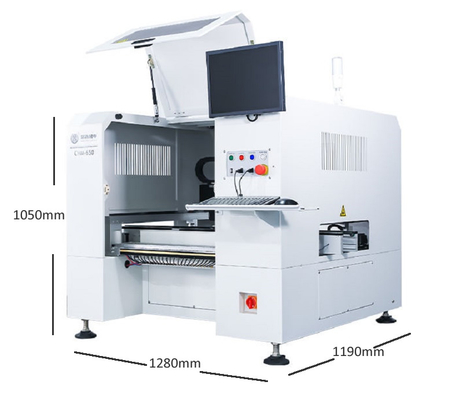

Boyutlar 1280mm(U)x1190mm(G)x1050mm(Y)
Ağırlık 310kg
GüçBesleme AC220V (50Hz, 1 faz), 2,1kW
Hava Beslemesi 0,5MPa ~ 0,7MPa
Vakum Oluşturma Vakum jeneratörü
Montaj Kafası  4 Kafa
Montaj Hızı 9000cph(optimal)
Montaj Doğruluğu (XY) ±0,05mm; CPK≥1.0
Kontrol Doğruluğu 5μm
Bileşen Yüksekliği 12mm
Bileşen Tipi

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, vb.

(direnç/kapasitör/diyot/triyot/LED/IC, vb.)

PCB Kalınlığı 0,6mm~3,5mm
PCB Boyutu 400mm(U)x350mm(G)
PCB Taşıma 3 bölümlü raylı otomatik taşıma
Nozül Değişimi Otomatik nozül değişimi (19 delikli nozül kütüphanesi)
Kontrol Sistemi

Dahili endüstriyel bilgisayar (Windows sistemi)

monitör, klavye ve fare ile donatılmış

Sürücü Sistemi X&Y ekseni servo motorlarla tahrik edilir; esnek S-eğrisi hızlanma ve yavaşlama benimser
İletim Sistemi Bilyalı vida + lineer kılavuz
Besleme Sistemi

50 Yamaha 8mm standart pnömatik/elektrikli besleyici yuvası

(ayrıca IC tepsisi ve çubuk besleyici için de uygundur)

Görüş Sistemi

Anlık görüntü kamerasıx4 (uygulanabilir bileşen boyutu: 16mmx16mm);

IC kamerasıx1 (uygulanabilir bileşen boyutu: 36mmx36mm);

Mark kamerasıx2


CHM-650 SMT Montaj Makinesinin ÖzelliğiÇalıştırma, Çince çalışma arayüzü ile basit ve anlaşılırdır.

  • CCD konumlandırma sistemi, otomatik görüş konumlandırma telafisi, kart ilerleme sapmasının düzeltilmesi ile donatılmıştır.
  • Süper boyutlu taşıma yolu, çeşitli boyutlardaki PCB kartları için uygundur.
  • Temassız yüksek hızlı enjeksiyon valfi, dağıtım kafasının sürekli hareketini ve yüksek verimliliği sağlar.
  • Enjeksiyon valflerinin kullanımı, yüksek güvenilirlik ve dağıtım tutarlılığının yanı sıra yüksek üretkenlik ve malzeme kullanımı sağlar
  • Tutkal miktarının gerçek zamanlı izlenmesi, düşük tutkal miktarı için otomatik uyarı
  • Büyük kapasiteli yüksek hızlı SSD ile bir endüstriyel kontrol sistemi yapılandırın, sistem yanıt hızını sağlamak için yüksek hızlı erişim

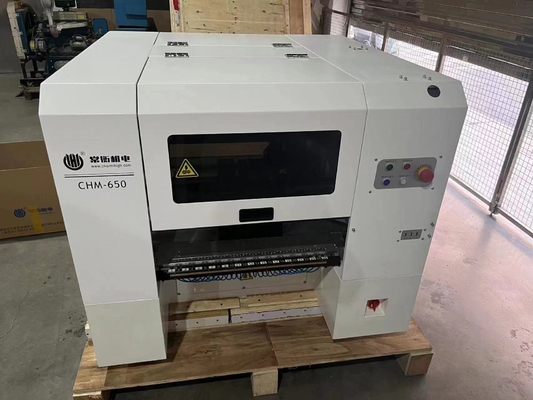

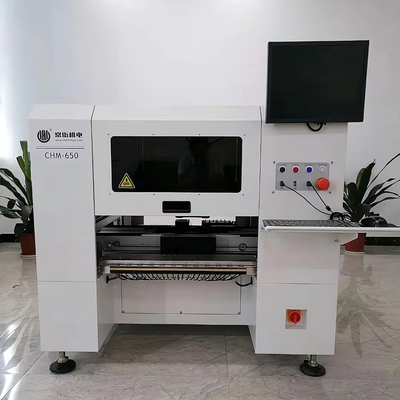

  • 100% Gerçek fotoğraflar:

Her taraf 25 adet besleyici, toplam 50 adet bant besleyici desteklenir:​  (Yamaha elektrikli besleyici + pnömatik her ikisi de uygundur)

Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri 0

Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri 1


8/12/16/24/32/44mm besleyici, çubuk besleyici, IC tepsisi desteklenir, bu parçaların ayrı olarak satın alınması gerekir.

Samsung Nozüllü 4 kafa:


Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri 2


Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri 3


Lütfen dikkat:
Charmhigh Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş 50 Besleyici Yüksek Seri 4


Yerleştirme makinesi, pakete dahil tüm aksesuarlarla birlikte eksiksiz bir settir.
Besleyicileri ayrı olarak satın almanız ve 10 mm dış çaplı boruya sahip bir kompresör hazırlamanız gerekir (besleyiciler, ANC, PCB durdurucu için hava beslemesi...)

Boru makinenin arka tarafına takılır.

Lütfen bu makineyi güvenle satın alın. Yerleştirme makinenizle keyfini çıkarın!
Servis ve Garanti:


Komple makine, satın alma tarihinden itibaren 1 yıl garanti süresine ve ömür boyu hizmete sahiptir.
Her zaman makinelerin yedek parçalarını sağlıyoruz, fabrika güvenilir doğrudan tedarik.
Çevrimiçi Soru-Cevap ve sorun giderme desteği ve teknik tavsiye hizmeti sağlıyoruz.
Bire bir satış sonrası hizmet sağlayın. Her makine sevkıyattan önce %100 test edilmiştir.
