Ürün ayrıntıları:
|
| Maksimum PCB boyutu: | 350mm(L)x270mm(W) (Standard); 350mm(U)x270mm(G) (Standart); 600mm(L)x350mm(W) (Opti | Besleyici: | 50 adet Yamaha Besleyiciler (pnömatik ve elektrikli besleyici) |
|---|---|---|---|
| İşletim sistemi: | Windows (PC ve klavye fare ile birlikte gelir) | referans kalibrasyonu: | İşaret noktasını otomatik kalibre et |
| Bileşen Yüksekliği: | 12 mm | montaj hızı: | 11500CPH(optimal); 11500CPH(optimum); IPC9850:8850cph IPC9850:8850cph |
| Net Ağırlık: | 190KG | meme: | 13 adet meme kitaplığı ile otomatik meme değiştirici |
| Boyut: | 980mm(U)x1050mm(G)x880mm(Y) | Montaj Doğruluğu: | (XY) ±0,06 mm CPK≥1,0 |
| Vurgulamak: | PCB SMD Al ve Yerleştir Makinesi,Evrensel SMD Al ve Yerleştir Makinesi |
||

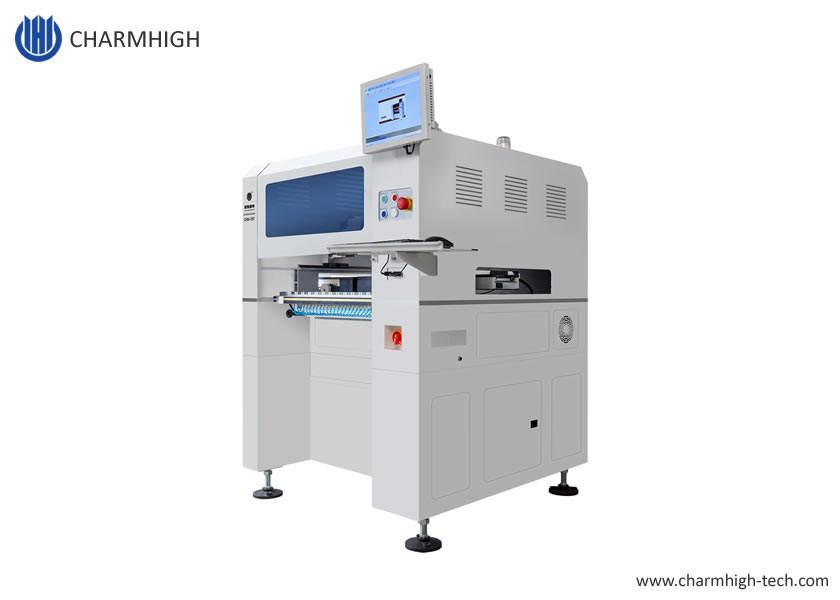

Yeni güncellenmişCHM-551Charmhigh 2023 tarafından 4 başlı SMT seçme ve yerleştirme makinesi, yüksek hassasiyet, yüksek yapılandırma.
Güncellenmiş Model Genius küçükCHM-551 (bazlı)Yüksek hassasiyetli top vida
Otomatik PCB taşıyıcı, 50 besleyiciler 4 başlı SMT seçip yerleştir robot
CHM-551 SMT Toplu Üretim için SMT Al ve Yer Makinesi (Automatik Düzge Değişimi ile).0201 desteklenir. CPK Test desteği.SMT montajı için ekonomik bir çözüm.
CHM-551 Youtube'da çalışma videosu:
https://www.youtube.com/watch?v=OawJh43K9EI
Chm-551 paketlenmiş ve Güney Afrika'ya gönderilmeye hazır:
https://www.youtube.com/watch?v=KBGGZVmYOzY
Makine özellikleri
1. CPK testini destekle

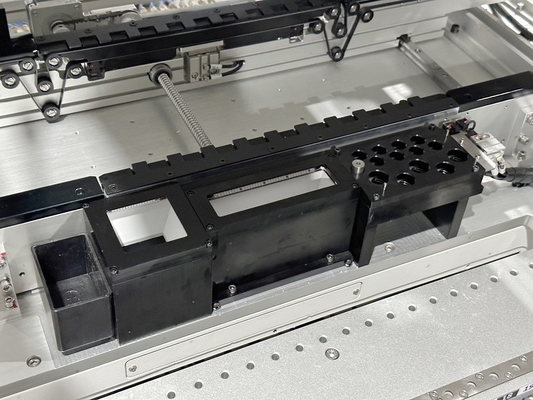

2. Otomatik nozel değişimi (13 set nozel kütüphanesi)
3. Isı Kompensasyonu
4. Otomatik taşıma
5En iyi hız: 11500CPH IPC9850: 8850CPH
6. ......
Daha fazla makine özelliği için lütfen hesap yöneticimize başvurun
CHM-551 Parça Listesi
| Ürün | miktarı | Ürün | miktarı |
| Toplama ve yerleştirme makinesi | 1 | Pinçet | 1 |
| Fırınlar | 8 | İç altıgonlu açıcı | 1 |
| Araç kutusu | 1 | Yağlama yağı | 1 |
| Garanti Kartı | 1 | Filtre | 4 |
| Kullanıcı Kılavuzu | 1 | Hızlı bağlantı | 1 |
| Test Raporu | 1 | Fare Yastığı | 1 |
| Fırça | 1 | Güç Kablosu | 1 |
| CHM-551 Özellikleri | |
| Boyutları | 980mm(L) x1050mm(W) x 880mm(H) |
| Ağırlık | 190 kg |
| Güç kaynağı | AC220V (50Hz, tek fazlı) 1.5kw |
| Havalandırma | 0.5MPa ~ 0.7MPa |
| Vakum Üretimi | vakum pompası |
| Montaj başı miktarı | 4 baş |
| Montaj Hızı | 11500CPH (optimal) IPC9850: 8850cph |
| Değerlendirme Doğruluğu | (XY) ± 0.06mm; CPK≥1.0 |
| Bileşen Yüksekliği | 12 mm |
| Bileşen Türü | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA vb. (resistör/kondansatör/diyot/triyot/LED/IC vb.) |
| PCB kalınlığı | 0.6mm~3.5mm |
| PCB Boyutu | 350mm ((L) x 270mm ((W) (Standard); 600mm ((L) x350mm ((W) (Farklı) |
| Fırçayı değiştir | Otomatik nozel değişimi (13 delikli nozel kütüphanesi) |
| Kontrol Sistemi | Dahili endüstriyel bilgisayar (Windows 7) Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
Servo motorlar tarafından tahrik edilen X&Y eksen; Esnek S eğri hızlandırma ve yavaşlatma |
| Işınlama sistemi | Top vida + doğrusal rehber |
| Besleme sistemi | 50 Yamaha 8mm standart pnevmatik/elektrik besleyici yığınları (IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi | Hızlı çekim kamerasıx4 (alet boyutu: 14mm×14mm); IC camerax1 (alet boyutu: 25mm×25mm); Kamerax2 işaretle. |
Önemli olan:
1. Otomatik nozel değişimi, nozel değiştirmek için manuel gerek yok, çok kullanışlı!
2Güçlü görüntüleme kamera sistemi, daha yüksek hassasiyetle güncellenmiş kameralar, daha doğru IC placecd ve min bileşen 0201.
3. PCB otomatik taşıyıcı ile, küçük bir SMT üretim hattı inşa, ellerinizi serbest!
4Akıllı yazılımla yüksek yapılandırma, daha uzun ömür, Charmhigh daha güçlü mekanik parça sağlar.
Ana özellikleri:
4 baş, 50 besleyici yığın, servomotor, PCB otomatik taşıyıcı, top vida,
Termal telafi, 19 delikli otomatik nozel değişimi, 0201, CPK testi geçti...
Mükemmel sonuç ile IC montajı, maksimum destek 25x25mm boyutlu IC, küçük bir pitch mükemmel montaj.
Çekici, Chiense markası.
SMT üretim hattını tavsiye ederim:
3250 lehimleme pasta yazıcısı, CHM-551 SMD seçme ve yerleştirme robotu, T961 geri akış fırını
Lütfen dikkat edin:
Toplama ve yerleştirme makinesi paketle birlikte tüm aksesuarlarla birlikte tam olarak hazır, makine kullanıma hazır!
Hazırlamanız gereken tek şey, dış bir hava kompresörü (pneumatik besleyiciler için hava kaynağı).
Lütfen bu makineyi güvenle satın alın.
Al ve yerleştir makinenizle eğlenin!
