Ürün ayrıntıları:
|
| Şablon yazıcı: | 3250 yarı otomatik lehim pastası yazıcısı | CHM-551: | 4 kafa 50 besleyici (otomatik değiştirme nozulu, otomatik pcb konveyörü) |
|---|---|---|---|
| T961: | Konveyörlü yeniden akış fırını, 6 sıcaklık bölgesi | SMT hattı: | Yüksek hassasiyetli smt hattı, destek 0201 |
| Bileşen: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA vb. | Montaj hassasiyeti: | (XY)±0.06mm ; (XY)±0,06 mm; CPK≥1.0 CPK≥1,0 |
| PCB boyutu: | 350mm(U)x270mm(G) | montaj hızı: | 11500CPH(optimum) IPC9850:8850cph |
| Vurgulamak: | Yüksek hassasiyetli SMD üretim hattı,SMD Üretim hattı PCB Yapma Robotu,SMT Montaj hattı PCB Yapma Robotu |
||
Yüksek hassasiyetEkonomik SMT üretim hattı:
3250 yarı otomatik şablon yazıcısı, CHM-551 SMT Çip Monter, Reflow Oven T961
Küçük SMT Üretim hattı, yüksek yapılandırma, CPK testi geçti, min bileşen 0201
1. Şablonlu yazıcı 3250 Teknik parametreler
| Model | 3250 |
| Boyut | 850x670x1550 mm |
| Masa boyutu | 320x500 mm |
| PCB boyutu | 250x400 mm |
| Şablon boyutu | 550x680 mm |
| Yazdırma hızı | 0~8000 ((mm) /Min |
| PCB kalınlığı | 0 ~ 100 mm |
| PCB'yi biraz ayarlayın | Ön / Yan +10mm |
| Voltaj | 1PAC220V 50/60HZ |
| Baskı masası yüksekliği | 850 ± 20 mm |
| Tekrar doğruluk | ±0,01mm |
| PCB konumlandırma yolu | Dış / Referans deliği |
| Ağırlık | Yaklaşık 250 kilo. |
2CHM-551SMT Al ve yerleştir makinesi
| CHM-551 Özellikleri | |
| Boyutları | 980mm ((L) X 1050mm ((W) X 880mm ((H) |
| Ağırlık | 190 kg |
| Güç kaynağı | AC220V (50Hz, tek fazlı) 1.5kw |
| Havalandırma | 0.5MPa ~ 0.7MPa |
| Vakum Üretimi | vakum pompası |
| Montaj başı miktarı | 4 |
| Montaj Hızı | 11500CPH (optimal) IPC9850: 8850cph |
| Değerlendirme Doğruluğu | (XY) ± 0.06mm; CPK≥1.0 |
| Bileşen Yüksekliği | 12 mm |
| Bileşen Türü | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA vb. (resistör/kondansatör/diyot/triyot/LED/IC vb.) |
| PCB kalınlığı | 0.6mm~3.5mm |
| PCB Boyutu | 350mm ((L) x 270mm ((W) (Standard); 600mm ((L) x350mm ((W) (Farklı) |
| Fırçayı değiştir | Otomatik nozel değişimi (13 delikli nozel kütüphanesi) |
| Kontrol Sistemi | Dahili endüstriyel bilgisayar (Windows 7) Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
Servo motorlar tarafından tahrik edilen X&Y eksen; Esnek S eğri hızlandırma ve yavaşlatma |
| Işınlama sistemi | Top vida + doğrusal rehber |
| Besleme sistemi | 50 Yamaha 8mm standart pnevmatik/elektrik besleyici yığınları (IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi | Hızlı çekim kamerası×4 (alet boyutu: 14mm×14mm); IC kamerası×1 (üçleme boyutu: 25mm×25mm); İşaret kamerası×2 |
3. T961 parametreleri:
| Model | T-961 |
| Isıtma bölgesi miktarı | Yukarı3/aşağı |
| Isıtma bölgesinin uzunluğu | 730 mm |
| Isıtma tipi | Akıllı seviye sirocco ve hızlı kızılötesi ısıtma |
| Soğutma bölgesi miktarı | 1 |
| PCB kartının maksimum genişliği | 230 mm |
| İşleme yönü | sol→sağ |
| Teslimat seçenekleri | Ağ iletim ve zincir iletim |
| Taşıyıcı kemer hızı | 0-290mm/min |
| Güç kaynağı | 220V 50/60Hz |
| En yüksek güç | 3.5KW |
| Isıtma zamanı | Yaklaşık 7 dakika. |
| Sıcaklık kontrol aralığı | Oda sıcaklığı -300 |
| Sıcaklık kontrol modu | PID kapalı döngü kontrolü |
| Sıcaklık kontrolünün doğruluğu | ± 1 |
| PCB sıcaklık dağılımının sapması | ±2 |
| Genel boyutlar | 1000 × 466 × 445 mm |
| Makine ağırlığı | 70KG |

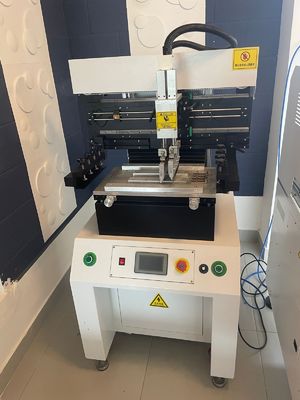

1Yarım otomatik lehimleme pasta yazıcısı 3250

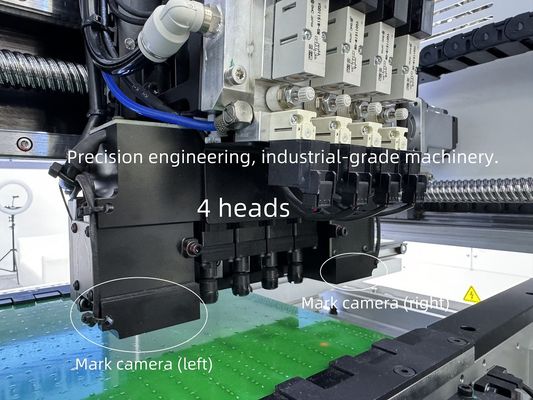

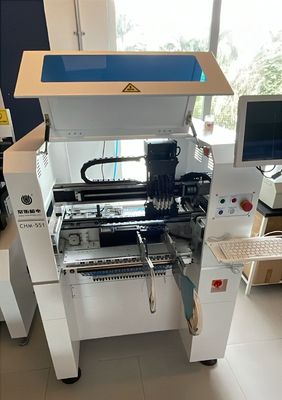

2. CHM-551 dört başlı tam otomatik SMT toplama ve yerleştirme makinesi,Önemli olan:
1CPK testini destekle.CPK≥1.0
2. Otomatik nozel değişimi (13 set nozel kütüphanesi)
3. Isı Kompensasyonu
4Otomatik PCB taşıma
5Optimal hız: 11500CPH, IPC9850: 8850CPH
6Min 0201 desteklenir
7.Top vida + doğrusal rehber
8Servo motorlar
İnce tonlu IC için çok hassas:

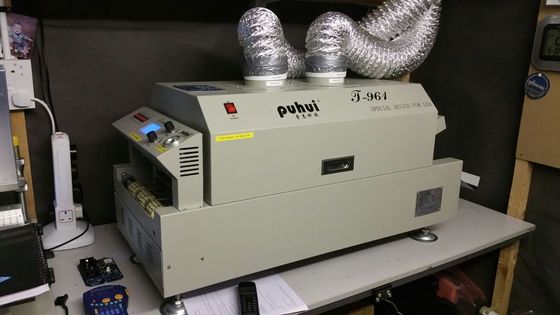

3. T961 kurşunsuz geri akış fırını, daha büyük ısıtma boyutu 730x230mm, çift katmanlı PCB için:
En iyi kombinasyon SMT hattı, tavsiye ederiz! Lütfen güvenle satın alın.
Kalite güvencesiyle yüksek fabrika tedarikleri.
Lütfen bize e-posta gönderin veya daha fazla sorunuz olursa bizi arayın.
Lütfen not edin:
CHM-551 smt pick and place makinesinin sadece kendiniz hazırladığınız dış hava kaynağını bağlamanız gerekiyor, başka bir şeye ihtiyacınız yok.
Makine gemiye çıkmadan önce kontrolden geçti.
Satış sonrası hizmeti zamanında sağlıyoruz.
Al ve yerleştir makinenizle eğlenin!
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makine yedek parçalarını hep tedarik ederiz. Fabrika güvenilir doğrudan tedarik.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Satış sonrası hizmetleri teker teker sağlayın.
