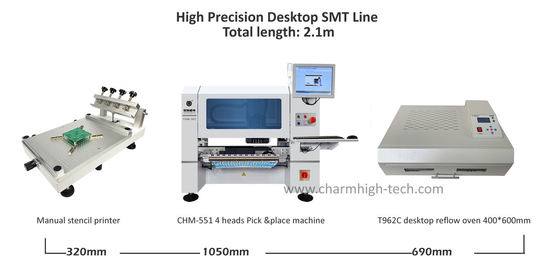

Yüksek hassasiyetli küçük SMT üretim hattı:
3040 Şablon Yazıcı, CHM-551 Masaüstü SMT Çip Monter, Reflow Fırın T962C
Küçük seri üretimi, PCB montajı, ekonomik SMT çözümleri için
Yeni bir iş kurmak, üniversite eğitimi, araştırma yapmak...
Yüksek yapılandırma, min bileşen 0201 desteklenir, (XY) ± 0.06mm;CPK≥1.0
1. Şablonlu yazıcı 3040 Teknik parametreler
| Tip: |
Kılavuz |
| G.W: |
23 kg |
| En fazla baskı alanı: |
250*400 mm |
| Paketin boyutu: |
L 66cm*W 50cm*H 28cm |

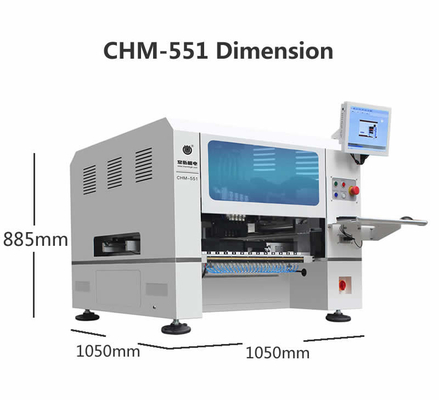

2CHM-551Toplama ve yerleştirme makinesi
| CHM-551 Özellikleri |
| Boyutları |
1050mm(L) x1050mm(W) x 880mm(H) |
| Ağırlık |
210kg |
| Güç kaynağı |
AC220V (50Hz, tek fazlı) 1.5kw |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
vakum pompası |
| Montaj başı miktarı |
4 baş |
| Montaj Hızı |
11500CPH (optimal);IPC9850: 8850cph |
| Değerlendirme Doğruluğu |
(XY) ± 0,06 mm; CPK≥1.0 |
| Bileşen Yüksekliği |
12 mm |
| Bileşen Türü |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA vb.
(resistör/kondansatör/diyot/triyot/LED/IC vb.) |
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
350mm ((L) x 270mm ((W) (Standard);
600mm ((L) x350mm ((W) (Farklı) |
| Fırçayı değiştir |
Otomatik nozel değişimi(13 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows 7)
Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
Servo motorlar tarafından çalıştırılan X&Y eksen;
Esnek S eğri hızlandırma ve yavaşlatma
|
| Işınlama sistemi |
Top vida + doğrusal rehber |
| Besleme sistemi |
50 Yamaha 8mm standart pnevmatik/elektrik besleyici yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Hızlı çekim kamerasıx4 (üçleme boyutu: 14mm×14mm);
IC camerax1 (alet boyutu: 25mm×25mm);
Kamerax2 işaretle. |
Parça Listesi
| Ürün |
miktarı |
Ürün |
miktarı |
| Toplama ve yerleştirme makinesi |
1 |
Pinçet |
1 |
| Fırınlar |
8 |
İç altıgonlu açıcı |
1 |
| Araç kutusu |
1 |
Yağlama yağı |
1 |
| Garanti Kartı |
1 |
Filtre |
4 |
| Kullanıcı Kılavuzu |
1 |
Hızlı bağlantı |
1 |
| Test Raporu |
1 |
Fare Yastığı |
1 |
| Fırça |
1 |
Güç Kablosu |
1 |
3. T96C parametreleri:
Model: T962C
Etkili Lehimleme en yüksek alanı: 400 x 600 mm
Adlık güç: 2900W
Sıcaklık aralığı: 0-280 derece
Süreç döngüsü: 1 ~ 8 min
Voltaj: 110V veya 220V, iki tür
Frekans: 50Hz~60Hz
Ürün boyutu: 684x504x225mm
Net ağırlığı: 25kg
Paket ağırlığı: 30kg
Charmhigh 4 başlı SMT seçme ve yerleştirme makinesi CHM-551, 0201, BGA, 144 pinli IC için geçerli:
Bu 4 başlı CHM-551, elektronik üretiminde hassasiyet ve kullanım kolaylığı için tasarlanmıştır.0201 bileşenlerini olağanüstü bir hassasiyetle işleyebilen ve sıkı CPK testlerinden geçmiş.
Kompakt tasarımı prototipleme ve küçük ve orta üretim kurulumlarına mükemmel bir şekilde uymaktadır.
Piyasadaki en gelişmiş küçük montaj araçlarından biri.
Eğer hassasiyet en önemli önceliğinizse Charmhigh CHM-551 ideal çözümdür.
El tipi yüksek hassasiyetli şablon yazıcısı:

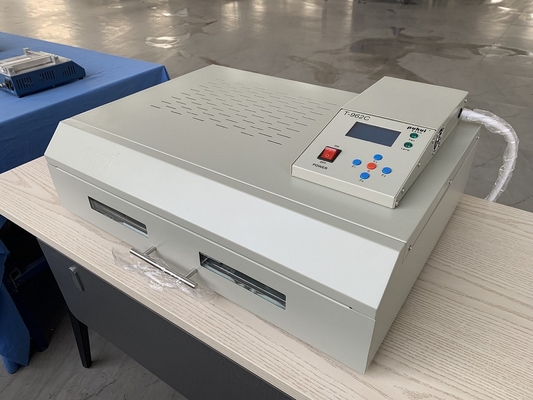

T962C çekmece tipi, 400x600mm büyüklükte ısıtıcı fırın:
En iyi kombinasyon küçük SMT hattı, tavsiye ederiz! Lütfen güvenle satın alın.
Kalite güvencesiyle yüksek fabrika tedarikleri.
Lütfen not edin:
CHM-551 smt pick and place makinesinin sadece kendiniz hazırladığınız dış hava kaynağını bağlamanız gerekiyor, başka bir şeye ihtiyacınız yok.
Makine gemiye çıkmadan önce kontrolden geçti.
Satış sonrası hizmeti zamanında sağlıyoruz.
Al ve yerleştir makinenizle eğlenin!
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makine yedek parçalarını hep tedarik ederiz. Fabrika güvenilir doğrudan tedarik.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Satış sonrası hizmetleri teker teker sağlayın.
