Güzel ama güçlü, dökme demir kalıp, ultra güçlü X ışını yapısı.
Dar TasarımYüksek hassasiyetli TC06 Modülü SMT Al ve Yerleştir Makinesi6 Baş 50 besleyici, Destek 01005 CPK>1.0
89cm genişliğinde, çoğu ofis kapısı ve asansöre uygundur!
PCB üretme makinesi, tam otomatik PCB montaj hattı, Chiense'nin en iyi markası Charmhigh
1Model numarası: TC06
2- Şarkı:
3Ana yapılandırma:Tam otomatik hat içi + PCB otomatik teslimat + 6 Baş 50 besleyici + (xy) ± 0.04mm CPK>1.0 + X & Y eksenleri Panasonic servo motoru + otomatik nozzle değiştiricisi + 9 kamera + Yer vidaları ve doğrusal kılavuzlar +Termal Kompensasyon + Optimal Hız: 27800CPH
4Besleyici: Fuji Electric besleyici (ayrıca satın alınır)
5PCB alanı:350mm ((L) * 300mm ((W)
6. Windows sistemi ile bilgisayar ve klavye ve fare ile geliyor
7Bileşen: 01005/ 0201/ 0402 / 0603-5050/ diyot/ triyot/ SOP/ QFP/ QFN/ BGA/ LED... en fazla 36*36mm IC
8Boyut: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, tek fazlı); Net ağırlık: 910kg
9Zaman: 5-7 iş günü
10Teslimat: deniz yoluyla / fabrikamızdan doğrudan al / Çin depoya gönder
11Ödeme yöntemi: banka havalesi (T/T)
12Ambalaj: kontrplak kutu
Charmhigh YouTube kanalı: https://www.youtube.com/@KimiLiuCharmhigh/videos
Charmhigh TC06 parametreleri:
| Boyutları |
890mm ((L) x 1450mm ((W) x 1500mm ((H)
|
| Ağırlık |
900 kg |
| Güç kaynağı |
AC220V (50Hz, tek fazlı), 3kW |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
Dahili vakum pompası |
| Montaj başı miktarı |
6 |
| Montaj Hızı |
27800kph (optimal) |
| Değerlendirme Doğruluğu |
±0.04mm CPK≥1.0 |
| Bileşen Yüksekliği |
≤ 12 mm |
| Bileşen Türü |
Direnç kondansatörü hariç, silindirli diyot, alüminyum
Kondansör, SOT, SOP, QFP, QFN, BGA vb. |
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
350 mm ((L) x 300 mm ((W) |
| PCB Taşımacılığı |
3 bölümlü raylı otomatik taşıyıcı, PCB destek cihazı |
| Fırçayı değiştir |
Otomatik nozel değişimi (19 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows sistemi)
Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
X&Y ekseni tarafından tahrik edilenPanasonic servo motorları
|
| Işınlama sistemi |
Yerleştirme vidaları + Doğrusal kılavuzlar |
| Besleme sistemi |
50 NXT 8mm standart besleme yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Uçak kamerası x 6 (üçleme boyutu: 16mmx16mm);
IC kamerası x 1 (alet boyutu: 36mmx36mm);
Kamerayı işaretle x 2 |
Bölüm listesi:
| Ürün |
miktarı |
Ürün |
miktarı |
| TC06 Al ve yerleştirme makinesi |
1 |
Yağlama yağı |
1 |
| Fırınlar |
8 |
Filtre |
4 |
| Araç kutusu |
1 |
Hızlı bağlantı |
1 |
| Garanti Kartı |
1 |
Fare Yastığı |
2 |
| Kullanıcı Kılavuzu |
1 |
Güç Kablosu |
2 |
| Test Raporu |
1 |
Klavye |
1 |
| Fırça |
1 |
Fare Yastığı |
1 |
| Pinçet |
1 |
LCD |
1 |

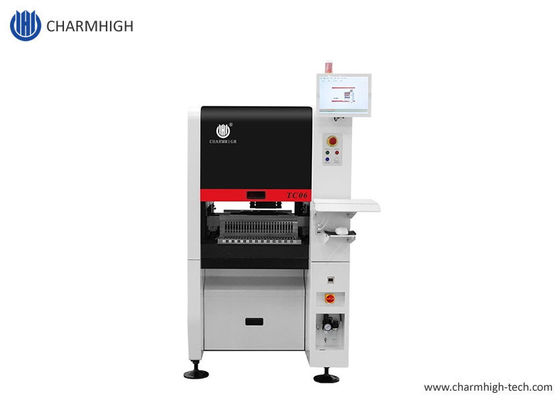

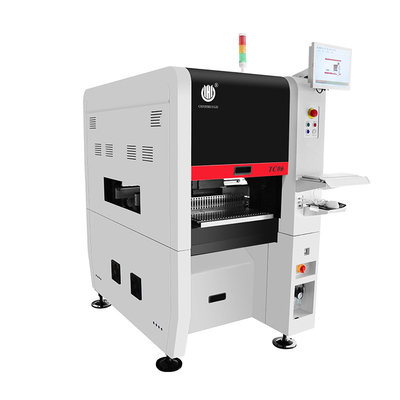

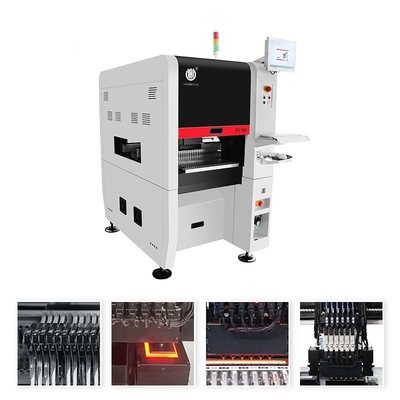

Charmhigh TC06, 6 başlı 50 adet besleyici:
Bu al ve yer makinesi kompakt ve sevimli, ama inanılmaz derecede güçlü.
TC06 avantajları:
- CPK'yı desteklemek, bir toplama ve yerleştirme makinesi seçimi için önemli bir anahtardır ve SMT üretim sürecini daha istikrarlı hale getirir.
-ANC: Otomatik nozel değişimi, nozeller bileşenlere göre otomatik olarak tahsis edilebilir, SMT üretimini daha akıllı ve daha verimli hale getirir.
- Yüksek hassasiyetli evrensel montaj kafası: bir makine yüksek istikrarla çeşitli bileşenlerin montaj ihtiyaçlarını karşılayabilir
-Alçak demir taban yapısı, toplama ve yerleştirme makinesi yüksek hızda pürüzsüz çalışır, mermerden daha iyi.
- Panasonic servo motoru tarafından tahrik edilen X&Y eksen, makinenin uzun süreli istikrarını ve hassasiyetini sağlar.
Charmhigh TC06: CPK tespiti geçti.TC06:CPK≥1.0Destek 01005.Yüksek hassasiyetli model:
CPK tespiti nedir?
CPK, işlem yeteneği endeksine atıfta bulunur, bu, bir alıcı ve yerleştirme makinesinin üretiminde ne kadar tutarlı ve doğru olduğunu gösteren bir ölçümdür.Eğer CPK yüksekse, makinenin bileşenleri tam olarak ihtiyaç duydukları yere yerleştirmekte gerçekten iyi olduğu anlamına gelir.ve montaj sürecinde daha fazla hata olabilirBen.t bize makinenin üretim sırasında kalitesinin ne kadar istikrarlı olduğunu gösterir.
CPK < 1: Düşük
1 ≤ CPK < 1.33Normal:
CPK ≥ 1.33Mükemmel.
Özetle: CPK, bir seçme ve yerleştirme makinesinin üretiminde ne kadar tutarlı ve doğru olduğunu ölçer. Temel olarak, makinenin üretim sırasında kalitesinin ne kadar istikrarlı olduğunu söyler.
Montaj örnekleri:
Düzeni nasıl seçilir?
Charmhigh fabrikasının doğrudan tedarikçisi:
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
