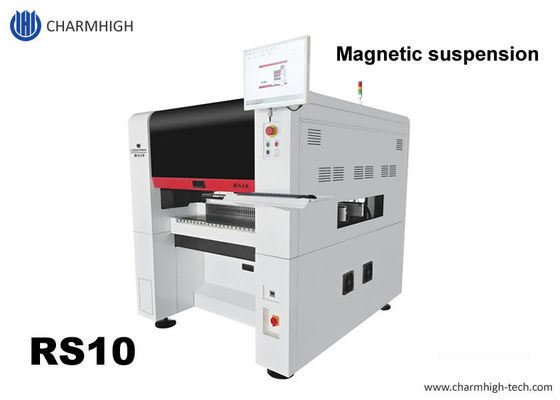

Charmhigh RS10 Gelişmiş Manyetik Süspansiyon Al ve Yerleştir MakinesiÇift doğrusal motor sürücüsü
Yüksek hızlı Yüksek hassasiyetli büyük SMT üretim hattı, PCB montaj hattı, PCBA üretimDestek 01005
Tanıtım
RS10 On başlı yüksek hassasiyetli, yüksek hızlı manyetik süspansiyonlu SMT seçme ve yerleştirme makinesi
1En iyi hız:45000CPH(Şirketimizin en iyi koşulları altında)
2Montaj Doğruluğu: ((xy) + 0.035mmCPK>1.0Min bileşen 01005
3. Bileşenler Montaj aralığı: Inch boyutu01005- 36mmX36mm ve daha büyük parçalar
4. İsteğe bağlı: mavi ışık taraması, lens montajı, 1.2m uzunluğundaki PCB montajı üretimi
Lütfen YouTube kanalımızı takip edin:
YouTube'da gerçek bir çalışma videosu:https://www.youtube.com/watch?v=gKEczMsSI8U

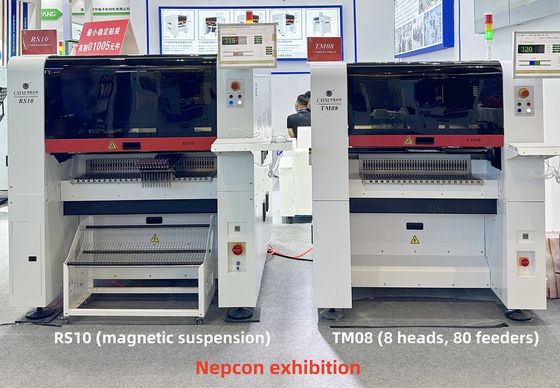

Nepcon sergisi: https://www.youtube.com/watch?v=QBc1G8YdDxI
Charmhigh atölyesi gerçek üretim: https://www.youtube.com/shorts/99TI9xDhP2M
Önemli olan:
1.Y ekseninde Çift doğrusal motor sürücü
2- CPK tespitini destekle.
3.Büyük boyutlu bileşen tanımlaması
4.ANC (otomatik nozel değiştiricisi)
5.HD IC görüş sistemi
6Endüstriyel sınıflı öğütme platformu ile çerçeve yapısı, Y ekseni iç döküm
7. İçinde inşa edilmiş vakum pompası + solenoid valf yapısı
8Otomatik termal telafi düzeltme sistemi.
9. PCB Destek Aygıtı
10Çift işaretli kamera, daha büyük PCB için iyi.
Daha fazla makine özelliği için lütfen satış müdürümüzle görüşün...

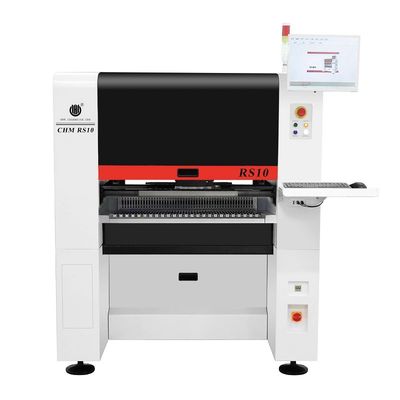

Charmhigh RS10:
| Boyutları |
1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| Ağırlık |
1930kg |
| Güç kaynağı |
AC380V (50Hz, üç fazlı), 4.5kW |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
Dahili vakum pompası |
| Montaj başı miktarı |
10 baş |
| Montaj Hızı |
45000hp (optimal); |
| Değerlendirme Doğruluğu |
(XY) ± 0.035mm CPK≥1.0 |
| Bileşen Yüksekliği |
≤ 12 mm |
| Bileşen Türü |
01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA vb.
(resistör/kondansatör/diyot/triyot/LED/IC vb.) |
| Bileşen Aralığı |
Inç boyutu 0201'den 36mm'ye*36mm'ye kadar ve daha büyük parçalar montajı. |
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
600mm ((L) × 400mm ((W) (standart);
1200mm ((L) × 400mm ((W) (ihtiyaç duyulmaz) |
| PCB Taşımacılığı |
3 bölümlü raylı otomatik taşıma, PCB desteği |
| Fırçayı değiştir |
Otomatik nozel değişimi(31 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows 7)
Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
X ekseniniServo motor,Çift doğrusal motorla çalıştırılan Y ekseni |
| Işınlama sistemi |
X&Y ekseni THK zemin topu vida ve THK sessiz doğrusal kılavuzu benimsiyor(Y ekseninde çift vidalar) |
| Besleme sistemi |
100 NXT8 mm standart besleyici yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Fly kamera×10 (alet boyutu: 16mm×16mm);
IC kamerası×1 (üçleme boyutu uygulanabilir: 36mm×36mm);
Görüntü dikme fonksiyonuna sahiptir.
İşaret kamerası×2 |

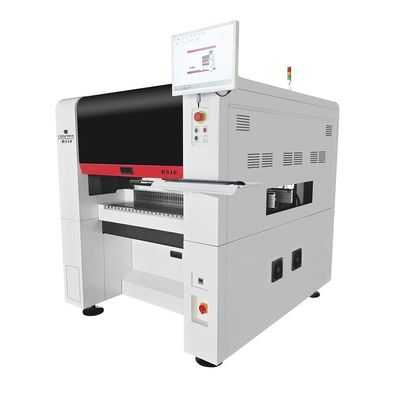

Charmhigh RS10:

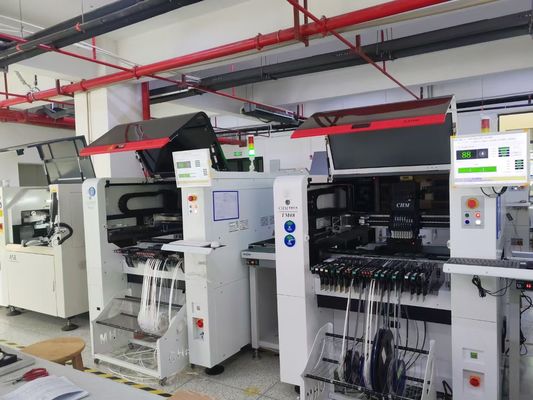

RS10 gerçek üretim her gün fabrikamızda ((100 besleyici yuvaları (Fuji NXT elektrikli besleyici ile çalışmak):
Örnekler:
Charmhigh fabrika doğrudan tedarik: (zengin stok, mükemmel satış sonrası hizmet)
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
