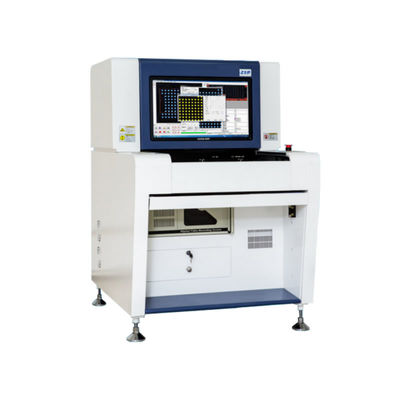

Esnek AOI Z5P Off-line AOI (yüksek kaliteli) SMT PCB montaj hattı PCBA üretimi için Otomatik Optik Denetim Makinesi
Çok fonksiyonel akıllı AOI, PCB boyutu 25*25mm - 480*330mm, destek 0201, 500 megapixel renkli kamera
Açıklama:
Z5P Off-line Otomatik Optik Denetim Makinesi çok programlı, çok kartlı test ve ön ve arka test programları arasında otomatik geçiş, akıllı kamera barkod tanıma sistemi,Uzaktan programlama ve yükseklik kontrolü fonksiyonlarının kombinasyonu.
Z5P özellikleri:
1Baskı sonrası, tekrar akıştan önce, tekrar akıştan sonra, dalga lehimleme ve diğer ilgili standart dışı testlerde etkili bir şekilde kullanılabilir.
2. akıllı program kontrolü, programları otomatik olarak çekebilir.
3İletişim modülü aracılığıyla diğer istasyon ekipmanlarıyla iletişim kurabilir ve MES ile sorunsuz bağlantı kurabilir.
4Kontrol doğruluğunu artırmak için yazılım test algoritması esnek ve serbest bir şekilde birleştirilebilir.
5. Büyük veri sunucusu modunu destekler, SPc yazılımı ile merkezi merkezi kontrol yapabilir, bir operatör birden fazla cihazı kontrol edebilir.
6. akıllı veri alarm fonksiyonu, kullanıcının üretim yönetimi ihtiyaçlarına göre verileri kontrol etmek için, özel alarm bilgilerini yöneticinin tanımlaması gerekir,Ürün kalitesini sıkı bir şekilde kontrol etmek için.
Z5P avantajları:
1Çoklu algoritmalar ve teknolojiler birleştirildi ve birlikte uygulandı.
2Çoklu paneller için eşzamanlı denetim ve panelin 2 tarafının (üst ve alt bileşenler) denetim kayması denetim verimliliğini artırır.
3Akıllı kamera barkodları tanımlama sistemi. 1D ve 2D barkodları tanımlayabilir.
4Çoklu makine izleme sistemi, tüm üretim koşullarını iyi bilebilir.
5Uzaktan programlama ve hata ayıklama, yazılımı daha kolay ve rahat hale getiriyor.
| KATEGORİ |
BİLGİ |
Özellikler |
|
Tanınma
Sistem
|
Denetim |
WDM, Renkli görüntü kontrast teknolojisi, Renk vektör analizi, benzerlik, iki-
Değer işleme teknolojisi OCR Kontür analizi, Lehimleme topu incelemesi ve Dalga DlP analizi teknolojisi vb. |
| Kamera. |
5MP renkli kamera: 20um (15um,10um seçeneği için) |
| Fener ev |
3 halka RGB LED lamba ev, özel koaksiyal optik için seçenek. |
| Görüntü İşleme Hızı |
0201 Çip |
≤ 10 ms |
| Resim başına zaman |
≤170ms |
| Denetim öğeleri |
Paste Printig Kusurları |
Yanlış hizalanmış, aşırı, yetersiz, açık yapıştırma, leke |
| Kusurları Düzeltir |
Kayıp, düzlenmemiş, çarpık, mezar taşı, pano, ters, ters kutup, yanlış, hasarlı |
| Lehim Kusurları |
Aşınma, yetersiz, kısa lehim, leke, yanlış lehim |
| Dalga Lehimleme İnceleme |
Aşırı akış, yetersiz, kısa, Fazla Lehim, Lehim boşluğu |
| Anti-statik önlemler |
Anti-statik elektrik çıkışı, anti-statik çelenk |
|
Mekanizm
Sistem
|
PCB Boyutu |
|
25x25mm~480x330mm, müşteri taleplerine göre daha büyük boyutlar yapabiliriz |
| PCB kalınlığı |
|
±2 mm |
| PCB Warp Toleransı |
|
0.5mm - 5.0mm |
| Bileşen Temizliği |
|
TOP<28/opsiyon: 55mm; BOT<75mm |
| Minimum Uzay Parçaları |
|
20um:0201 Çip,0.4 Pitch IC,15um:01005Chip, 0.3Pitch IC |
| X Y platformu |
Sürücü |
Değişim Servo Sistemi |
| Yönlendirme |
<10um |
| Hareket Hızı |
700 mm/s |
| Yumuşak Sistem |
İşletim Sistemi |
Microsoft Windows 10 |
| Kontrol ve Tanımlama |
Özellikleri |
Programı otomatik olarak çağırın ve PCB'nin üst veya alt tarafını belirleyin; PCB programlamasını desteklemeyin; Intelligencommunication, MES ile bağlantı;Akıllı veri uyarı fonksiyonu merkezi merkezi veritabanı modelini destekler |
| Operasyon |
Grafik programlama, kullanımı kolaydır, Çoklu algoritmalar özgür bir şekilde birleştirilebilir, Çevrimdışı prog ramming 8debugging'i destekler:SPC raporlarını otomatik olarak oluşturur |
| Mark |
Sayıları işaretle |
3 not seçilebilir |
| Hız Tanımak |
0.5s/pcs |
| Diğerleri |
Makine Boyutları (LxWxH) |
868x1055x1365mm |
| Ağırlık |
~ 310kg |
| Güç kaynağı |
AC220V:10%, tek fazlı 50/60HZ, güç tüketimi 600W |
| Çalışma ortamı |
Sıcaklık10-40°C nem 30-80% RH |

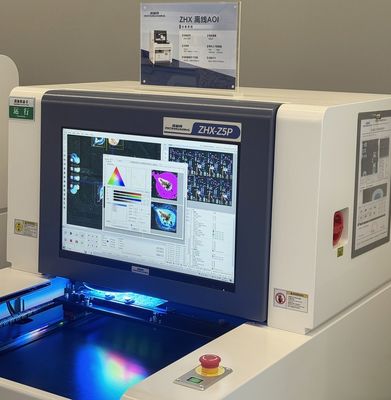

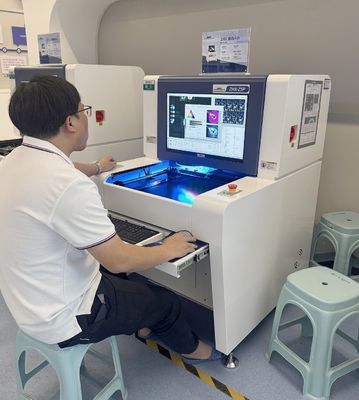

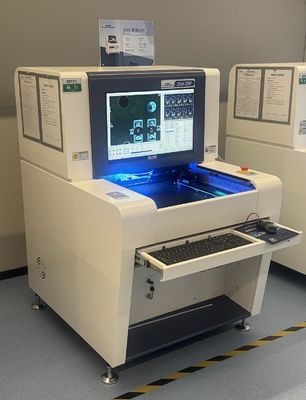

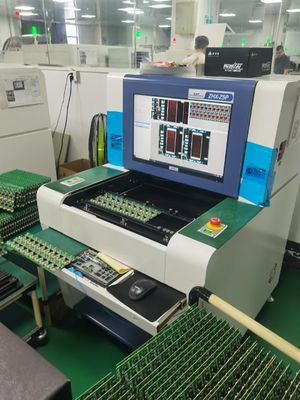

Yüzde yüz gerçek fotoğraflar.
Orijinal renk çıkarma ve analiz teknolojisi
Çekim görüntüsünün özel mikro renk ekstraksiyonu ile, standart şablon set özel mikro renk yüzey özel yerçekimi oranı, görüntü analizi ve işleme,İçeriğini tespit etme ihtiyacını daha doğru bir şekilde çıkarmak için, algılama doğruluğu yüksektir. Çok marka ve çok kartın bölgesel uygulaması, ürünlerin test gereksinimlerine daha iyi adapte olabilir ve daha yüksek uygulanabilirliğe sahiptir.
Akıllı teneke boncuk tespit algoritması
Substrat üzerindeki teneke boncuklarının renginin, parlaklığının ve şeklin ve renk özelliklerinin analizi ve işleyişi ile, substrat üzerindeki teneke boncukları tespit edilebilir ve analiz edilebilir.Bireysel parçalardaki teneke boncukları tespit edilebilir., ve tüm plaka üzerindeki teneke boncukları, altyapının genel resim çerçevesi ile de tespit edilebilir.
Tek kutu birden fazla algoritma
Çeşitli algoritmaların kapsamlı bir şekilde uygulanması, ürün tespitinin doğrudan oranını büyük ölçüde iyileştirir ve yanlış yargılama oranını azaltır ve test etkisi daha iyidir.Tek bir algılama kutusu, birden fazla algılama algoritmasının birleşimini gerçekleştirmek için kullanılır, ve ürün kalitesi farklı açılardan ilkeyi analiz ederek analiz edilir ve tespit edilir.
