Yüksek hassasiyetli CHM-551P SMT 4-başlı üretim hattı PCB montajı için 4 bölgelik reflow fırını ile

Yüksek hassasiyetli CHM-551P SMT 4-başlı üretim hattı PCB montajı için 4 bölgelik reflow fırını ile
High Precision 4-head CHM-551P SMT Production Line with 4-zone Reflow Oven for PCB Assembly
Yüksek hassasiyetli CHM-551P SMT 4-başlı üretim hattı PCB montajı için 4 bölgelik reflow fırını ile Yüksek hassasiyetli CHM-551P SMT 4-başlı üretim hattı PCB montajı için 4 bölgelik reflow fırını ile Yüksek hassasiyetli CHM-551P SMT 4-başlı üretim hattı PCB montajı için 4 bölgelik reflow fırını ile Yüksek hassasiyetli CHM-551P SMT 4-başlı üretim hattı PCB montajı için 4 bölgelik reflow fırını ile Yüksek hassasiyetli CHM-551P SMT 4-başlı üretim hattı PCB montajı için 4 bölgelik reflow fırını ile Yüksek hassasiyetli CHM-551P SMT 4-başlı üretim hattı PCB montajı için 4 bölgelik reflow fırını ile

Büyük resim :  Yüksek hassasiyetli CHM-551P SMT 4-başlı üretim hattı PCB montajı için 4 bölgelik reflow fırını ile

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Charmhigh
Sertifika: CE
Model numarası: chm-551p küçük ve orta boy SMT üretim hattı
Belge: Charmhigh CHM-551P - Catalo...og.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 takım
Fiyat: $15,200~$18,000
Ambalaj bilgileri: Kontrplak Kutu İhracatı
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T
Yetenek temini: Ayda 50
İletişim

Yüksek hassasiyetli CHM-551P SMT 4-başlı üretim hattı PCB montajı için 4 bölgelik reflow fırını ile

Açıklama
lehim pastası yazıcı: Yarı otomatik şablon yazıcısı CHM-3250 Yerleştir mahcine: Charmhigh chm-551p (4 kafa)
Akıntı fırını: CHM-F830-PC (4 bölge, yukarı4+aşağı4, raylı, PC'li) Diğer makineler: SMT konveyörü 50/ 60cm
Vurgulamak:

PCB montajı için SMT geri akış fırını

,

Yüksek hassasiyetli CHM-551P geri akış fırını

,

F830 SMT üretim hattı fırını

Yüksek kaliteli 4 başlı CHM-551P F830 Reflow Ovenli Kompakt SMT Üretim hattı
Profesyonel PCBA üretimi için yüksek hassasiyetli 4 başlı seçme ve yerleştirme makinesi ve gelişmiş geri akış fırını ile tam PCB montaj çözümü.

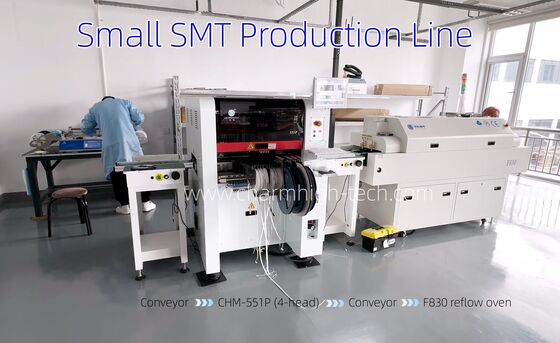

Tam Paket İçeriyor
  • 3250 Yarım otomatik lehimli pasta yazıcısı
  • SMT taşıyıcı sistemi
  • CHM-551P Charmhigh 4 başlı toplama ve yerleştirme makinesi
  • SMT taşıyıcı 50 veya 60cm
  • CHM-F830-PC geri akış fırını (4 üst + 4 alt sıcaklık bölgesi)
CHM-551P Al ve Yerleştir Makinesi Özellikleri
Boyutları 1020mm ((L) × 1180mm ((W) × 1450mm ((H)
Ağırlık 556kg
Güç kaynağı AC220V (50Hz, tek fazlı) 1.5kW (ortalama güç 350W)
Havalandırma 0.5MPa ~ 0.7MPa
Montaj başı miktarı 4 baş
Montaj Hızı 14,400 CPH (optimal)
Değerlendirme Doğruluğu (XY) ± 0,035 mm; CPK≥1.0
Bileşen Yüksekliği 12 mm
Bileşen Tipleri 0201/0402/0603 ila 5050/SOT/SOP/QFP/QFN/BGA vb.
Direnç/kondansatör/diyot/triyot/LED/IC vb.
0201'den 30×30 mm'ye kadar büyük parçalara kadar
PCB kalınlığı 0.6mm ~ 3.5mm
PCB Boyutu 350mm ((L) × 270mm ((W) (Standard)
600mm ((L) × 350mm ((W) (Farklı)
Fırçayı değiştir Otomatik nozel değişimi (13 delikli nozel kütüphanesi)
Kontrol Sistemi Monitör, klavye ve fare ile Linux sistemi
Sürücü Sistemi Esnek S-kurba hızlandırma/dayanımlı X&Y eksenli servo motorlar
Işınlama sistemi Top vida + doğrusal rehber
Besleme sistemi 50 Yamaha 8mm standart pnevmatik/elektrik besleyici yığınları
IC tepsisi ve çubuk besleyicisi için uygundur
Görme Sistemi 4 anlık çekim kamerası (14x14mm'e kadar bileşenler)
1 IC kamerası (30×30mm'ye kadar bileşenler)
2 işaretli kameralar
CHM-F830-PC Geri akış fırını özellikleri
Model CHM-F830-PC (PC kontrolü, 4 üst + 4 alt bölge, 300 mm genişlik)
Isıtma Bölgeleri 4 üst + 4 alt
Isıtma süresi 1400mm
Soğutma Bölgeleri 2
PCB en yüksek genişliği Ağ genişliği 300 mm, ray ayarlanabilir 200 mm
Taşıyıcı yüksekliği 880±20mmlik ağlar
Taşıma sistemi Mesh taşıyıcı + Demiryolu taşıyıcı
Taşıyıcı Hızı 0-2000mm/dakika
Güç kaynağı 5 tel 380V 50/60Hz
Başlangıç Gücü 10kW
Çalışma Gücü Yaklaşık 2.5kW.
Kontrol Sistemi Endüstriyel PC + monitör
Isınma Zamanı 15-20 dakika.
Sıcaklık aralığı Oda sıcaklığı - 350°C
Sıcaklık Kontrolü Endüstriyel PC + Sıcaklık modülü kontrolü, SSR Sürücüsü
Sıcaklık Doğruluğu ±1°C
Sıcaklık dağılımı hatası ±3°C
Net Ağırlık Yaklaşık 230 kg.
Boyutları 2500mm ((L) × 650mm ((W) × 1400mm ((H)
Yüksek hassasiyetli CHM-551P SMT 4-başlı üretim hattı PCB montajı için 4 bölgelik reflow fırını ile 0

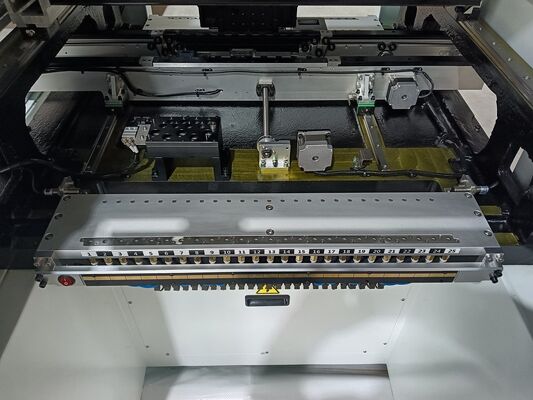

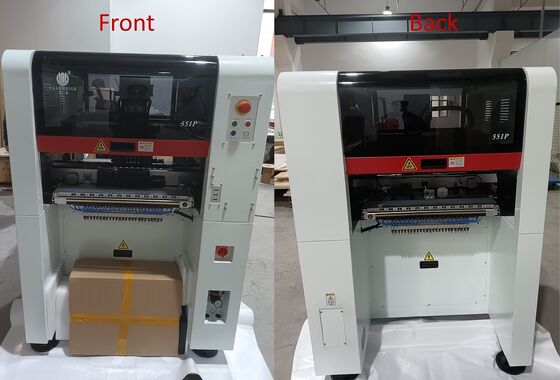

Yüksek hassasiyetli 4 başlı CHM-551P dökme demir çerçeve ile
Maksimum istikrar ve hassasiyet için sağlam dökme demir yapısı olan 0201 bileşenlerini destekliyor.
Yüksek hassasiyetli CHM-551P SMT 4-başlı üretim hattı PCB montajı için 4 bölgelik reflow fırını ile 1

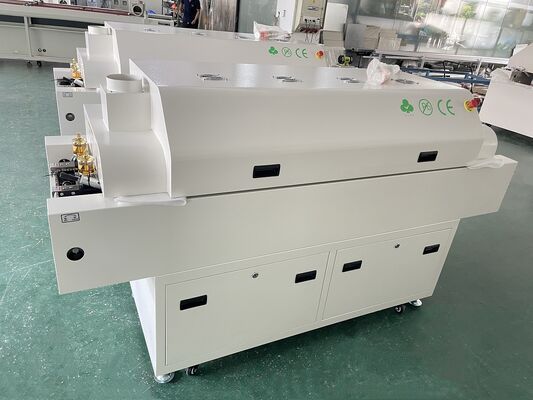

CHM-F830-PC Kompakt Geri Akış Fırını
Otomatik ray ayarlama ve hassas sıcaklık profilleri için PC kontrolü özellikleri.
Yüksek hassasiyetli CHM-551P SMT 4-başlı üretim hattı PCB montajı için 4 bölgelik reflow fırını ile 2
Garanti ve Destek
Tam makine garantisi: Satın alma tarihinden itibaren 1 yıl ömür boyu servis desteği ile.
  • Fabrika doğrudan yedek parça tedarik
  • Çevrimiçi teknik destek ve sorun giderme
  • Satış sonrası hizmet
  • Her makine gönderilmeden önce %100 test edilmiştir.
Teknik Destek Teması
Kimi Liu
Cep telefonu/WhatsApp: +8613510675756
Email: kimi@charmhigh-tech.com
YouTube:@KimiLiuCharmhigh
Ek bilgi ve video gösterileri için lütfen e-posta yoluyla bize ulaşın.
