Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı

Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı
Small & High Precision 4-head SMT Line PCBA Manufacturing PCB Assembly
Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı

Büyük resim :  Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Charmhigh
Sertifika: CE
Model numarası: chm-551p küçük ve orta boy SMT üretim hattı
Belge: Charmhigh CHM-551P - Catalo...og.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: $15,200~$18,000
Ambalaj bilgileri: Kontrplak Kutu İhracatı
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T
Yetenek temini: Ayda 50
İletişim

Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı

Açıklama
lehim pastası yazıcı: Yarı otomatik şablon yazıcısı CHM-3250 Yerleştir mahcine: Charmhigh chm-551p (4 kafa)
Akıntı fırını: CHM-F830-PC (4 bölge, yukarı4+aşağı4, raylı, PC'li) Diğer makineler: SMT konveyörü 50/ 60cm

Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı
PCB montajı üretimi için küçük ölçekli, yüksek hassasiyetli yüzey montaj teknolojisi hattı, gelişmiş otomasyon ve hassas bileşenlere sahip.

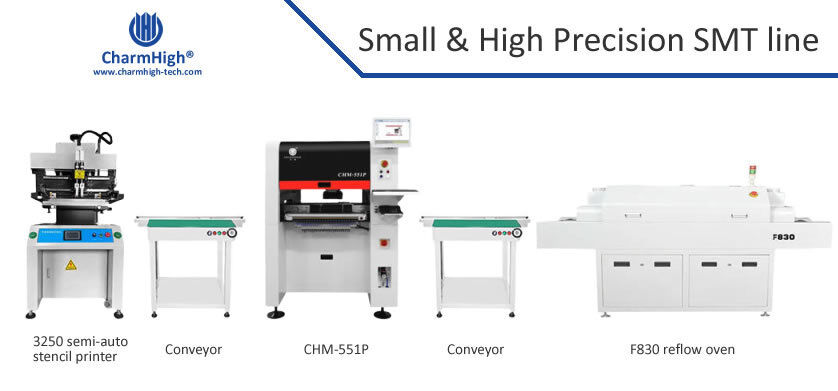

Paket İçeriği

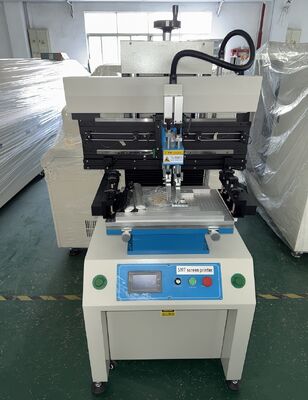

  • 3250 Yarım otomatik lehimleme pasta yazıcısı
  • SMT taşıyıcı
  • CHM-551P Charmhigh 4 başlı toplama ve yerleştirme makinesi
  • SMT taşıyıcı
  • F830 Geri akış fırını (yukarı 4 + aşağı 4 sıcaklık bölgesi)

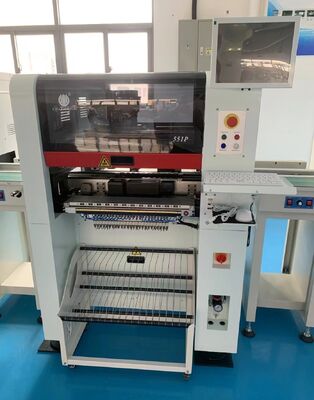

CHM-551P Özellikleri
Boyutları 1020mm ((L) x 1180mm ((W) x 1450mm ((H)
Ağırlık 556kg
Güç kaynağı AC220V (50Hz, tek fazlı) 1.5kw (ortalama güç 350w)
Havalandırma 0.5MPa ~ 0.7MPa
Vakum Üretimi Dahili vakum pompası
Montaj başı miktarı 4 baş
Montaj Hızı 14400CPH (optimal)
Değerlendirme Doğruluğu (XY) ± 0,035 mm; CPK≥1.0
Bileşen Yüksekliği 12 mm
Bileşen Türü 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA vb.
(resistör/kondansatör/diyot/triyot/LED/IC vb.)
0201'den daha büyük bileşene kadar 30*30mm boyutunda
PCB kalınlığı 0.6mm~3.5mm
PCB Boyutu 350mm ((L) x 270mm ((W) (Standard)
600mm ((L) x350mm ((W) (Farklı)
Fırçayı değiştir Otomatik nozel değişimi (13 delikli nozel kütüphanesi)
Kontrol Sistemi Monitör, klavye ve fare ile donatılmış Linux sistemi
Sürücü Sistemi Servo motorlar tarafından tahrik edilen X&Y ekseni; esnek S eğri hızlandırma ve yavaşlatma
Işınlama sistemi Top vida + doğrusal rehber
Besleme sistemi 50 Yamaha 8mm standart pnevmatik/elektrik besleyici yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur)
Görme Sistemi Hızlı çekim kamerasıx4 (üçleme boyutu: 14mm×14mm)
IC camerax1 (alet boyutu: 30mm×30mm)
Kamerax2 işaretle.

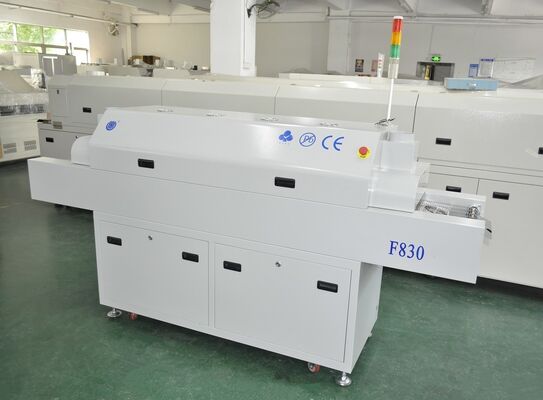

F830 Tekrar akışlı fırının özellikleri
Model CHM-F830
Isıtma Bölgeleri Sayısı Yukarı 4 + Aşağı 4
Isıtma Bölgeleri Uzunluğu 1400mm
Isıtma modeli Yukarı: Sıcak hava; Alt: Sıcak hava (Sıcak havanın zorla konveksiyonu, Tayvan SAYA motoru)
Soğutma Bölgeleri 2 Plasma DC fanı
PCB'nin en büyük genişliği 300mm ( paslanmaz çelik ağ kemeri)
Taşıyıcı Yönü L-> R
Taşıyıcı yüksekliği 880±20 mm
Taşıma Modu Ağlı kemer
Taşıyıcı Hız Arası 0-2200mm/min
Güç kaynağı 5 tel, 3 fazlı, 380V 50/60Hz
Güç çalıştır 10KW
Güç tüketimi Yaklaşık 2.5KW
Isınma Zamanı Yaklaşık 15-20 dakika.
Sıcaklık ayarlama aralığı Oda sıcaklığı-380°C
Sıcaklık kontrol yöntemi Araç kontrolü
Yakın bölge arasındaki sıcaklık farkı 70 °C, kurşunsuz işlemin en yüksek standartlarına karşılık gelebilir
Sıcaklık Kontrolünü Kesinleştir ±2°C
PCB üzerindeki sıcaklık sapması ±2°C
Normal olmayan alarm Normal olmayan sıcaklık (daimi sıcaklıktan sonra çok yüksek veya çok düşük)
Açık Yol Kılavuz
Boyut ((L*W*H) mm 2500*650*1400MM
Ağırlık Yaklaşık 220 kg.
Ürün Resimleri
Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı 0 Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı 1 Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı 2 Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı 3 Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı 4 Küçük ve Yüksek Hassasiyetli 4 Başlı SMT Hattı PCBA Üretim PCB Montajı 5
Garanti ve Destek

Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.

Makine yedek parçalarını hep tedarik ederiz. Fabrika güvenilir doğrudan tedarik.

Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.

Birer birer satış sonrası hizmet sağlayın.Gemiye çıkmadan önce her makine %100 test edilmiş.
