Çift TC06 Al ve Yerleştir Makineleri Tam otomatik SMT Üretim hattı

Çift TC06 Al ve Yerleştir Makineleri Tam otomatik SMT Üretim hattı
Dual TC06 Pick and Place Machines Fully-automatic SMT Production Line
Çift TC06 Al ve Yerleştir Makineleri Tam otomatik SMT Üretim hattı Çift TC06 Al ve Yerleştir Makineleri Tam otomatik SMT Üretim hattı Çift TC06 Al ve Yerleştir Makineleri Tam otomatik SMT Üretim hattı Çift TC06 Al ve Yerleştir Makineleri Tam otomatik SMT Üretim hattı Çift TC06 Al ve Yerleştir Makineleri Tam otomatik SMT Üretim hattı

Büyük resim :  Çift TC06 Al ve Yerleştir Makineleri Tam otomatik SMT Üretim hattı

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Charmhigh
Sertifika: CE
Model numarası: TC06
Belge: Charmhigh TC06 - Catalog.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 adet
Fiyat: $61200~$75000
Ambalaj bilgileri: Kontrplak Kutu İhracatı
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T
Yetenek temini: Ayda 50
İletişim

Çift TC06 Al ve Yerleştir Makineleri Tam otomatik SMT Üretim hattı

Açıklama

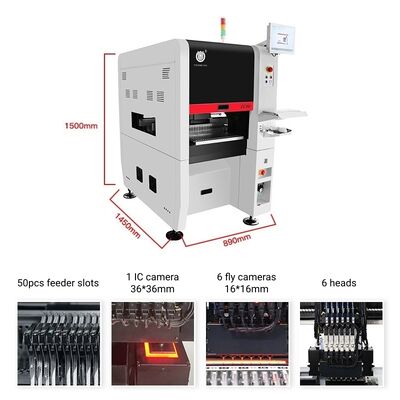

TC06 boyutu: 890x1450x1500mm(UxGxY) Net ağırlığı: 960kg
Güç: AC220V (50 Hz, tek fazlı) optimum hız: 27800 CPH
Besleyici: 50pcs NXT Elektrik Besleyicisini Destekleyin PCB boyutu: 350mm (l) * 300mm (W)
Min. ve maksimum bileşen: 01005 - 36*36mm IC Bileşen maksimum yüksekliği: 12 mm

Çift TC06 Al ve Yerleştir Makineleri Tam otomatik SMT Üretim hattı
Ürün Genel Görünümü

PCBA üretimi için yüksek kaliteli çift TC06 toplama ve yerleştirme makineleri SMT montaj hattı.iki Charmhigh TC06 6 başlı seçme ve yerleştirme makinesine sahip, maksimum verimlilik ve verimlilik için birlikte çalışır.

Her bir TC06, yüksek karışımlı PCB montajı için istikrarlı, tekrarlanabilir kaliteyi sağlayan ± 0.03mm konumlama doğruluğu ve CPK≥ 1.0 işlem yeteneği ile 27,800 CPH'lik optimum montaj hızı sağlar.(27800CPH+27800CPH=55600CPH).

Bu tam SMT hattı, otomatik nozzle değiştiricileri (19 delikli nozzle kütüphanesi) ile çift 6 başlı montaj sistemleri, makine başına 50 NXT elektrikli besleyici yuvası,ve 6 uçuş kamerası olan gelişmiş görüş sistemleriBirim başına 1 IC kamera ve 2 Mark kamera.

Dar 890 mm genişliğinde tasarım standart asansörlere ve kompakt fabrika katlarına uyabilir, tesis değişiklikleri olmadan esnek çift makine dağıtımını sağlar.Akıllı termal telafi, ve otomatik kalibrasyon, 24/7 üretim ortamlarında bile uzun vadeli hassaslık istikrarını sağlar.

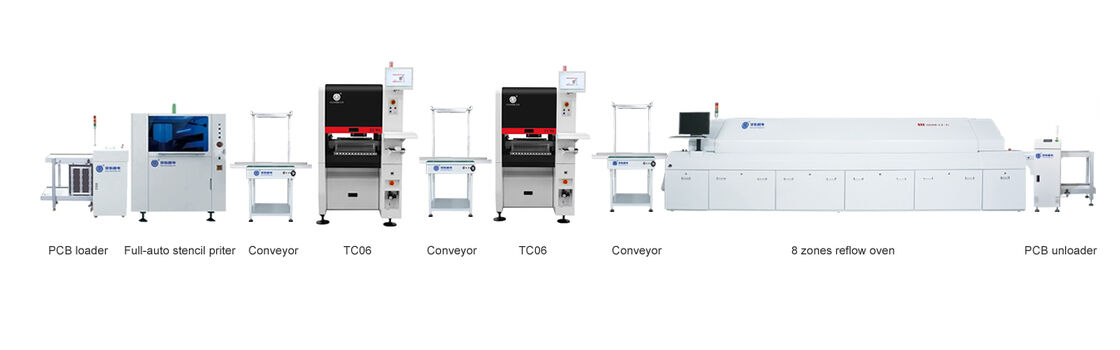

Üretim hattı paketi
  • PCB yükleyicisi 250LD
  • Tam otomatik lehimleme pasta yazıcısı E6
  • Taşıyıcı 50cm
  • TC06 6 başlı al ve yerleştirme makinesi (6 başlı)
  • Taşıyıcı 50cm
  • TC06 6 başlı al ve yerleştirme makinesi (6 başlı)
  • Taşıyıcı 50cm
  • CHM-PC850 8 bölgelik geri akış fırını
  • PCB açıcı 250ULD
TC06 Teknik özellikler
Boyutları 890mm ((L) x 1450mm ((W) x 1500mm ((H)

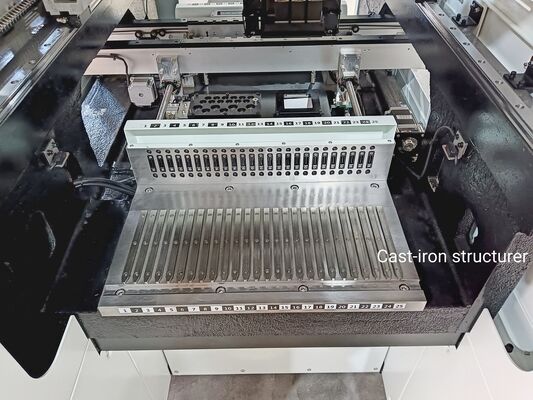

Ağırlık 960kg (Demir yapı)
Güç kaynağı AC220V (50Hz, tek fazlı), 3kW
Havalandırma 0.5MPa ~ 0.7MPa
Vakum Üretimi Dahili vakum pompası
Montaj başı miktarı 6
Montaj Hızı 27800 CPH (optimal)
Değerlendirme Doğruluğu (xy) +30μm, CPK≥1.0
Bileşen Yüksekliği ≤ 12 mm
Bileşen Aralığı Direnç kondansatörü hariç, silindirli diyot, alüminyum kondansatör, SOT, SOP, QFP, QFN, BGA vb.
Bileşen Boyutu 01005'den 36*36mm'e kadar ve daha büyük parça montajı
PCB kalınlığı 0.6mm~3.5mm
PCB Boyutu 350mm ((L) x 300mm ((W)
PCB Taşımacılığı 3 bölümlü raylı otomatik taşıyıcı, PCB destek cihazı
Fırçayı değiştir Otomatik nozel değişimi (19 delikli nozel kütüphanesi)
Kontrol Sistemi Monitör, klavye ve fare ile donatılmış yerleşik endüstriyel bilgisayar (Windows sistemi)
Sürücü Sistemi Panasonic servo motorları tarafından tahrik edilen X&Y eksen
Işınlama sistemi Yerleştirme vidaları + Doğrusal kılavuzlar
Besleme sistemi 50 NXT 8mm standart besleyici yığınları (IC tepsisi ve çubuk besleyicisi için de uygundur)
Görme Sistemi Uçan kamera x 6 (yapılabilir bileşen boyutu: 16mmx16mm); IC kamera x 1 (yapılabilir bileşen boyutu: 36mmx36mm); Mark kamera x 2
Ana Özellikler
  • Montaj Hızı: 27.800 CPH (makine başına optimal)
  • Bileşen aralığı: 01005 ila 36×36mm (BGA, QFN, QFP, SOP, LED, dirençler, kondansatörler)
  • PCB Boyutu: 350 mm × 300 mm'ye kadar
  • PCB kalınlığı: 0.6mm - 3.5mm
  • Güç: AC 220V, makine başına 3kW
  • Sürüş Sistemi: THK toprak vidaları ve doğrusal kılavuzlar ile Panasonic servo motorları
Ürün Resimleri

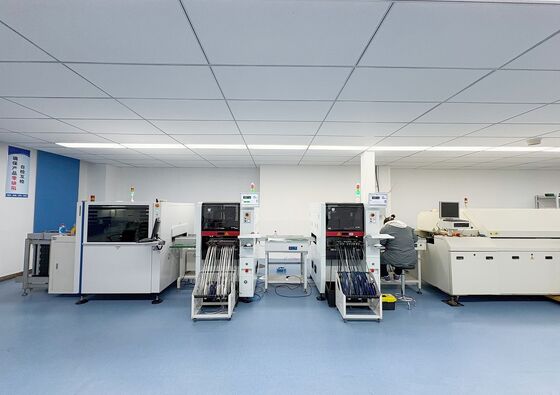

Charmhigh TC06 SMT pick and place machine full-automatic SMT line Customer site installation of TC06 SMT production line TC06 pick and place machine in operation Charmhigh reliable factory supply
Hizmet ve Garanti

Tam makine satın alma ve ömür boyu hizmet zamanından itibaren 1 yıl garanti süresi vardır.Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.

Satış sonrası hizmetleri birer birer sağlıyoruz.

Teknik Destek

Kimi Liu:Mob & WhatsApp: +86 135 106 75756

E-posta adresi:kimi@charmhigh-tech.com

Bizi takip edin.YouTube

Daha fazla bilgi almak isterseniz lütfen e-posta yoluyla bize ulaşın.

Çekici, güvenilir fabrika tedarikleri.
