Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi

Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi
Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi

Büyük resim :  Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Puhui
Sertifika: CE
Model numarası: T961
Belge: T-961 Manual.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: $1850 free shipping
Ambalaj bilgileri: tahta kutu
Teslim süresi: 2-3 gün
Ödeme koşulları: <i>T/T;</i> <b>T / T;</b> <i>Paypal</i> <b>Paypal</b>
Yetenek temini: AYLIK 200

Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi

Açıklama
Güç: 3.5KW Boyutları: 1000*466*445mm
Isıtma bölgesi miktarı: Yukarı3/Down3 ısıtma alanı: 230*730mm
ısınma süresi: Yaklaşık 7 dakika
Vurgulamak:

T961 Masaüstü Reflow Fırın

,

730 * 230mm Masaüstü Reflow Fırın

,

3.5KW Lehimleme Makinesi

En İyi Konveyör Tipi Mini Masaüstü SMT Reflow Fırın T961

230*730mm 6 Bölge 3.5KW Lehimleme Kaynak Makinesi, LED / SMD için özel tasarım


Bizden satın alın çevrimiçi mağaza doğrudan en düşük fiyatla:

T961: https://www.charmhigh-smt.com/sale-481488-t961-desktop-conveyor-reflow-oven-230-730mm-infrared-ic-heater-soldering-oven-puhui-220v.htm


T961 için Teknik Parametreler:

Model

T-961

Isıtma bölgesi miktarı

yukarı3/aşağı3

Isıtma bölgesinin uzunluğu

730mm

Isıtma tipi

akıllı seviye sirocco ve hızlı kızılötesi ısıtma

Soğutma bölgesi miktarı

1

PCB kartının maksimum genişliği

230mm

Çalışma yönü

sol→sağ

Teslimat seçenekleri

Net iletim&zincir iletimi

Konveyör bant hızı

0-290mm/dak

Güç kaynağı

220V  50/60Hz

Tepe gücü

3.5KW

Isınma süresi

Yaklaşık 7 dakika

Sıcaklık kontrol aralığı

Oda sıcaklığı-300

Sıcaklık kontrol modu

PID kapalı döngü kontrolü

Sıcaklık kontrol doğruluğu

±1

PCB sıcaklık dağılım sapması

±2

Genel boyutlar

1000×466×445mm

Makine ağırlığı

70KG


Açıklama:

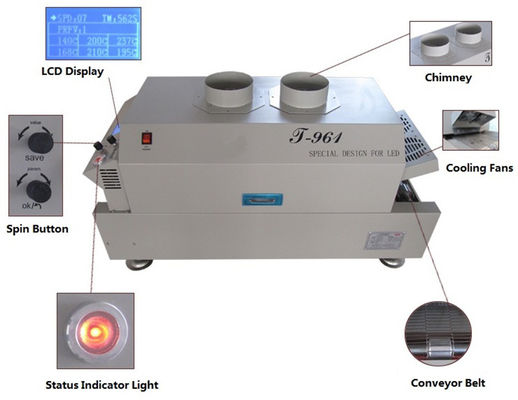

1. Bu makine, LED ve BGA bileşenlerinin kesintisiz lehimlenmesi için uygun, özel tasarım rüzgar çarkı, hız kararlılığı ve homojen sıcaklıkla donatılmış, akıllı seviye sirocco ve hızlı kızılötesi ısıtma teknolojisini seçer.

2. Bu makine, paletli tip ve altı sıcaklık alanı ısıtma sistemleri ile donatılmıştır ve her sıcaklık alanı bağımsız PID kontrolü ve yukarı-aşağı ısıtma tipi kullanır, iç sıcaklığı daha doğru ve orantılı hale getirebilir, sadece yaklaşık 7 dakika sürer, oda sıcaklığından çalışma sıcaklığına ısınmasını sağlayabilir.

3. Akıllı sıcaklık dalgası ısıtma tipi, büyük kapasiteli dalga seçimi, çeşitli kaynak teknolojisi gereksinimlerini karşılayabilen sekiz sıcaklık dalgasına sahiptir.
4. Programlanabilir teknoloji kullanın, sıcaklık dalgası bellek depolama işlevini önceden ayarlayın, tüm kaynak işlemini önceden ayarlanmış dalganıza göre otomatik olarak tamamlayabilirsiniz.
5. Termokupl sıcaklık ölçümünü benimseyin ve telafi devresini ekleyin, sıcaklık ölçümünü daha doğru, dalgayı daha mükemmel hale getirin.6. PID akıllı sıcaklık kontrol teknolojisini kullanın; sıcaklık kontrolünü daha doğru hale getirin.    İthal büyük akımlı katı hal rölesi temassız çıkışı benimseyin, hızlı veya kesintisiz ısınma nedeniyle IC veya devre kartı hasarını etkili bir şekilde önleyebilir, tüm kaynak işlemini daha bilimsel güvenli hale getirin.

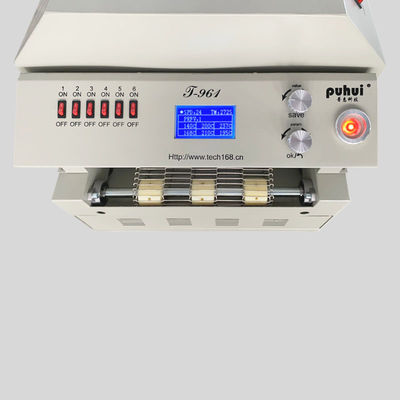

7. İletim sistemi, ithal frekans dönüşüm motorunu, PID kapalı döngü hızını, sorunsuz çalışmayı,  hız ayarlanabilir aralığı 0-290mm/dak benimser.8. Bağımsız tekerlek yapısını ve özel paslanmaz çelik destek kullanın, dayanıklı aşınmaya dayanıklı sorunsuz çalışır, hız  hassasiyeti ±10mm/dak'ya ulaşabilir.9. Gerekli olduğunda PCB kartının düşük sıcaklıkta olmasını sağlamak için bağımsız soğutma bölgesi.10. Kullanıcı dostu insan-makine çalışma arayüzü, mükemmel LCD ekran, PC'ye bağlanmaya gerek yok, tüm onarım sürecini çok net bir şekilde izleyebilirsiniz.
11. Ergonomik tasarım, pratik ve kolayca çalıştırılır. İyi yapı kalitesi, aynı zamanda hafif ve küçük bir ayak izi, T-960'ın kolayca tezgah üzerine yerleştirilmesini, taşınmasını veya saklanmasını sağlar.


Dalga ayarı için temel:

1. Reflow lehimleme teorisi ve sıcaklık dalgası

PCB kartı ısıtma alanına (kuru alan) girdiğinde, lehim pastası içindeki çözücü ve gaz buharlaşacaktır. Aynı zamanda, akı pedi ve bileşen ucunu ve ayağını ıslatabilir. Lehim pastası erir, çöker ve pedi kaplar, bu da ped ve bileşen pimlerinin oksijeni yalıtmasına yol açar. PCB kartı ısı koruma alanına girer. PCB kartı ve bileşenler tam ön ısıtma alır. Kaynak alanına girdiğinde ve sıcaklık hızla ısındığında PCB ve bileşenlere zarar verme durumunda. PCB kartı kaynak alanına girdiğinde, sıcaklık ısınır ve lehim pastası erir. PCB kartı soğutma alanına girdiğinde, sıvı lehim pastası lehimleme noktalarını katılaştırır. Reflow işlemi tamamlanır.

Sıcaklık, kaynak kalitesinin anahtarıdır. Gerçek ve ayarlanan sıcaklık ısınma eğimi ve tepe sıcaklığı uyumlu olmalıdır. Sıcaklık 160°'ye ulaşmadan önce, lütfen ısınma hızını yaklaşık  1°/S'de kontrol edin. Çok hızlı ısınırsa, PCB kartı ve bileşenler zarar görecek ve PCB kartı şekil değiştirebilir. Öte yandan, akı çok hızlı uçar. Ve lehim kalayı topu yapmak kolaydır. Tepe sıcaklığını lehim pastası erime noktasından 20°-40° daha yüksek ayarlayın. Reflow süresini 10S~60S ayarlayın. Tepe sıcaklığı düşük veya reflow süresi kısaysa, kaynak kalitesini etkileyecek ve ciddi olan lehim pastasının erimemesine neden olacaktır. Tepe sıcaklığı yüksek veya reflow süresi uzunsa, metal gücü oksitlenecek ve kaynak kalitesini etkileyecek ve ciddi olan bileşen ve PCB kartına zarar verecektir.
2. Sıcaklık dalgasının ayarı

Dalgayı lehim pastasına ve yukarıdaki temele göre ayarlayın. Farklı lehim pastası, farklı dalgalar seçin ve ayarlayın. Ayrıca, sıcaklık dalgası PCB, bileşenlerin yoğunluğu ve boyutu ile ilgilidir. Genellikle kurşunsuz kaynak sıcaklığı erime noktasından 40° daha yüksek olmalıdır.

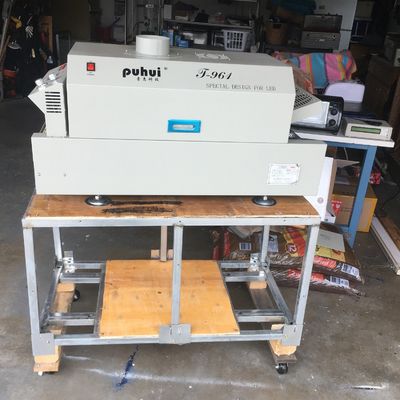

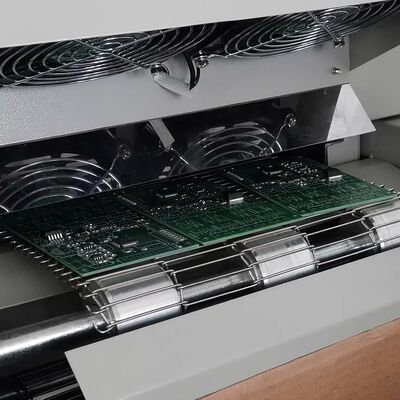

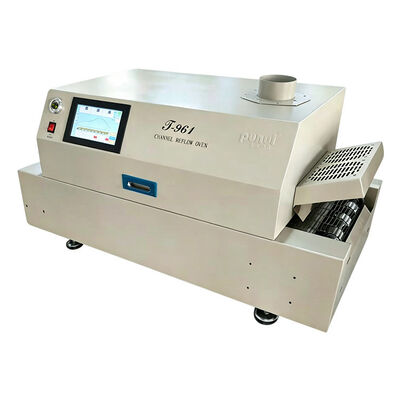

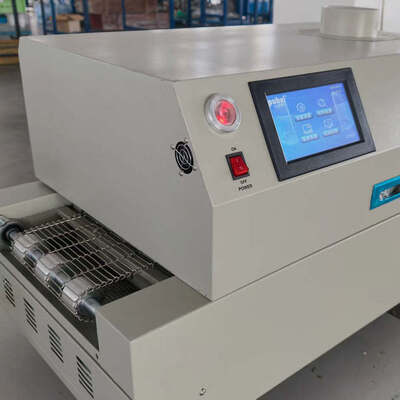

Aşağıdaki gibi %100 Gerçek Resimler:

Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi 0

Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi 1


Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi 2


Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi 3


Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi 4


Küçük SMT üretim hattı önerisi:

Konveyörlü T961 Masaüstü Reflow Fırın 730 * 230mm 6 sıcaklık Bölgeleri 3.5KW Lehimleme Makinesi 5


Garanti:

Komple makine, satın alma tarihinden itibaren 1 yıllık garanti süresine ve ömür boyu hizmete sahiptir.
Her zaman makinenin yedek parçalarını, fabrika güvenilir doğrudan tedarikini sağlıyoruz.
Çevrimiçi Soru/Cevap ve sorun giderme desteği ve teknik tavsiye hizmeti sunuyoruz.

Bire bir satış sonrası hizmet sağlayın. Her makine sevkıyattan önce %100 iyi test edilmiştir.
