CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi

CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi
CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi

Büyük resim :  CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Charmhigh
Sertifika: CE
Model numarası: CHMT48VB
Belge: CHMT48VB.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: $3800
Ambalaj bilgileri: STANDART İHRACAT AHŞAP KUTU
Teslim süresi: 1-3 iş günü
Ödeme koşulları: T/T, Western Union
Yetenek temini: Aylık 100

CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi

Açıklama
Besleyici: Letf: 29 adet; Sağ: 29 adet (toplam 58 adet) Yerleştirme Başkanı: 2 adet
memeler: 4 Nozul (Juki) Hız: görüşlü 3000cph; vizyonsuz 5000cph
Doğruluk: 0,025 mm sistem: Gömülü Linux sistemi
Türü: Hepsi bir arada makinesi, harici PC'ye gerek yok destek: kesilmiş bant, toplu tahta, özel IC tepsisi
Vurgulamak:

Hepsi Bir Arada SMT Makinesi

,

58 adet Besleyici Küçük SMT Makinesi

,

AIO Masaüstü Alma ve Yerleştirme Makinesi

CHMT48VB 58pcs besleyiciler bir makinde Charmhigh Masaüstü Seç ve Yer Makinesi Küçük SMT Makinesi

(İki taraflı yığın) Gelişmiş Al ve Yer Makinesi 110v 220V İngilizce Çevirisi CE Geçti

Küçük seri üretim ve prototip için çok uygundur!


Açıklama:

Bu CHMT48VB, CHMT48VA'nın güncelleştirilmiş bir sürümüdür ve toplam 58 adet (sol 29 adet + sağ 29 adet) çift yan besleyiciler içerir.Aldığınızdan sonra makine çalışmaya hazır..

İşleme sistemi CHMT48VA ile aynıdır ve daha farklı malzemeler kurulabilir, 502--507 farklı türde Juki nozel kullanılarak, 0402 için uygundur,0603,0805-5050, SOP, QFN, LQFP, Diyot, Transistor, BGA... vb. daha fazla müşterinin talebini karşılayabilir.

İhtiyaçları:Prototip üreticileri, hobiciler, geliştiriciler ve geliştirme grupları ve küçük fabrikalar için seri üretimi.

Toplama ve yerleştirme makinesi için HS kodu: 8479896200



CHMT48VB Müşteriden çalışma videosu:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ(İsveç)

www.youtube.com/watch?v=wYl5Az9xgec(Çin)

CHMT48VB yerleştirme IC:
www.youtube.com/watch?v=I-g8x98jmz0



- Al bakalım.Çevrimiçi mağazaEn düşük fiyatı doğrudan:

CHMT48VB:  https://www.charmhigh-smt.com/sale-487523-www-charmhigh-smt-chmt48vb-com.htm


Charmhigh CHMT48VB özellikleri:

Model CHM-T48VB
PCB alanı 10mm*10mm - 355mm*355mm
X ve Y ekseni Yolculuk 420*460mm
Z ekseni hareket aralığı 15 mm
Yerleştirme başlıkları 2 adet
Besleyiciler

Sol 29'u + sağ 29'u.
8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs,
Ön IC yığını=14 adet, özel IC tepsisi, kesilmiş bant

Görme sistemi Çift kamera (yukarı ve aşağı kameralar)
Sürücü Kapalı döngü kontrol stepper servo sürücü sistemi, asla adım kaybetmek emin olun
Z ekseninde kendiliğinden geri dönüş algılama Evet, nozellerin kırılmasını önler.
Çekme çubuğu kendi kendine geri döner - Evet.
Malzeme tespit yönteminin sızıntısı Vakum algılama, görme algılama
Dokunmatik ekran Endüstriyel dokunmatik ekran (USB fare desteği)
Ana tahta Bağımsız araştırma endüstrisi ana kurulu
Sistem Gömülü Linux sistemi
Montaj hızı 4000hp (görüş kapalı); 3000hp (görüş açık)
Montaj hassasiyeti ±0,025 mm
Bileşenler 0402-5050,SOP,QFN (kaset genişliği: 8MM,12MM,16MM,24MM)
Makine boyutu L 960mm* W 705mm* H 335mm
Vakum pompası -92KPA (2 adet, yerleşik, sessiz tip)
Dış hava kaynağı Gerek yok (makine yerleşik sessiz vakum pompası 2pcs)
Dış PC Dış PC'ye gerek yok
Voltaj 220V (110V), 50Hz/60hz
Net ağırlık 68 kg
Brüt ağırlık 82 kg



Rekabet avantajı:

1- Uygun bir yazılım.Gömülü Linux SistemiMakine, istikrarlı endüstri ana kartı, bağımsız operasyon, harici bilgisayara gerek yok, operasyon daha kolay ve daha uygun, hızlı öğrenin.
2. İçinde yapılmış dokunmatik ekran, harici monitöre gerek yok, oda tasarrufu, daha uygun işletim, USB fare de desteklenmektedir.
3Yukarıdan ve aşağıdan.iki görüş kamerası, her bir bileşen konumunu düzeltmek, her bir bileşen için ekrandan görüntü görüntü görüntüleyebilirsiniz. (max bileşen boyutu 22*22mm)

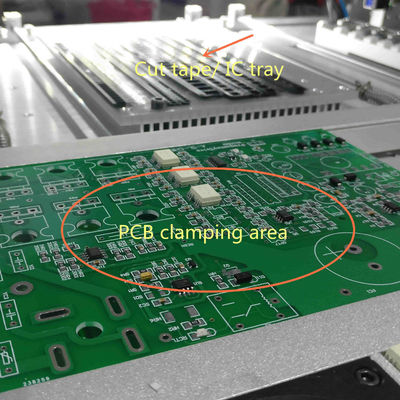

4- Evet. esnek PCB sıkıştırma armatürüFarklı boyutlarda PCB için uygundur.
5Destekledi.özel IC tepsisi, IC tepsisi makine masasına sabitlenebilir.
6. 2 adet 2 adet montaj başlığıJuki Nozzles,Juki nozelİçeride mıknatıs, böylece parmakla çıkarılabilir, anahtar, nozzles ile sökmek gerekmezDönüş açısı -180 derece +180 derece.
7.Hepsi bir makine, 29pcs besleyiciler makine dahil, başka parçalar satın almak için gerek yok, makineÇalışmaya hazır.
8.Z ekseni algılama,mAchine'in çekme iğnesi otomatik olarak başlangıç noktasına geri döner ve nozellerin kırılmasını önler.

9Maksimum destek yüksekliği 5 mm.
10.Kapalı döngü kontrolü, X, Y Eksi kodlayıcı ile, sapasağlam.
11. PCB iki bileşen pozisyonu ile kalibre, sonra dinlenme bileşenleri otomatik olarak kalibre edilecek.
12Vakum algılama, otomatik besleme ile, bir bileşen sapasağlam olursa, otomatik olarak depolama alanına atacak, sonra tekrar monte etmek için yeni bir tane seçer.

13.Görme algılamaEğer başları bileşenleri almazsa, kamera bunu algılar ve tekrar seçmek için geri döner, 3 kez seçmez,Makine alarm verir ve durur., malzeme tedarik ettikten sonra çalışmaya devam edin, yeniden başlamanıza gerek yok.

14. Dönüştürme aracı (PC sürümü) ile birlikte gelir, iş dosyasını bilgisayarda düzenler ve iş dosyasını USB portu ile makineye yükler, hızlı ve kullanışlı.
15Destek.Panelli tahtalar.
16Eğer PCB dosyanız yoksa yapabilirsiniz.yeni bir çalışma dosyası oluşturMakineye doğrudan programlamak için.

17Destek.Tek adım.

18Destek.Kesilmiş bantlar/ toplu malzeme/ tüp malzemeleri.

Neden Charmhigh'u seçtin?
1Profesyonel tasarım ve oda tasarrufu.
2Kullanıcı dostu işletim, profesyonel SMT mühendisine gerek yok, giriş seviyesi cihazı
3.Tek makine - Entegre işlem, ek pompa veya PC veya herhangi bir destek tesisine gerek yok
4Yüksek doğruluk ve güvenilirlik, manuel çalışmaların eksikliğini telafi eder
5. Profesyonel otomatik SMT üretim hattına sahip olmak için maliyet verimli, masrafları azaltmak
6Kapı kapı servisli uluslararası ekspres teslimat 3-5 iş günü
7Özellikle laboratuvar araştırma ve geliştirme için, herhangi bir patent ve tasarım açıklamasını önlemek için.

8Bir makine 5 lehimleme personeline eşittir, kolay yönetilebilir ve maliyet tasarrufu sağlayabilir.

9Charmhigh fabrika tedarikçisidir, makinelerimizin tüm parçaları kendimiz tarafından araştırılır ve üretilir.

10Charmhigh 2009 yılından beri SMT Pick and Place makinesinin profesyonel üreticisidir.


CHMT48VB için standart aksesuarlar:

1) Al ve Yerleştir Makinesi CHMT48VB 1
2) Juki nozel toplam 4pcs (503, 504, 505, 506 büyüklüğünde)
3) 8G USB sürücüsü 1
4) Güç Kablosu 1
5) İğneyi çekin
6) Çekme iğnesi için bobin1
7) Kamera konumlandırma ayarlama kara tahta 1
8) Hex anahtarı 6
9) Pinçet 1
10) Fırça 1
11) Dokunmatik ekran için kalem 1
12) IC tepsisi 4 için montaj
13) Yağ 1
14) İngilizce kullanıcı kılavuzu 1


Yüzde yüz gerçek fotoğraflar:

CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 0

CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 1


Müşterilerden %100 gerçek geri bildirim, en çok satan model CHMT48VB:

CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 2

 CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 3


PCB örnekleri:

CHMT48VB 58pcs Besleyiciler Hepsi Bir Arada Makine Charmhigh Masaüstü Alma ve Yerleştirme Makinesi Küçük SMT Makinesi 4


Kinly notu:

Al ve yerleştir makinesi paketle birlikte tüm aksesuarlarla birlikte tamamlanmıştır, QC geçti.

Hepsi bir makine, kullanmaya hazır!

İyi satış sonrası teknik destek, lütfen güvenle satın alın.

Al ve yerleştir makinenizle eğlenin!

Hizmet ve Garanti:
Tam makine için garanti süresi:1 yılSatın alma ve ömür boyu hizmet süresi.

Makine yedek parçalarını hep tedarik ederiz. Fabrika güvenilir doğrudan tedarik.

Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.

Birer birer satış sonrası hizmet sağlayın.Gemiye çıkmadan önce her makine %100 test edilmiş.
