Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0

Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0
Full-automatic 6 Heads 60 Feeders SMT Pick and Place Machine TM06 CPK≥1.0
Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0 Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0 Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0 Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0 Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0 Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0

Büyük resim :  Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Charmhigh
Sertifika: CE
Model numarası: TM06 (6 baş + 60 besleyici)
Belge: Charmhigh TM06 - Catalog.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: $22,000
Ambalaj bilgileri: Kontrplak kutu
Teslim süresi: 6-8 iş günü
Ödeme koşulları: T/T, Western Union
Yetenek temini: ayda 50
İletişim

Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0

Açıklama
Kafalar: 6 adet (19 adet nozul otomatik değiştirme konumu ile) PCB boyutu: 450mm ((L) × 350mm ((W) (standart);
Hız: 27800cph (optimum); Besleyici: 60 adet NXT elektrikli besleyiciyi destekleyin
Bileşen: 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. Maksimum bileşen yüksekliği: 12 mm
Kamera.: IC kamera: 1 adet (36mm) Uçan kamera: 6 adet (16mm) MARK kamera: 2 adet PCB teslimatı: 3 adet raylı otomatik teslimat, genişlik yazılımla ayarlanabilir
Boyut: 1320mm(U)×1600mm(G)×1500mm(Y) Güç kaynağı: AC220V (50/60Hz, 1 faz)
besleyici tipi: Fuji NXT elektrikli besleyici PCB kalınlığı: 0,6-3,5 mm
Vurgulamak:

Dikey SMT Pick and Place Machine

,

Inline SMT Pick and Place Machine

,

60 Feeders SMT Machine

En üst yapılandırma yüksek hassasiyet Charmhigh 6 başlı 60 besleyiciler SMT Pick and Place Machine TM06

Tam otomatik In-line SMT PCB taşıyıcı ile seçme ve yerleştirme makinesi
PCB montaj hattı, seri üretim için iyi, tam otomatik orta SMT montaj hattı

1Model numarası: TM06
2- Şarkı:
3Ana yapılandırma: Otomatik 3 parça PCB otomatik teslimat + 6 başlı 60 besleyici + Panasonic servo motor
+ Otomatik nozel değiştiricisi ((19 pozisyon) + 9 kamera + THK Düzeltme vida + çift Y ekseni
4Besleyici: Fuji Electric besleyici (ayrıca satın alınır)
5PCB alanı (2 seçenek): 450*350mm / 900*350mm
6. Windows sistemi ile bilgisayar ve klavye ve fare ile geliyor
7Bileşen:01005, 0201, 0402-5050, SOP, QFN, TQFP, BGA... vb.
8Boyut: 1320mm ((L) × 1600mm ((W) × 1500mm ((H), AC220V / 110V (50/60Hz, 1 faz)
9Zaman: 4-6 iş günü
10Teslimat: Hava yoluyla / deniz yoluyla / fabrikamızdan doğrudan al / Çin depoya gönder
11Ödeme yöntemi: banka havalesi (T/T)
12Ambalaj: kontrplak kutu

Bu TM06, Charmhigh'ın yüksek kaliteli bir alım ve yerleştirme makinesi.
60 besleyici yığınla karakterize edilir, NXT elektrikli besleyicileri ve tüpsel bileşenleri destekleyebilecek çubuk besleyicileri ile iyi uyumludur.
Aynı anda montaj edilebilen ve emme nozellerini otomatik olarak değiştirebilen 6 baş, üç bölümlü otomatik konveyör bandı,Hareketli bileşenlerin fotoğraflarını çekmek için kullanılan yüksek hızlı hareket kontrol sistemi ve görme teknolojisi Charmhigh tarafından bağımsız olarak araştırılıp geliştirildi..
Orta boyutlu ve büyük boyutlu kurulumlar için makul bir fiyata yüksek konfigürasyonlu bir seçme ve yerleştirme makinesine ihtiyacınız varsa, TM06 en iyi seçimdir.

TM06 özellikleri:

Model TM06
Boyutları 1320mm ((L) × 1600mm ((W) × 1500mm ((H)
Ağırlık 1100 kg
Güç kaynağı AC220V (50Hz, tek fazlı), 3kW
Havalandırma 0.5MPa ~ 0.7MPa
Vakum Üretimi Dahili vakum pompası
Montaj başı miktarı 6 baş
Montaj Hızı 27800hp (optimal);
Değerlendirme Doğruluğu X,Y ekseni: ±0,035mm; CPK≥1,0 ((XY)
Kontrol Doğruluğu 4μm
Bileşen Yüksekliği 12 mm
Bileşen Türü 01005,0201/0402/06035050/SOT/SOP/QFP/QFN/BGA vb.
(resistör/kondansatör/diyot/triyot/LED/IC vb.)
PCB kalınlığı 0.6mm~3.5mm
PCB Boyutu 450mm ((L) × 350mm ((W) (standart);
900mm ((L) × 350mm ((W) (ihtimal)
PCB Taşımacılığı 3 bölümlü raylı otomatik taşıma, PCB desteği
Fırçayı değiştir Otomatik nozel değişimi (19 delikli nozel kütüphanesi)
Kontrol Sistemi Dahili endüstriyel bilgisayar (Windows sistemi)
Monitör, klavye ve fare ile donatılmış
Sürücü Sistemi Panasonic A6 servomotörleri tarafından tahrik edilen X&Y eksenleri (ikili motorlar tarafından Y eksenleri); esnek S eğri hızlandırma ve yavaşlatma
Işınlama sistemi X&Y ekseninde TBI toprak topu vida ve HIWIN doğrusal kılavuzu(Y ekseninde çift vidalar)
Besleme sistemi 60 NXT 8mm standart besleme yığını
(IC tepsisi ve çubuk besleyicisi için de uygundur)
Görme Sistemi Uçak kamerası×6 (üçleme boyutu: 16mm×16mm);
IC kamerası×1 (üçleme boyutu uygulanabilir: 36mm×36mm);
İşaret kamerası×2

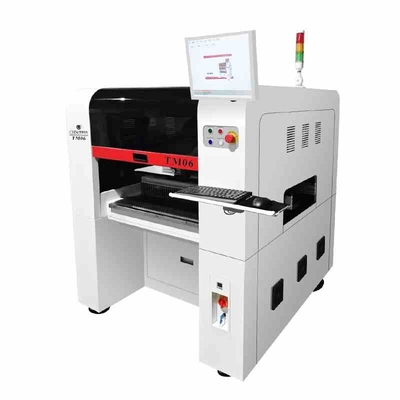

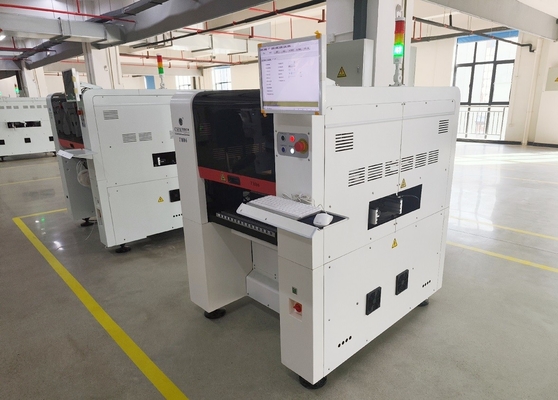

TM06 için gerçek fotoğraflar:
Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0 0


Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0 1

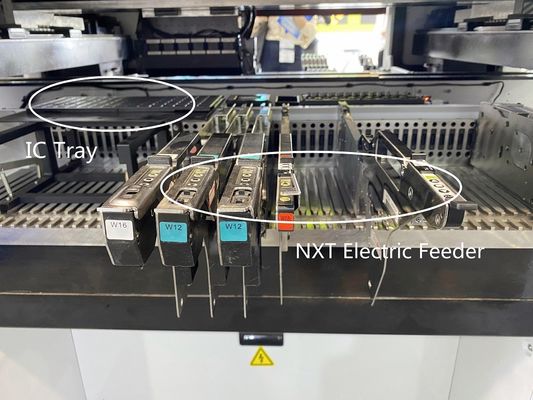

60 besleyici yuvası (Fuji NXT elektrikli besleyici ile çalışmak, besleyici ayrı satın alınır, 8/12/16/24/32/44mm):
Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0 2

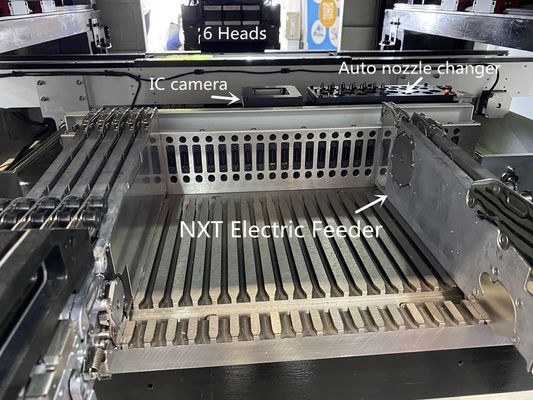

Otomatik nozzle değişimi ile 6 baş, büyük bir yüksek hassasiyetli IC kamerası, iki işaretleme kamerası,

Normal bileşenler için 6 uçuş kamerası, 3 adet otomatik PCB taşıyıcı.
Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0 3

Çift servo motorlu çift Y ekseni, daha istikrarlı ve daha yüksek hassasiyet.
Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0 4

PCB örnekleri:
(Mesinlerimizin parçaları için PCB üretmek için kendi tam otomatik SMT hattımızı da kullanıyoruz)
Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0 5
Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0 6


Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
Teknik destek:
Kimi's Mob/ WhatsApp: 0086 135 106 75756
Skype: kimiliu89
E-posta: kimi@charmhigh-tech.com
Bizi takip etmeye hoş geldiniz.YouTube@KimiLiuCharmhigh/videos
Daha fazla bilgi almak isterseniz lütfen e-posta yoluyla bizimle iletişime geçin.
İlk seferde size cevap vereceğiz.

Hakkımızda:
Charmhigh, Çin'de yüksek kaliteli SMT ekipmanlarının iyi bilinen üreticisidir.
Şirket Changsha Yüksek Teknoloji Geliştirme Bölgesi'nde yer almaktadır.
Toplam alanı 3600 metrekare.
Hem araştırma hem de geliştirme kapasitesine sahip profesyonel bir modern bilim ve teknoloji şirketi olarak,
Üretim ve pazarlama, Charmhigh on yıldan fazla bir süredir SMT teknolojisinde öncü olmuştur.
Charmhigh, çeşitli pratik üretim ihtiyaçlarını karşılamak için çoklu başlı tam otomatik SMT makinelerinin farklı serileri geliştirildi ve üretildi.
İş felsefesine uygun olarak "Müşteri Önce, Yenilik Önemli",
Charmhigh, dünyanın dört bir yanındaki binlerce müşterinin kalbini kazandı.
Charmhigh fabrika doğrudan tedarik, iyi destek ve güçlü garanti ile.

Tam otomatik 6 başlı 60 besleyici SMT Al ve Yerleştir Makinesi TM06 CPK≥1.0 7
