6 Kafalı SMT Dizgi ve Yerleştirme Makinesi Charmhigh TC06 Entegre Dökme Demir Platform
Kompakt ve Yüksek Hassasiyetli SMT Çözümü, 01005 ve İnce Aralıklı Bileşenler için En İyisi
Yeni Başlayanlar için En İyi Dizgi ve Yerleştirme Makinesi – Charmhigh TC06 İncelemesi

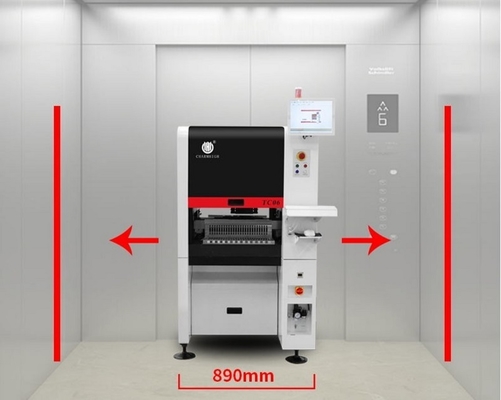

Charmhigh TC06 SMT dizgi ve yerleştirme makinesi, elektronik üreticileri için hassas yerleştirme, kolay kullanım ve uygun fiyat ile güvenilir PCB montajı sunar. Küçük ve orta ölçekli elektronik fabrikaları için mükemmel olan, hassasiyetle karmaşık PCB montajını gerçekleştirir. 890 mm genişliğinde olup, çoğu asansör için uygundur.
Entegre dökme demir platforma sahiptir ve çok kararlıdır. Bu nedenle, minimum 010015 bileşenini mükemmel montaj sonucuyla destekler. İdeal hız 27800 CPH'dir.
Charmhigh TC06, ince bileşenler ve yüksek verimlilikle PCB'leri monte etmek için güvenilir bir dizgi ve yerleştirme makinesine ihtiyaç duyan yeni başlayanlar ve profesyoneller için idealdir.
TC06 Ana Özellikleri:
1. Model numarası: TC06
2. Marka: Charmhigh
3. Ana yapılandırma: Tam otomatik hat içi + PCB otomatik teslimatı + 6 Kafa 50 besleyici + (xy)+30μm, CPK>1.0 + X&Y ekseni Panasonic servo motor ile tahrik edilir + otomatik nozül değiştirici + 9 kamera + Topraklama vidası ve Doğrusal Kılavuzlar + Termal Telafi + Optimal hız: 27800CPH
4. Besleyici: Fuji Electric besleyici (ayrıca satın alınır)
5. PCB alanı: 350mm(U) * 300mm(G)
6. Windows sistemi ile bilgisayar, klavye ve fare ile birlikte gelir
7. Bileşen: 01005/ 0201/ 0402 / 0603-5050/ diyot/ triyot/ SOP/ QFP/ QFN/ BGA/ LED... maksimum 36*36mm IC'ye kadar
8. Boyut: 890 (U) * 1450 (G) * 1500 (Y) mm, AC220V (50hz, tek faz); Net ağırlık: 900kg
9. Teslim süresi: 5-7 iş günü
10. Teslimat: deniz yoluyla / doğrudan fabrikamızdan teslim alma / Çin deposuna gönderme
11. Ödeme yöntemi: havale (T/T)
12. Ambalaj: kontrplak kutu
Charmhigh TC06 parametreleri:
| Boyutlar |
890mm(U)x1450mm(G)x1500mm(Y)
|
| Ağırlık |
900kg |
| Güç Kaynağı |
AC220V (50Hz, tek faz), 3kW |
| Hava Kaynağı |
0.5MPa ~0.7MPa |
| Vakum Oluşturma |
Dahili vakum pompası |
| Montaj Kafası Miktarı |
6 |
| Montaj Hızı |
27800cph (optimal) |
| Montaj Hassasiyeti |
(xy)+30μm, CPK≥1.0 |
| Bileşen Yüksekliği |
≤12mm |
|
Bileşen Tipi &
Bileşen Aralığı
|
-Direnç kondansatör hariç, silindirik diyot, alüminyum
kondansatör, SOT, SOP, QFP, QFN, BGA, vb.
-İnç boyutu 01005 ila 36*36mm, ve daha büyük bileşenlerin montajı
|
| PCB Kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
350mm(U)x300mm(G) |
| PCB Taşıma |
3 bölümlü raylı otomatik taşıma, PCB destek cihazı |
| Nozül Değişimi |
Otomatik nozül değişimi (19 delikli nozül kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows sistemi)
monitör, klavye ve fare ile donatılmıştır |
| Sürücü Sistemi |
X&Y ekseni tarafından tahrik edilirPanasonic servo motorları
|
| İletim Sistemi |
Topraklama vidaları + Doğrusal kılavuzlar |
| Besleme Sistemi |
50 NXT 8mm standart besleyici yığını
(ayrıca IC tepsisi ve çubuk besleyici için de uygundur) |
| Görüş Sistemi |
Uçan kamera x 6 (uygulanabilir bileşen boyutu: 16mmx16mm);
IC kamera x 1 (uygulanabilir bileşen boyutu: 36mmx36mm);
Marka kamerası x 2 |
Charmhigh YouTube kanalı: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 çalışma videosu, 01005 montajı: https://www.youtube.com/watch?v=jmGMTdvt9FY

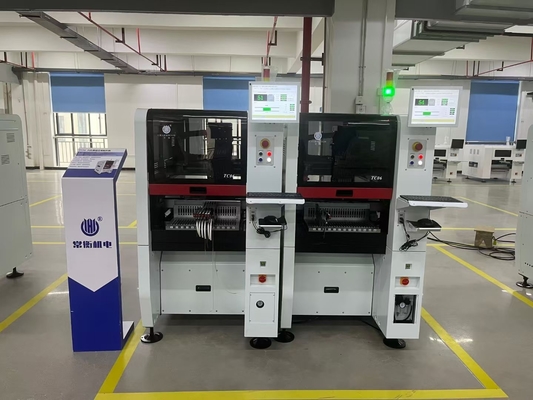

TC06+Yamaha YS12 birlikte çalışıyor: https://www.youtube.com/watch?v=x7ChkUV0HG4
Her iki tarafta 25 adet besleyici, toplam 50 adet bant besleyici desteklenir: (NXT elektrikli besleyici)
8/12/16/24/32/44/56mm besleyici, titreşimli besleyici, IC tepsisi desteklenir, ayrıca satın alınır.
Otomatik nozül değişimi: (19 delikli kütüphane)
Müşteri geri bildirimi, başlangıç işletmeleri için iyi:
Parça listesi:
| Öğe |
Miktar |
Öğe |
Miktar |
| TC06 Dizgi ve yerleştirme makinesi |
1 |
Yağlama yağı |
1 |
| Nozüller |
8 |
Filtre |
4 |
| Alet kutusu |
1 |
Hızlı konektör |
1 |
| Garanti Kartı |
1 |
Fare Altlığı |
2 |
| Kullanım Kılavuzu |
1 |
Güç Kablosu |
2 |
| Test Raporu |
1 |
Klavye |
1 |
| Fırça |
1 |
Fare Altlığı |
1 |
| Cımbız |
1 |
LCD |
1 |
Lütfen dikkat:
Dizgi ve yerleştirme makinesi, pakete dahil tüm aksesuarlarla birlikte eksiksiz bir settir, besleyicileri ayrıca satın almanız ve 10 mm dış çaplı boruya (besleyiciler, kafa vakumu, PCB durdurucu için hava sağlayan...) sahip bir kompresör hazırlamanız, boruyu makinenin arka tarafına takmanız gerekir.
Lütfen bu makineyi güvenle satın alın. Dizgi ve yerleştirme makinenizle keyfini çıkarın!
Neden Charmhigh'ı seçmelisiniz?
1. Profesyonel tasarım ve yerden tasarruf.
2. Kullanıcı dostu kullanım, profesyonel SMT mühendisine gerek yok, giriş seviyesi cihaz
3. Tek makine - Entegre çalışma, ek pompa veya PC veya herhangi bir destekleyici tesise gerek yok.
4. Uygun maliyetli, profesyonel bir tam otomatik SMT üretim hattına sahip olma masrafını azaltın.
5. Makine değişimini değiştirmek, kendiniz düzeltmek kolaydır.
6. Kapıdan kapıya hizmet veren uluslararası ekspres, 6-8 iş günü teslimat.
7. Özellikle laboratuvar araştırmaları ve geliştirmeleri için, kendi tasarımınızı ve patentinizi korumak için.
8. Bir makine, 5 lehimleme personeline eşittir, manuel çalışmadan çok daha verimlidir, kolay yönetilir ve maliyet tasarrufu sağlar. Küçük parti üretimi için iyidir.
9. Charmhigh Fabrika tedariki, makine parçalarımızın tümü tarafımızdan araştırılır ve üretilir. Satış sonrası yedek parçalar asla durmaz.
10. Charmhigh, 2011'den beri SMT Dizgi ve Yerleştirme makinesinin profesyonel bir üreticisidir, ilk p&p'si piyasaya sürüldü. Tüm yazılımlar tarafımızca araştırıldı, iyi satış sonrası hizmet sağlandı.
Hizmet ve Garanti:
Komple makine, satın alma tarihinden itibaren 1 yıllık garanti süresine ve ömür boyu hizmete sahiptir.
Her zaman makinenin yedek parçalarını sağlıyoruz, garanti ile doğrudan fabrika tedariki.
Çevrimiçi S/C ve sorun giderme desteği ve teknik tavsiye hizmeti sağlıyoruz.
Bire bir satış sonrası hizmeti sağlıyoruz.Her makine sevkıyattan önce %100 iyi test edilmiştir.
