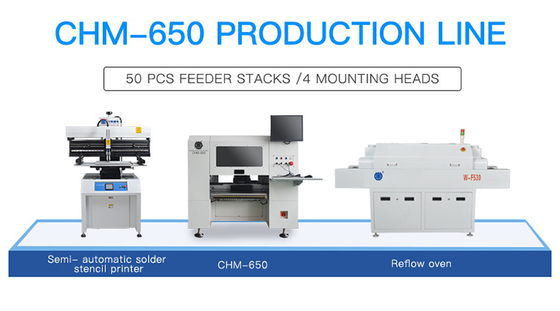

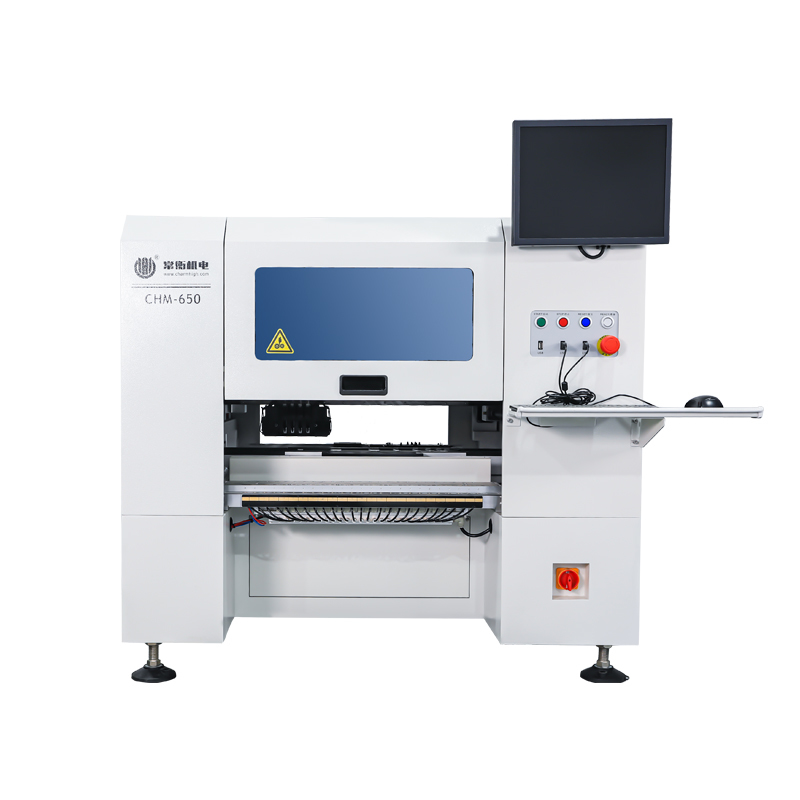

4 baş 50 besleyiciler Masa üstü CHM-650 SMT Al ve Yerleştir Makinesi
Yüksek hassasiyetli küçük seri üretimi için, 0201 seri üretimi mükemmel
Otomatik nozzle değişimi, evrensel Yamaha besleyicileri ile çalışmak
Model: CHM-650
*4 Yerleştirme Otomatik nozzle değiştiricisi ile başlar
* 50 adet Yamaha pnevmatik ve elektrikli besleyicileri destekler.
* Yüksek doğrulukla daha yüksek yapılandırma, 0201 desteklenir
* Bilgisayar ile birlikte gelir (monitör, klavyesi, USB fare)
* Güçlü mekanik, 3 bölümlü PCB otomatik teslimatı, oda tasarrufu
YouTube çalışma videosu:
CHM-650 montajı 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 karışımı montajı:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
CHM-650 Bulgar müşteri çalışması videosu:
https://www.youtube.com/watch?v=50mu2rlPrrc
CHM-650 4 başlı robotun fabrikadaki gerçek görüntüsü:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650 Özellikleri |
| Boyutları |
1280mm ((L) x 1190mm ((W) x 1050mm ((H) |
| Ağırlık |
310kg |
| GüçTedarik |
AC220V (50Hz, 1 faz), 2.1kW |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
Vakum jeneratörü |

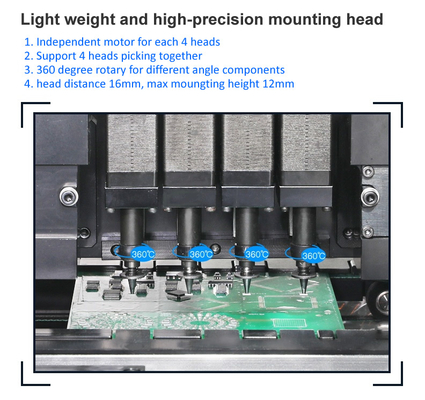

| Montaj başı |
4 baş |
| Montaj Hızı |
9000kph (optimal) |
| Değerlendirme Doğruluğu |
(XY) ±0,05 mm;CPK≥1.0 |
| Kontrol Doğruluğu |
5 μm |
| Bileşen Yüksekliği |
12 mm |
| Bileşen Türü |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA vb.
(resistör/kondansatör/diyot/triyot/LED/IC vb.)
|
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
400 mm ((L) x 350 mm ((W) |

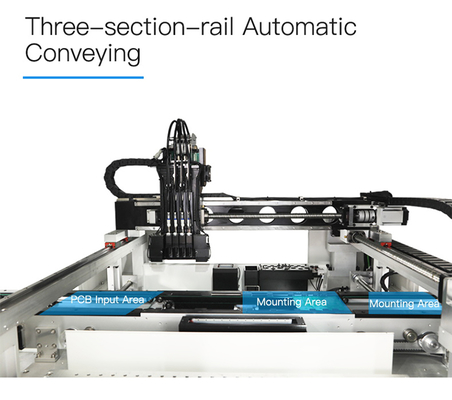

| PCB Taşımacılığı |
3 bölümlü raylı otomatik taşıma |
| Fırçayı değiştir |
Otomatik nozel değişimi(19 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows sistemi)
Monitör, klavye ve fare ile donatılmış
|
| Sürücü Sistemi |
Servo motorlar tarafından tahrik edilen X&Y ekseni; esnek S eğri hızlandırma ve yavaşlatma |
| Işınlama sistemi |
Top vida + doğrusal rehber |
| Besleme sistemi |
50 Yamaha 8 mm standart pnevmatik/elektrik besleyici yuvaları
(IC tepsisi ve çubuk besleyicisi için de uygundur)
|

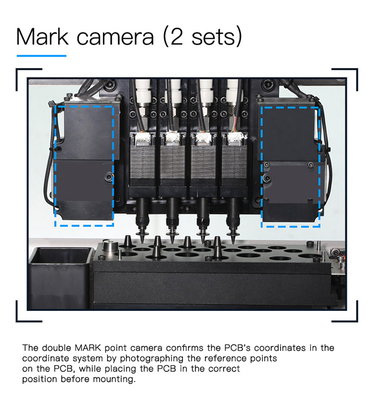

| Görme Sistemi |
Anlık çekim kamerax4 (parça boyutu geçerlidir:16mmx16mm);
IC camerax1 (yapılacak parça boyutu:36mmx36mm);
Kamerax2 işaretle.
|
Kolay dosya programlaması:
Önemli olan:
1. Otomatik nozel değişimi, nozel değiştirmek için manuel gerek yok, çok kullanışlı!
2Güçlü görüş kamerası sistemi, daha yüksek hassasiyet, IC daha hassasiyet ve min bileşen 0201:
3Yüksek yapılandırma, uzun ömürlü Charmhigh güçlü mekanik özellikler sunar.
Evrensel standart Yamaha besleyicileri ile çalışmak:
Seçenek:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm elektrikli besleyici
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm pnevmatik besleyici
3Titreşim besleyicisi
Charmhigh SMT, fabrika tedarikleri, hızlı teslimat:
Müşterilerden % 100 yüksek geri bildirim:
Lütfen dikkat edin:
Toplama ve yerleştirme makinesi paketle birlikte tüm aksesuarlarla birlikte tam olarak hazır, makine kullanıma hazır!
Hazırlamanız gereken tek şey, dış bir hava kompresörüdür (besleyici için hava, baş vakum, ANC, PCB tıkağı...).
Lütfen bu makineyi güvenle satın alın.
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Satış sonrası hizmetleri birer birer sağlıyoruz.
