Mükemmel ve Ekonomik4 baş 50 besleyiciPCB bileşen yerleştirme makinesi 220V

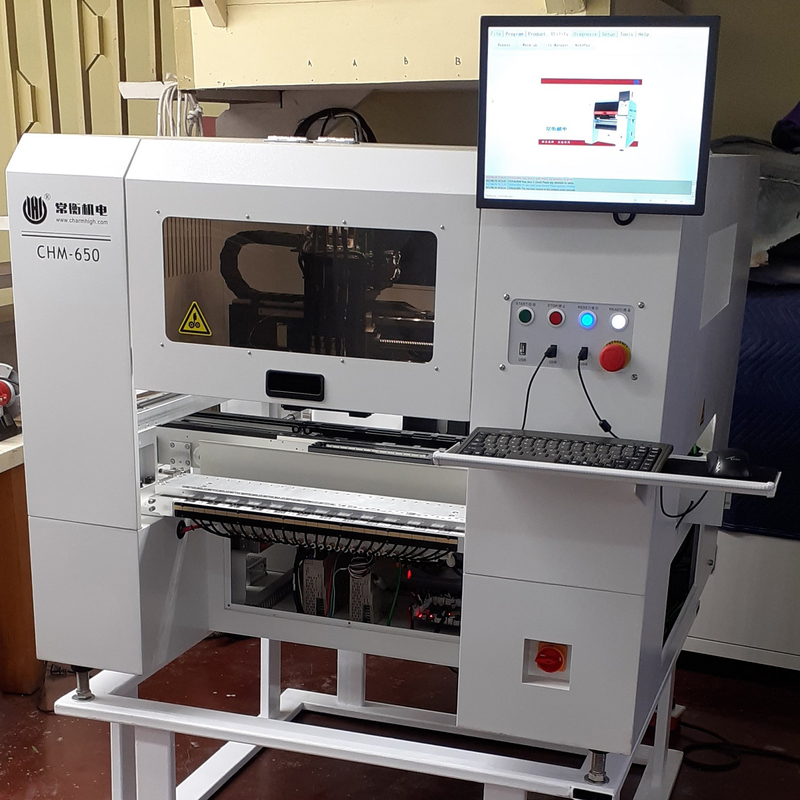

CHM-650 SMT Pick and Place Machine, hassas SMT küçük seri üretimi için iyidir
Otomatik nozel değişimi ile, el değiştirme nozzle gerekmez,Yamaha evrensel besleyicileri
YouTube çalışma videosu:
CHM-650 montajı 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 karışımı montajı:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
CHM-650 Bulgar müşteri çalışması videosu:
https://www.youtube.com/watch?v=50mu2rlPrrc
CHM-650 4 başlı robotun fabrikadaki gerçek görüntüsü:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650 Özellikleri |
| Boyutları |
1280mm ((L) x 1190mm ((W) x 1050mm ((H) |
| Ağırlık |
310kg |
| GüçTedarik |
AC220V (50Hz, 1 faz), 2.1kW |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
Vakum jeneratörü |

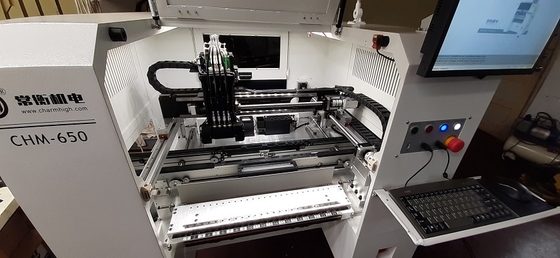

| Montaj başı |
4 baş |
| Montaj Hızı |
9000kph (optimal) |
| Değerlendirme Doğruluğu |
(XY) ±0,05 mm;CPK≥1.0 |
| Kontrol Doğruluğu |
5 μm |
| Bileşen Yüksekliği |
12 mm |
| Bileşen Türü |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA vb.
(resistör/kondansatör/diyot/triyot/LED/IC vb.)
|
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
400 mm ((L) x 350 mm ((W) |
| PCB Taşımacılığı |
3 bölümlü raylı otomatik taşıma |
| Fırçayı değiştir |
Otomatik nozel değişimi(19 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows sistemi)
Monitör, klavye ve fare ile donatılmış
|
| Sürücü Sistemi |
Servo motorlar tarafından tahrik edilen X&Y ekseni; esnek S eğri hızlandırma ve yavaşlatma |
| Işınlama sistemi |
Top vida + doğrusal rehber |
| Besleme sistemi |

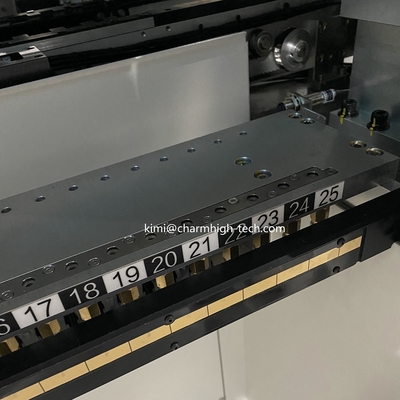

50 Yamaha 8 mm standart pnevmatik/elektrik besleyici yuvaları
(IC tepsisi ve çubuk besleyicisi için de uygundur)
|
| Görme Sistemi |
Anlık çekim kamerax4 (parça boyutu geçerlidir:16mmx16mm);
IC camerax1 (yapılacak parça boyutu:36mmx36mm);
Kamerax2 işaretle.
|
CHM-650 küçük ve yüksek hassasiyetli SMT toplama ve yerleştirme makinesi, 0201 seri üretimini destekler:
Önemli olan:
1. Otomatik nozel değişimi, nozel değiştirmek için manuel gerek yok, çok kullanışlı!
2Güçlü görüntüleme kamera sistemi, daha yüksek hassasiyetle güncellenmiş kameralar, daha hassas IC placecd ve min bileşen 0201.
3Akıllı yazılımla yüksek yapılandırma, daha uzun ömür, Charmhigh daha güçlü mekanik parça sağlar.
Evrensel standart Yamaha besleyicileri ile çalışmak ((ayrıca satın alın):
Seçenek:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm elektrikli besleyici
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm pnevmatik besleyici
3Titreşim besleyicisi
Müşteri geri bildirimi:
Küçük ve yüksek hassasiyetli ve ekonomik SMT üretim hattı önerisi:
Çekici, Chiense markası.
Lütfen dikkat edin:

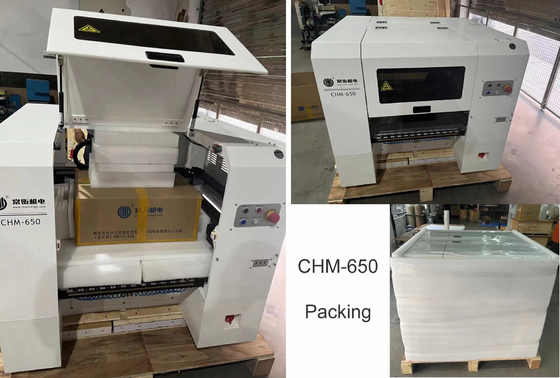

Toplama ve yerleştirme makinesi paketle birlikte tüm aksesuarlarla birlikte tam olarak hazır, makine kullanıma hazır!
Hazırlamanız gereken tek şey dış bir hava kompresörü (besleyici için hava kaynağı, Otomatik nozzle değişimi, baş vakumu, PCB tıkağı..)
Lütfen bu makineyi güvenle satın alın.
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
