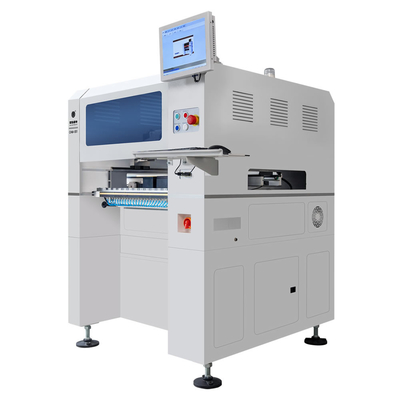

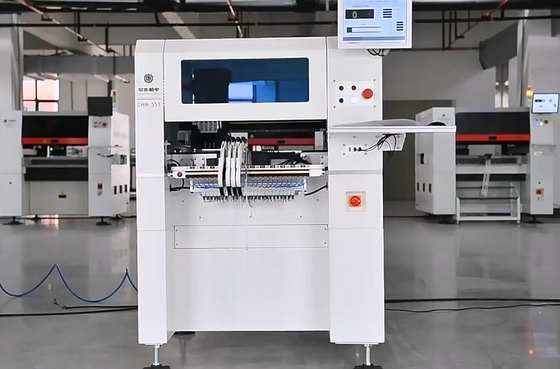

Süper yüksek hassasiyetli 4 Kafa SMT dizgi makinesi Charmhigh CHM-551 CPK≥1.0
Yüksek konfigürasyon, yerden tasarruf, yüksek kararlılıkla küçük partili üretim için çok iyi.
Güncellenmiş Model Genius küçük CHM-551 (tabanlı) Yüksek Hassasiyetli Bilyalı Vida
Otomatik PCB konveyör, 50 Besleyici 4 kafa SMT dizgi robotu
SMT Seri Üretimi için CHM-551 SMT Dizgi Makinesi (Otomatik Nozul Değişimi ile).
0201 desteklenir. CPK Testi desteği. SMT montajı için Ekonomik çözüm.
Makine özellikleri
1. CPK testini destekler CPK≥1.0
2. Otomatik nozul değişimi (13 set nozul kütüphanesi)
3. Termal Telafi
4. Otomatik taşıma
5. Optimal hız:11500CPH ; IPC9850:8850CPH
6. .……
Daha fazla makine özelliği için lütfen hesap yöneticimize danışın
CHM-551 Müşteriden Youtube'daki çalışma videosu:
https://www.youtube.com/watch?v=OawJh43K9EI
CHM-551 montaj 0402, 0603, 0805:
https://www.youtube.com/watch?v=x6bLKcVWXCg
CHM-551 montaj 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
| CHM-551 Özellikleri |
| Boyutlar |
1050mm(U) x1050mm(G) x 1360mm(Y) |
| Ağırlık |
310kg - tabanlı |
| Güç Kaynağı |
AC220V (50Hz, tek faz) 1.5kw |
| Hava Beslemesi |
0.5MPa ~0.7MPa |
| Vakum Oluşturma |
vakum pompası |
| Montaj Kafası Miktarı |
4 kafa |
| Montaj Hızı |
11500CPH (optimal); IPC9850: 8850cph |
| Montaj Doğruluğu |
(XY)±0.05mm; CPK≥1.0 |
| Bileşen Yüksekliği |
12mm |
| Bileşen Tipi |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, vb.
(direnç/kapasitör/diyot/triyot/LED/IC, vb.) |
| PCB Kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
350mm(U)x270mm(G) |
| Nozul Değişimi |
Otomatik nozul değişimi (13 delikli nozul kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows sistemi)
monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
X&Y ekseni servo motorlarla tahrik edilir;
esnek S-eğrisi hızlanma ve yavaşlama benimseme
|
| İletim Sistemi |
Bilyalı vida + lineer kılavuz |
| Besleme Sistemi |
50 8mm standart Yamaha pnömatikic/elektrikli besleyici yığınları
(ayrıca IC tepsisi ve çubuk besleyici için de uygundur) |
| Görüş Sistemi |
Anlık görüntü kamerasıx4 (uygulanabilir bileşen boyutu: 14mm×14mm);
IC kamerasıx1 (uygulanabilir bileşen boyutu: 36mm×36mm);
Mark kamerasıx2 |

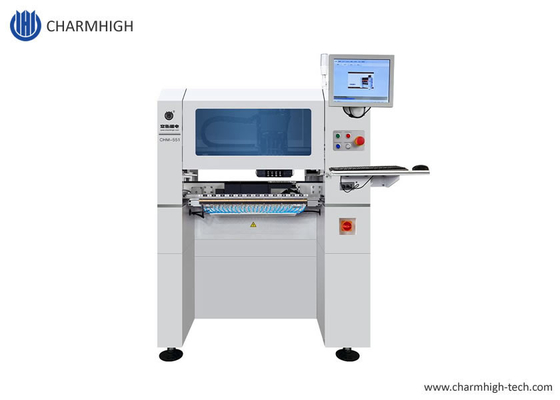

CHM-551 yeni görünüm, görüntüleme penceresi eklendi.
Ana özellikler:
4 kafa, 50 besleyici yığını, servo motor, PCB otomatik konveyör, bilyalı vida,
termal telafi, 19 delikli otomatik nozul değişimi, 0201, CPK testi geçti......
Yamaha elektrikli besleyiciler ve pnömatik besleyicilerle birlikte çalışır.
IC'yi mükemmel sonuçla monte etmek, maksimum 36x36mm boyutunda IC'yi destekler, küçük aralıklı mükemmel montaj.
Charmhigh SMT, fabrika tedariki, hızlı teslimat.
Charmhigh, en iyi Çin markası.

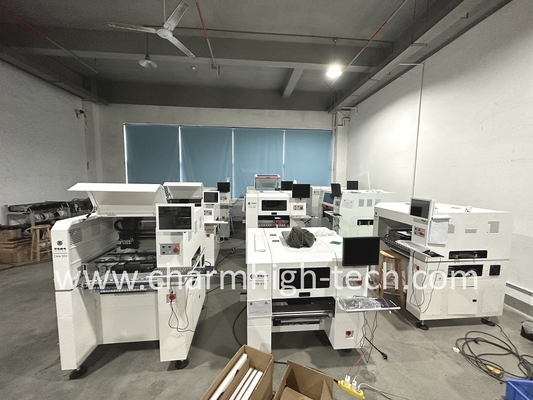

Fabrikamız:
SMT üretim hattını önerin:
3250 lehim pastası yazıcısı---konveyör---CHM-551 iki ünite---konveyör---reflow fırını
CHM-551 Parça Listesi
| Öğe |
Miktar |
Öğe |
Miktar |
| Dizgi makinesi |
1 |
Cımbız |
1 |
| Nozullar |
8 |
İç Altıgen Anahtar |
1 |
| Alet kutusu |
1 |
Yağlama yağı |
1 |
| Garanti Kartı |
1 |
Filtre |
4 |
| Kullanım Kılavuzu |
1 |
Hızlı konektör |
1 |
| Test Raporu |
1 |
Fare Altlığı |
1 |
| Fırça |
1 |
Güç Kablosu |
1 |
Lütfen dikkat:
Dizgi makinesi, pakete dahil tüm aksesuarlarla birlikte eksiksiz bir settir, makine kullanıma hazırdır!
Hazırlamanız gereken tek şey harici bir hava kompresörüdür.
Lütfen bu makineyi güvenle satın alın.
Dizgi makinenizle eğlenin!
Servis ve Garanti:
Komple makine, satın alma tarihinden itibaren 1 yıl garanti süresine ve ömür boyu hizmete sahiptir.
Her zaman makinenin yedek parçalarını sağlıyoruz, fabrika doğrudan tedarik garantisiyle.
Çevrimiçi S/C ve sorun giderme desteği ve teknik tavsiye hizmeti sağlıyoruz.
Bire bir satış sonrası hizmeti sağlıyoruz. Her makine sevkıyattan önce %100 iyi test edilmiştir.
