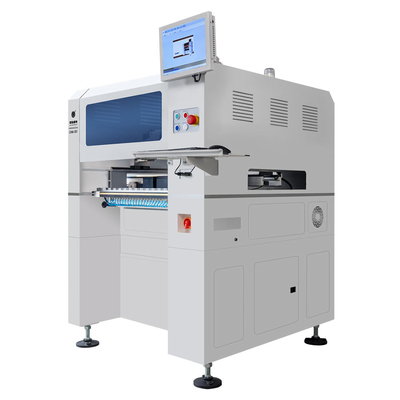

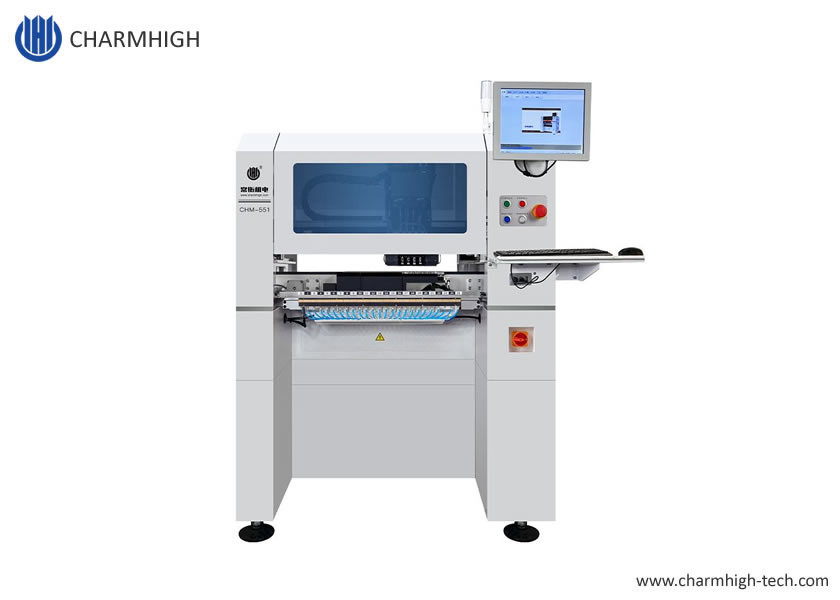

Süper yüksek hassasiyetli 4 başlı SMT toplama ve yerleştirme makinesi CharmhighCHM-551CPK≥1.0
Yüksek yapılandırma, oda tasarrufu, yüksek istikrarlı küçük seri üretimi için çok iyi.
Güncellenmiş Model Genius küçükCHM-551 (bazlı)Yüksek hassasiyetli top vida
Otomatik PCB taşıyıcı, 50 besleyiciler 4 başlı SMT seçip yerleştir robot
CHM-551 SMT Toplu Üretim için SMT Al ve Yerleştir Makinesi (Automatik Düzül Değişimi ile).
0201 desteklenir. CPK Test desteği.SMT montajı için ekonomik bir çözüm.
Makine özellikleri
1. CPK testini destekleCPK≥1.0
2. Otomatik nozel değişimi (13 set nozel kütüphanesi)
3. Isı Kompensasyonu
4. Otomatik taşıma
5Optimal hız: 11500CPH; IPC9850: 8850CPH
6. ......
Daha fazla makine özelliği için lütfen hesap yöneticimize başvurun
CHM-551 katalog indirme: CHM-551 - Katalog.pdf
CHM-551 Youtube'daki müşteri çalışması videosu:
https://www.youtube.com/watch?v=OawJh43K9EI
CHM-551 montajı 0402, 0603, 0805:
https://www.youtube.com/watch?v=x6bLKcVWXCg
CHM-551 montajı 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
| CHM-551 Özellikleri |
| Boyutları |
1050mm(L) x1050mm(W) x 1360mm(H) |
| Ağırlık |
310kg - tabanlı |
| Güç kaynağı |
AC220V (50Hz, tek fazlı) 1.5kw |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
vakum pompası |
| Montaj başı miktarı |
4 baş |
| Montaj Hızı |
11500CPH (optimal);IPC9850: 8850cph |
| Değerlendirme Doğruluğu |
(XY) ± 0,06 mm;CPK≥1.0 |
| Bileşen Yüksekliği |
12 mm |
| Bileşen Türü |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA vb.
(resistör/kondansatör/diyot/triyot/LED/IC vb.) |
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
350mm ((L) x 270mm ((W) (Standard);
600mm ((L) x350mm ((W) (Farklı) |
| Fırçayı değiştir |
Otomatik nozel değişimi (13 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows 7)
Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
Servo motorlar tarafından çalıştırılan X&Y eksen;
Esnek S eğri hızlandırma ve yavaşlatma
|
| Işınlama sistemi |
Top vida + doğrusal rehber |
| Besleme sistemi |
50 8mm standartYamahaPnömatik/elektrik besleyiciyığınlar
(IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Hızlı çekim kamerasıx4 (üçleme boyutu: 14mm×14mm);
IC camerax1 (yapılacak parça boyutu:25 mm × 25 mm);
Kamerax2 işaretle. |

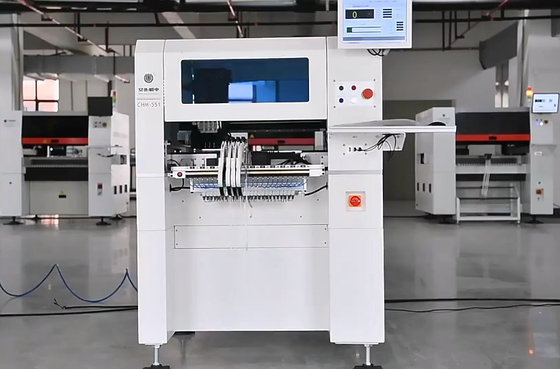

CHM-551 yeni görünümlü, görüntüleme penceresi eklendi.
Ana özellikleri:
4 baş, 50 besleyici yığın, servomotor, PCB otomatik taşıyıcı, top vida,
Termal telafi, 19 delikli otomatik nozel değişimi, 0201, CPK testi geçti...
Yamaha elektrikli besleyici ve pnevmatik besleyici ile birlikte çalışmak.
Mükemmel sonuçla IC montajı, maksimum destek 25x25mm boyutlu IC, küçük bir pitch mükemmel montaj.
Charmhigh SMT, fabrika tedariği, hızlı teslimat.
Çekici, Chiense markası.

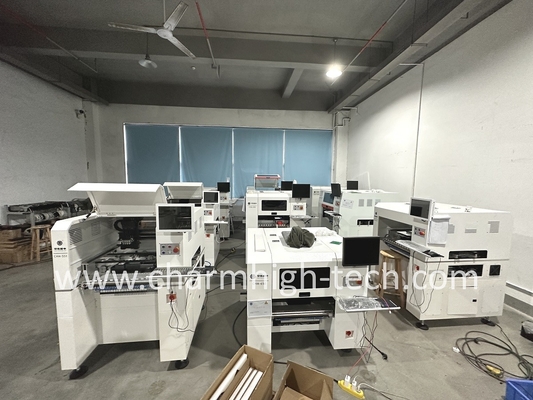

Fabrikamız:
SMT üretim hattını tavsiye ederim:
3250 lehimleme pasta yazıcısı--- konveyör--- CHM-551 iki birim--- konveyör--- geri akış fırını
CHM-551 Parça Listesi
| Ürün |
miktarı |
Ürün |
miktarı |
| Toplama ve yerleştirme makinesi |
1 |
Pinçet |
1 |
| Fırınlar |
8 |
İç altıgonlu açıcı |
1 |
| Araç kutusu |
1 |
Yağlama yağı |
1 |
| Garanti Kartı |
1 |
Filtre |
4 |
| Kullanıcı Kılavuzu |
1 |
Hızlı bağlantı |
1 |
| Test Raporu |
1 |
Fare Yastığı |
1 |
| Fırça |
1 |
Güç Kablosu |
1 |
Lütfen dikkat edin:
Toplama ve yerleştirme makinesi paketle birlikte tüm aksesuarlarla birlikte tam olarak hazır, makine kullanıma hazır!
Hazırlamanız gereken tek şey dış bir hava kompresörü.
Lütfen bu makineyi güvenle satın alın.
Al ve yerleştir makinenizle eğlenin!
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
