SMT montajı için ekonomik çözüm Tam Otomatik Al ve Yerleştir SMT Makine CHM-551
Yüksek hassasiyetli Charmhigh CHM551 PCB Pick & Place Machine 0201, QFN, BGA 4 baş
Otomatik SMT toplama ve yerleştirme makinesi, yüksek istikrarlı küçük parti üretimi için çok iyidir
CHM-551 katalog indirme:CHM-551 - Katalog.pdf
Giriş:
CHM-551, dört başlı yüksek hızlı, yüksek hassasiyetli genel amaçlı otomatik SMT seçme ve yerleştirme makinesidir. Yüksek kaliteli yapılandırma mekanizması ve mükemmel performansla ve fiyatı uygun.Araştırma ve geliştirme denetimi ve SMT küçük ve orta ölçekli üretim için kullanılır., ve hızlı bir şekilde yatırım maliyetini geri kazanabilir.Küçük partiler veya yüksek hacimli sürümler ürettiğinizde, en iyi seçimdir. Daha yüksek düzeyde bir seçme ve yerleştirme makinesine ihtiyacınız varsa, Charmhigh CHM-551 en iyi makine.
Müşteriden CHM-551 çalışma videosu:
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
CHM-551 montajı 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
Önemli Noktalar:
1CPK testini destekle.CPK≥1.0, 0201 mükemmel
Güçlü görüş kamerası sistemi, güncellenmiş kameralar, daha yüksek doğruluk, IC yerleştirme daha doğru ve min bileşen 0201.

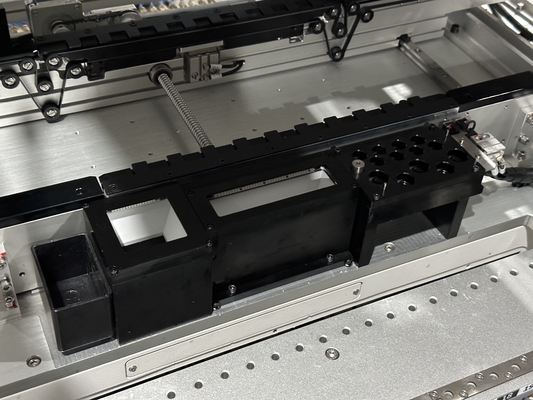

2. Otomatik nozel değişimi (13 set nozel kütüphanesi)
Otomatik nozzle değişimi, nozzleyi elle değiştirmenize gerek yok, çok kullanışlı!
3. Isı Kompensasyonu
4Otomatik PCB taşıma
PCB otomatik taşıyıcı ile, küçük bir SMT üretim hattı inşa, ellerinizi serbest!
5Optimal hız: 11500CPH; IPC9850: 8850CPH
Bu hızla, orta hacimli iş yapabilirsiniz, mükemmel istikrarla, günde 15 saat çalışmak
6. SMart yazılımı, yapay zeka desteği.
Hızlı programlama, kullanımı kolay, hızlı başlangıç sadece 1 saat.
| CHM-551 Özellikleri |
| Boyutları |
1050mm(L) x1050mm(W) x 885mm(H) / tabanı: 1360mm |
| Ağırlık |
200kg / tabanı: 310kg |
| Güç kaynağı |
AC220V (50Hz, tek fazlı) 1.5kw |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
vakum pompası |
| Montaj başı miktarı |
4 baş |
| Montaj Hızı |
11500CPH (optimal);IPC9850: 8850cph |
| Değerlendirme Doğruluğu |
(XY) ± 0,06 mm; CPK≥1.0 |
| Bileşen Yüksekliği |
12 mm |
| Bileşen Türü |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA vb.
(resistör/kondansatör/diyot/triyot/LED/IC vb.) |
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
350mm ((L) x 270mm ((W) (Standard);
600mm ((L) x350mm ((W) (Farklı) |
| Fırçayı değiştir |
Otomatik nozel değişimi (13 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows)
Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
Servo motorlar tarafından çalıştırılan X&Y eksen;
Esnek S eğri hızlandırma ve yavaşlatma
|
| Işınlama sistemi |
Top vida + doğrusal rehber |
| Besleme sistemi |
50 Yamaha 8mm standart pnevmatik/elektrik besleyici yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Hızlı çekim kamerasıx4 (üçleme boyutu: 14mm×14mm);
IC camerax1 (yapılacak parça boyutu:25 mm × 25 mm);
Kamerax2 işaretle. |

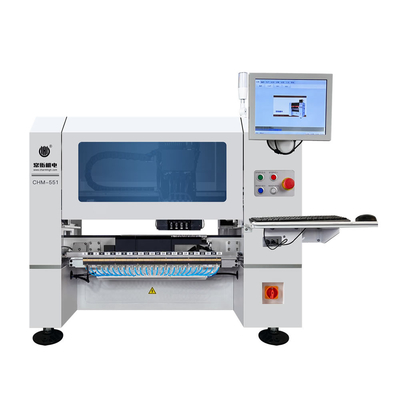

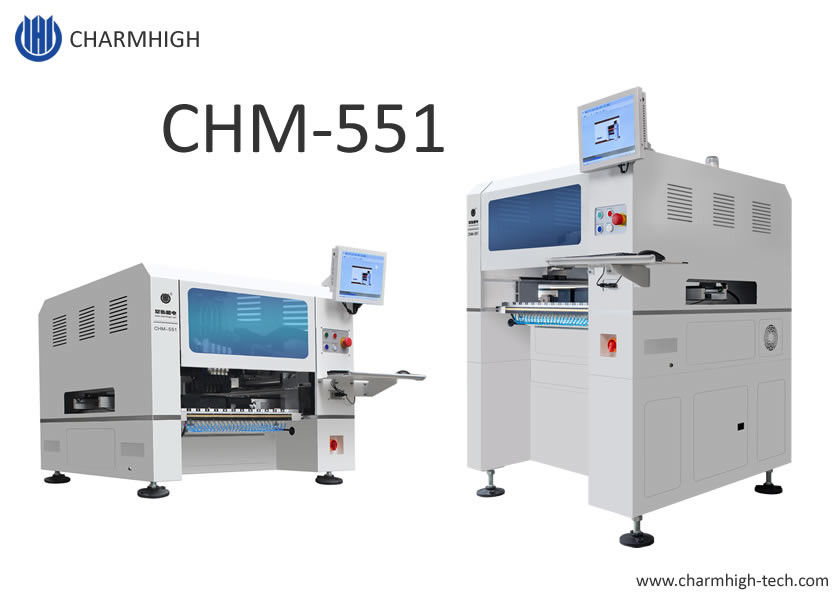

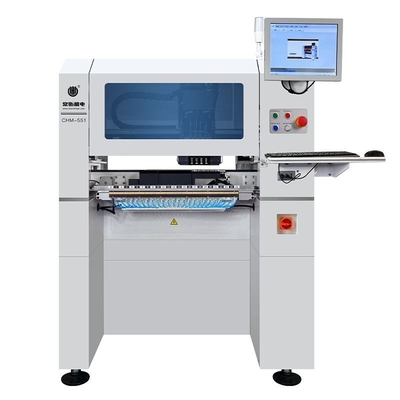

CHM-551 için iki türümüz var. Biri masaüstü, diğeri dikey. Bunlardan birini seçebilirsiniz.
Not: gemiye çıkmadan önce fabrikamıza kurulmalıdır!
Evrensel standart Yamaha besleyicileri ile çalışmak ((ayrıca satın alın):

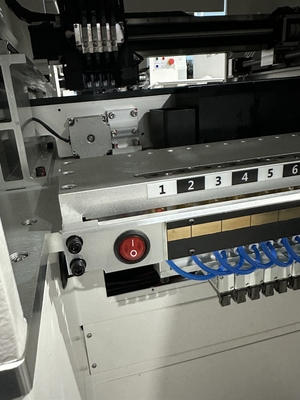

Besleme sistemi: Ekonomik ve istikrarlı olan elektrikli/pneumatik besleyici kullanılır.
Titreme besleyicisi: tüp parçacığının beslenmesini destekler.
Seçenek:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm elektrikli besleyici
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm pnevmatik besleyici
3Titreşim besleyicisi
Charmhigh SMT, fabrika tedariği, hızlı teslimat.
Çekici, Chiense markası.
CHM-551 Parça Listesi
| Ürün |
miktarı |
Ürün |
miktarı |
| Toplama ve yerleştirme makinesi |
1 |
Pinçet |
1 |
| Fırınlar |
8 |
İç altıgonlu açıcı |
1 |
| Araç kutusu |
1 |
Yağlama yağı |
1 |
| Garanti Kartı |
1 |
Filtre |
4 |
| Kullanıcı Kılavuzu |
1 |
Hızlı bağlantı |
1 |
| Test Raporu |
1 |
Fare Yastığı |
1 |
| Fırça |
1 |
Güç Kablosu |
1 |
Lütfen dikkat edin:
Toplama ve yerleştirme makinesi paketle birlikte tüm aksesuarlarla birlikte tam olarak hazır, makine kullanıma hazır!
Hazırlamanız gereken tek şey bir dış hava kompresörü (yemekçiler için hava kaynağı, baş vakumu, PCB desteği, Otomatik nozel değişim kütüphanesi...).
Lütfen bu makineyi güvenle satın alın.
Al ve yerleştir makinenizle eğlenin!
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
