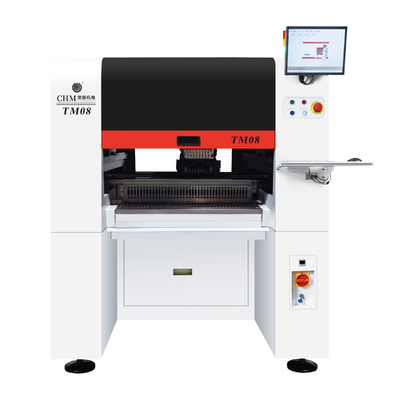

Mükemmel.Yüksek Hız Yüksek hassasiyet8 baş 80 besleyici SMT toplama ve yerleştirme makinesi Charmhigh TM08
PCB üretme makinesi, tam otomatik PCB montaj hattı, Çin'in en iyi kalitesi, Chiense en iyi marka Charmhigh
1Model numarası: TM08
2- Şarkı:
3Ana yapılandırma:Tam otomatik hat içi + PCB otomatik teslimat + 8 baş 80 besleyici + CPK algısı geçti + Panasonic servo motoru + çift Y eksen + otomatik nozzle değiştiricisi + 11 kamera + THK öğütme vida +Termal Kompensasyon + Optimal Hız: 35000CPH
4Besleyici: Fuji Electric besleyici (ayrıca satın alınır)
5PCB alanı (2 seçenek):600mm(L) * 350mm(W) / 1200 * 350mm (opsiyonel)
6. Windows sistemi ile bilgisayar ve klavye ve fare ile geliyor
7Bileşen: 0201/ 0402 / 0603-5050/ diyot/ triyot/ SOP/ QFP/ QFN/ BGA/ LED... en fazla 36*36mm IC
8Boyut:1280 (L) * 1580 (W) * 1500 (H) mm, AC220V (50hz, tek fazlı)
9Zaman: 3-5 iş günü
10Teslimat: deniz yoluyla / fabrikamızdan doğrudan al / Çin depoya gönder
11Ödeme yöntemi: banka havalesi (T/T)
12Ambalaj: kontrplak kutu
Charmhigh YouTube kanalı: https://www.youtube.com/@KimiLiuCharmhigh/videos
Charmhigh TM08 katalog indirme: TM08 - Katalog.pdf
Charmhigh TM08 parametreleri:
| Boyutları |
1280mm ((L) x 1580mm ((W) x 1500mm ((H) |
| Ağırlık |
1450 kg |
| Güç kaynağı |
AC220V (50Hz, tek fazlı), 3.5kW |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
Dahili vakum pompası |
| Montaj başı miktarı |
8 |
| Montaj Hızı |
35000kph (optimal) |
| Değerlendirme Doğruluğu |
±0.05mm CPK≥1.0 |
| Bileşen Yüksekliği |
≤ 12 mm |
| Bileşen Türü |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA vb.
(resistör/kondansatör/diyot/triyot/LED/IC vb.) |
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
450mm ((L) x350mm ((W) (standart);
1200mm ((L) x350mm ((W) (ihtimal) |
| PCB Taşımacılığı |
3 bölümlü raylı otomatik taşıyıcı, PCB destek cihazı |
| Fırçayı değiştir |
Otomatik nozel değişimi (31 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows sistemi)
Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
X&Y ekseni tarafından tahrik edilenPanasonic A6 servo motorları (Y ekseninde çift motorlu motorlar);
Esnek S eğri hızlandırma ve yavaşlatma
|
| Işınlama sistemi |
X&Y ekseninde zemin vida ve sessiz doğrusal kılavuz kullanılıyor
(Y ekseninde çift vidalar) |
| Besleme sistemi |
80 NXT 8mm standart besleme yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Fly camerax8 (yapılacak parça boyutu: 16mmx16mm);
IC camerax1 (Uygulanabilir bileşen boyutu: 36mmx36mm);
Kamerax2 işaretle. |
Bölüm listesi:
| Ürün |
miktarı |
Ürün |
miktarı |
| TM08 Al ve yerleştirme makinesi |
1 |
Yağlama yağı |
1 |
| Fırınlar |
8 |
Filtre |
4 |
| Araç kutusu |
1 |
Hızlı bağlantı |
1 |
| Garanti Kartı |
1 |
Fare Yastığı |
2 |
| Kullanıcı Kılavuzu |
1 |
Güç Kablosu |
2 |
| Test Raporu |
1 |
Klavye |
1 |
| Fırça |
1 |
Fare Yastığı |
1 |
| Pinçet |
1 |
LCD |
1 |

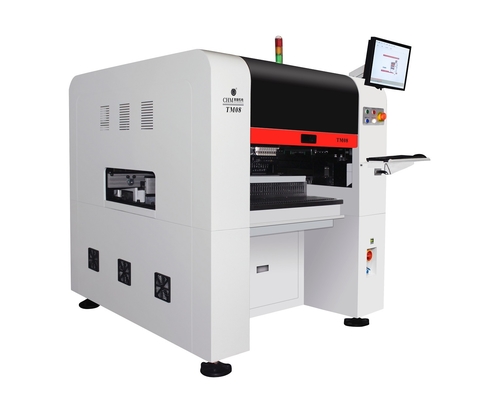

Charmhigh TM08, 8 başlı 80 besleyici:
Charmhigh TM08: CPK tespiti geçti.TM08:CPK≥1.0,Yüksek hassasiyetli model:
CPK tespiti nedir?
CPK, işlem yeteneği endeksine atıfta bulunur, bu, bir alıcı ve yerleştirme makinesinin üretiminde ne kadar tutarlı ve doğru olduğunu gösteren bir ölçümdür.Eğer CPK yüksekse, makinenin bileşenleri tam olarak ihtiyaç duydukları yere yerleştirmekte çok iyi olduğu anlamına gelir.ve montaj sürecinde daha fazla hata olabilirBen.t bize makinenin üretim sırasında kalitesinin ne kadar istikrarlı olduğunu gösterir.
CPK < 1: Düşük
1 ≤ CPK < 1.33Normal:
CPK ≥ 1.33Mükemmel.
Özetle: CPK, bir seçme ve yerleştirme makinesinin üretiminde ne kadar tutarlı ve doğru olduğunu ölçer. Temel olarak, makinenin üretim sırasında kalitesinin ne kadar istikrarlı olduğunu söyler.
Örnek:
Charmhigh fabrikasının doğrudan tedarikçisi:
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
