PCB montajı için küçük ve orta ekonomik SMD üretim hattı Tam Otomatik SMT Al ve Yerleştir Makinesi Charmhigh CHM-551, CPK≥1.0
Yüksek hassasiyetli 4 başlı Charmhigh CHM551 PCB Pick & Place Machine 0201, QFN, BGA
Otomatik SMT toplama ve yerleştirme makinesi, yüksek istikrarlı küçük parti üretimi için çok iyidir
Giriş:
Charmhigh CHM-551, dört başlı yüksek hızlı yüksek hassasiyetli genel amaçlı otomatik SMT seçme ve yerleştirme makinesi, yüksek kaliteli yapılandırma mekanizması ve mükemmel performansla,Ve fiyatı uygun..Araştırma ve geliştirme denetimi ve SMT küçük ve orta ölçekli üretim için kullanılır ve yatırım maliyetini hızlı bir şekilde geri kazanabilir. Küçük partiler veya yüksek hacimli sürümler ürettiğinizde, en iyi seçimdir. Daha yüksek düzeyde bir seçme ve yerleştirme makinesine ihtiyacınız varsa, Charmhigh CHM-551 en iyi makine.
CHM-551 katalog indirme:CHM-551 - Katalog.pdf
Müşteriden CHM-551 çalışma videosu:
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
CHM-551 montajı 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
Önemli Noktalar:
1CPK testini destekle.CPK≥1.0, 0201 mükemmel

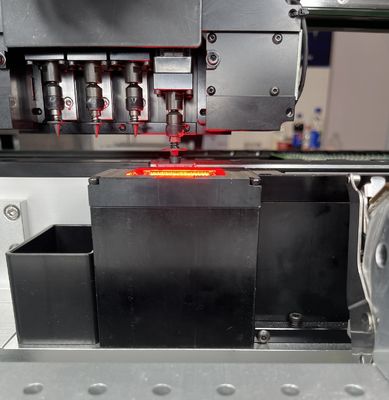

Güçlü görüş kamerası sistemi, güncellenmiş kameralar, daha yüksek doğruluk, IC yerleştirme daha doğru ve min bileşen 0201.
2. Otomatik nozel değişimi (13 set nozel kütüphanesi)
Otomatik nozzle değişimi, nozzleyi elle değiştirmenize gerek yok, çok kullanışlı!
3. Isı Kompensasyonu
4Otomatik PCB taşıma
PCB otomatik taşıyıcı ile, küçük bir SMT üretim hattı inşa, ellerinizi serbest!
5Optimal hız: 11500CPH; IPC9850: 8850CPH
Bu hızla, orta hacimli iş yapabilirsiniz, mükemmel istikrarla, günde 15 saat çalışmak
6. SMart yazılımı, yapay zeka desteği.
Hızlı programlama, kullanımı kolay, hızlı başlangıç sadece 1 saat.

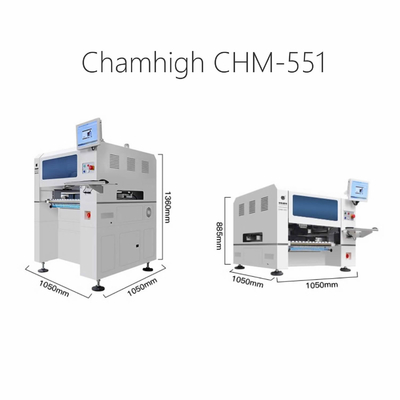

| CHM-551 Özellikleri |
| Boyutları |
1050mm(L) x1050mm(W) x 885mm(H) / tabanı: 1360mm |
| Ağırlık |
200kg / tabanı: 310kg |
| Güç kaynağı |
AC220V (50Hz, tek fazlı) 1.5kw |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
vakum pompası |
| Montaj başı miktarı |
4 baş |
| Montaj Hızı |
11500CPH (optimal);IPC9850: 8850cph |
| Değerlendirme Doğruluğu |
(XY) ± 0,06 mm; CPK≥1.0 |
| Bileşen Yüksekliği |
12 mm |
| Bileşen Türü |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA vb.
(resistör/kondansatör/diyot/triyot/LED/IC vb.) |
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
350mm ((L) x 270mm ((W) (Standard);
600mm ((L) x350mm ((W) (Farklı) |
| Fırçayı değiştir |
Otomatik nozel değişimi (13 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows)
Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
Servo motorlar tarafından çalıştırılan X&Y eksen;
Esnek S eğri hızlandırma ve yavaşlatma
|
| Işınlama sistemi |
Top vida + doğrusal rehber |
| Besleme sistemi |
50 Yamaha 8mm standart pnevmatik/elektrik besleyici yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Hızlı çekim kamerasıx4 (üçleme boyutu: 14mm×14mm);
IC camerax1 (yapılacak parça boyutu:25 mm × 25 mm);
Kamerax2 işaretle. |

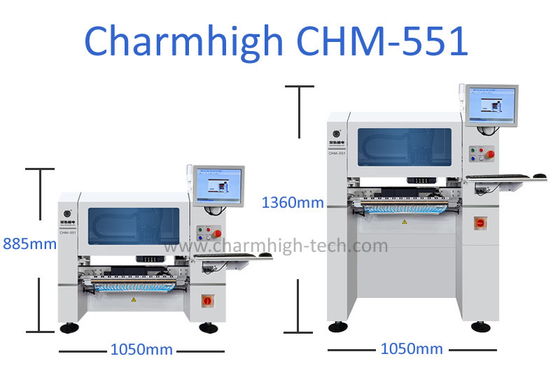

CHM-551 için iki türümüz var. Biri masaüstü, diğeri dikey. Bunlardan birini seçebilirsiniz.
Not: gemiye çıkmadan önce fabrikamıza kurulmalıdır!
Güzel görünümlü sağlam bir makine:
Evrensel standart Yamaha besleyicileri ile çalışmak ((ayrıca satın alın):
Besleme sistemi: Yamaha elektrikli/pneumatik besleyicisini kullanır, ekonomik ve istikrarlıdır.
Titreşim besleyicisi (stick feeder): tüpsel bileşenin beslenmesini destekler.
Seçenek:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm elektrikli besleyici
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm pnevmatik CL besleyici
3Titreşim besleyicisi
CHM-551 Parça Listesi
| Ürün |
miktarı |
Ürün |
miktarı |
| Toplama ve yerleştirme makinesi |
1 |
Pinçet |
1 |
| Fırınlar |
8 |
İç altıgonlu açıcı |
1 |
| Araç kutusu |
1 |
Yağlama yağı |
1 |
| Garanti Kartı |
1 |
Filtre |
4 |
| Kullanıcı Kılavuzu |
1 |
Hızlı bağlantı |
1 |
| Test Raporu |
1 |
Fare Yastığı |
1 |
| Fırça |
1 |
Güç Kablosu |
1
|
CHM-551CPK≥1.0CPK algılaması nedir?
CPK, işlem yeteneği endeksine atıfta bulunur, bu, bir alıcı ve yerleştirme makinesinin üretiminde ne kadar tutarlı ve doğru olduğunu gösteren bir ölçümdür.Eğer CPK yüksekse, makinenin bileşenleri tam olarak ihtiyaç duydukları yere yerleştirmekte çok iyi olduğu anlamına gelir.ve montaj sürecinde daha fazla hata olabilirBen.t bize makinenin üretim sırasında kalitesinin ne kadar istikrarlı olduğunu gösterir.
CPK < 1: Düşük
1 ≤ CPK < 1.33Normal:
CPK ≥ 1.33Mükemmel.
Özetle: CPK, bir seçme ve yerleştirme makinesinin üretiminde ne kadar tutarlı ve doğru olduğunu ölçer. Temel olarak, makinenin üretim sırasında kalitesinin ne kadar istikrarlı olduğunu söyler.

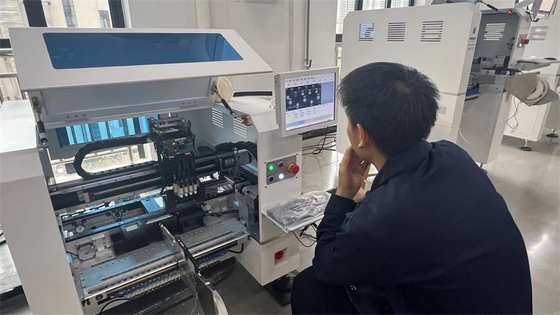

Charmhigh CHM-551 müşteri geri bildirimleri:
Charmhigh SMT, fabrika tedarikçisi, profesyonel üretici, hızlı teslimat.
Çekici, Chiense markası.
Charmhigh yeni sanayi parkı fabrika, araştırma ve üretim parkı:
Lütfen dikkat edin:
Toplama ve yerleştirme makinesi paketle birlikte tüm aksesuarlarla birlikte tam olarak hazır, makine kullanıma hazır!
Hazırlamanız gereken tek şey bir dış hava kompresörü (yemekçiler için hava kaynağı, baş vakumu, PCB desteği, Otomatik nozel değişim kütüphanesi...).
Lütfen bu makineyi güvenle satın alın.
Al ve yerleştir makinenizle eğlenin!
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
