Tam otomatik ray geri akış fırını + PC kontrolü 6 sıcaklık bölgesi (yukarı6+aşağı6)
Kurşunsuz SMT geri akış fırını PC6635 lehim makinesi
2200 * 350mm 6 Bölge 5KW Lehimleme kaynak makinesi
PC6635 katalog indirme:PC6635 Geri akış fırını - talimat.pdf
PC6635 için teknik parametreler
| Model |
PC6635 (PC, yukarı6+aşağı6, 350mm genişlik) |
| Isıtma parçasının parametresi |
| Isıtma bölgesi |
yukarı6 + aşağı6 |
| Isıtma uzunluğu |
2200mm |
| Soğutma bölgesi |
2 |
| Taşıyıcı parametresi |
| PCB'nin en büyük genişliği |
Ağ genişliği 350mm, ray ayarlanabilir 250mm |
| Taşıyıcı yönü |
L→R (R→L.option) |
| Taşıyıcı yüksekliği |
880±20mmlik ağlar |
| Ulaşım sistemi |
Ağlı taşıyıcı + Demiryolu taşıyıcı |
| Taşıyıcı hızı |
0-2000mm/dakika |
| Kontrol parametresi |
| Güç kaynağı |
5 tel 380V 50/60Hz |
| Başlatma gücü |
24KW |
| Çalışmanın güç tüketimi |
Yaklaşık 5-6KW |
| Kontrol modu |
Endüstriyel PC + monitör |
| Isınma zamanı |
Yaklaşık 20 dakika. |
| Sıcaklık kontrol aralığı |
Oda sıcaklığı-350°C |
| Sıcaklık kontrolü |
Endüstriyel PC+Temp. modülü kontrolü, SSR Sürücüsü |
| Sıcaklık kontrolünün hassasiyeti |
± 1°C |
| Sıcaklık dağıtım hatası |
± 3°C |
| Sorun alarmı |
Anormal sıcaklık (daimi sıcaklıktan sonra çok yüksek veya çok düşük sıcaklık) |
| Tahta düşme alarmı |
Seçenek |
| Makine boyutu ve ağırlığı |
| Net ağırlık |
Yaklaşık 400 kg. |
| Boyut ((mm) L×W×H |
L3600 × W700 × H1430 |
PC6635 için açıklama:
1Bağımsız dolaşan hava yapısı, üst ve alt ısıtma yöntemleri, yüksek termal verimlilik ve hızlı sıcaklık artışı ile patentli ısıtma tel teknolojisi,yaklaşık 20 dakika içinde oda sıcaklığından ayarlanmış çalışma sıcaklığına ulaşan, kurulum sıcaklığı ile kaynak alanındaki gerçek sıcaklık arasındaki sıcaklık farkı 30°C'den daha az.
2Tayvan San Yue'den özel bir yüksek sıcaklıklı motorla donatılmış, sıcak hava ısıtmasını çalıştırmak için doğrudan birleştirilmiş, dengelenmiş sıcak hava dağıtımı, düşük gürültü ve minimum titreşim sağlanmıştır.Taşıma sırasında 0201 bileşenlerin yerinde kalmasına izin veren.
3.Geleneksel salyangoz kabuğu hava dolaşımı ve üç katmanlı hava dağıtım cihazları ile benzersiz hava borusu tasarımı, büyük ısı kapasitesi,ve önceden ısıtma bölgesi için ayrı ısıtma, sıcaklık kontrol bölgesi ve bağımsız dolaşım ve sıcaklık kontrolü ile kaynak bölgesi, her bir sıcaklık bölgesi ± 1 °C doğrulukla kontrol edilir,ve fırın odası bir pnömatik üst kapağı ile açılır.
4Standart yapılandırma, soğutma hava sıcaklığı 5 °C'ye kadar düşen ve ilk soğutma bölgesindeki soğutma hızı -5 °C/S'ye ulaşabilen iki zorlu soğutma bölgesini içerir.Çeşitli kurşunsuz işlemlerin gereksinimlerini etkili bir şekilde karşılar.
5.Çeşitli modellerin sıcaklık eğreleri ayarlanması için uygun, çift veya üçlü kaynak bölgesi yapılandırmaları, en az 8°C'de sekiz satırlı PROFIL Sınavı,Japonya veya Avrupa ve Amerika'da kurşunsuz lehimleme süreçlerine özel olarak uyarlanmış sürekli eğri testleri.
6Yüksek sıcaklığa dayanıklı ve aşınmaya dayanıklı alüminyum alaşımından yapılmış, yüksek sertliği ve deformasyonu sağlayan özel taşıma kılavuz raylarının en son tasarımı.

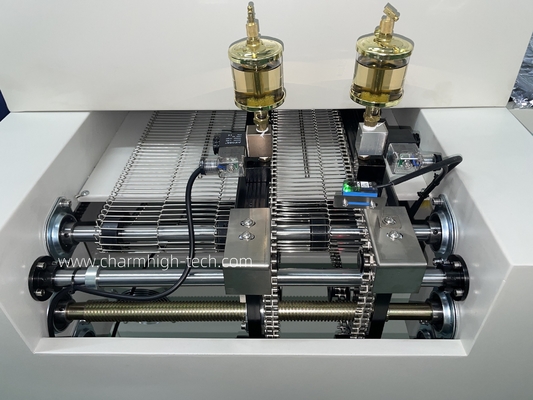

7Taşıma sistemi, ithal Japon Dongchuan motorları ile çalıştırılan değişken frekanslı hız kontrolünü kullanır.Yüksek kaliteli paslanmaz çelik zincirleri ve senkronize taşıma için SUS316 malzemesi paslanmaz çelik ağ kemerleri ileAyrıca kesintisiz güç kaynağı (UPS) fonksiyonu ile donatılmıştır ve ani güç kesintileri nedeniyle fırının içindeki PCB'lere zarar vermesini etkili bir şekilde önler.
8Endüstriyel bir bilgisayarla kontrol ediliyor, LCD ekranı ve Windows 10 işletim sistemi, esnek eğri testleri ve güçlü dinamik eğri analizi yetenekleri.Ayrıca tüm verileri yazdırma ve kaydetme yeteneği, kurşunsuz işlemlerin gereksinimlerini karşılar.
Tüm elektrik bileşenleri ithal parçalardan yapılmıştır ve tüm sinyal hatları, SMT24'ün 24 saat sabit ve güvenilir çalışmasını sağlamak için korunmaktadır.Tüm makine için bir yıllık garanti ve ömür boyu bakım.

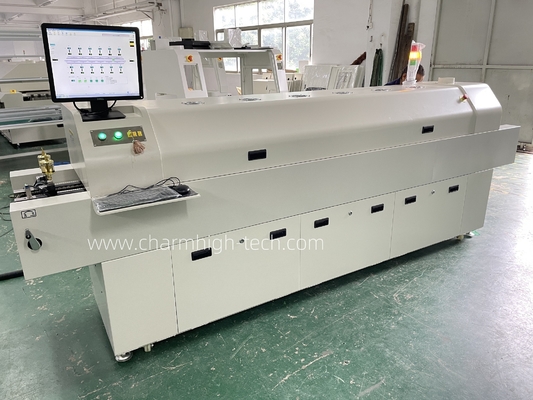

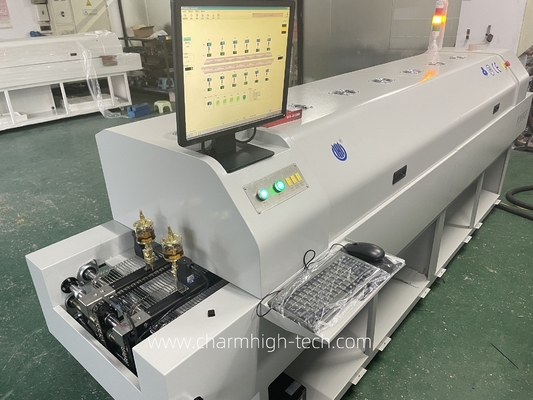

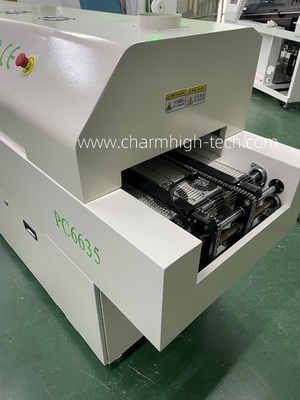

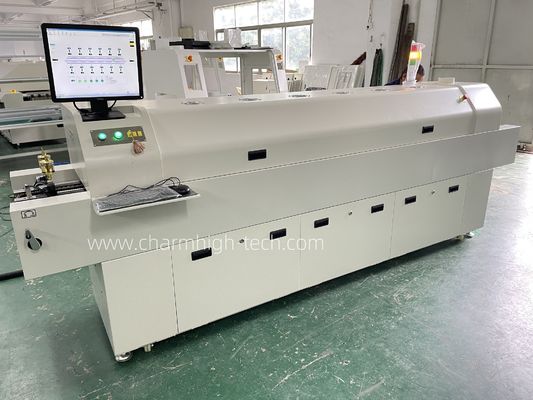

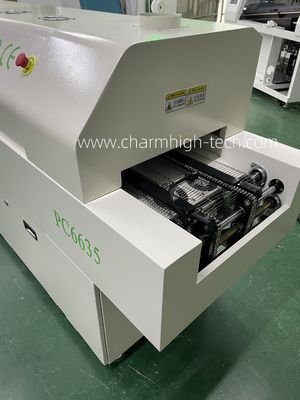

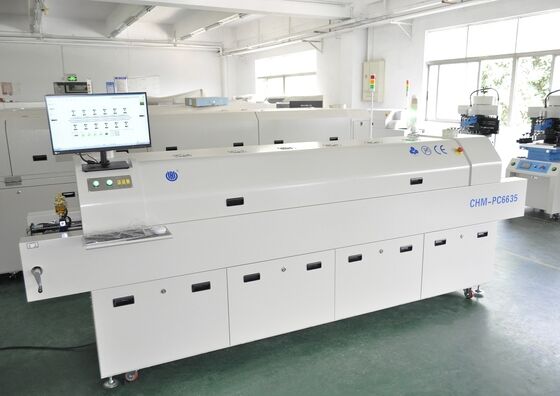

PC6635'in %100 Gerçek Resimleri:
SMT Üretim hattı önerileri:
1.PCB yükleyicisi
2.E6 Lehimleme pasta yazıcısı
3.PCB taşıyıcı
4.CHM551 toplama ve yerleştirme makinesi - iki adet
5.PCB taşıyıcı
6.PC6635 Otomatik raylı geri akış fırını + PC
7.PCB boşaltıcı
Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makine yedek parçalarını hep tedarik ederiz. Fabrika güvenilir doğrudan tedarik.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sağlayın.Gemiye çıkmadan önce her makine %100 test edilmiş.
