PC8835 Tam otomatik raylı reflow fırını + PC kontrolü 8 sıcaklık bölgesi (yukarı8+aşağı8)
Ekonomik Kurşunsuz SMT Reflow Fırını PC8835 / PC8840 lehimleme makinesi
2830*350mm, ağgenişlik 350mm,8 Bölge 6KW Lehimleme Kaynak Makinesi
PC8835 kataloğu indirme:
PC8835 reflow fırını - Talimat.pdf
PC8835 için Teknik Parametreler
| Model |
PC8835 veya PC8840
(PC kontrolü, yukarı8+aşağı8, 350mm(veya 400mm) genişlik
|
| Isıtma parçası parametresi |
| Isıtma bölgesi |
yukarı8 + aşağı8 |
| Isıtma uzunluğu |
2830mm |
| Soğutma bölgesi |
2 |
| Konveyör parametresi |
| PCB'nin Maks. genişliği |
Ağ genişliği 350mm(veya 400mm), Ray ayarlanabilir 250mm |
| Konveyör yönü |
S→S (S→S.seçenek ) |
| Konveyör yüksekliği |
Ağ 880±20mm |
| Taşıma sistemi |
Kayış konveyörü+ Raylı konveyör |
| Konveyör hızı |
0-2000mm/dak |
| Kontrol parametresi |
| Güç kaynağı |
5 telli 380V 50/60Hz |
| Başlangıç gücü |
24KW |
| Çalışma tüketim gücü |
Yaklaşık 5-6KW |
| Kontrol şekli |
Endüstriyel PC + monitör |
| Isınma süresi |
Yaklaşık 20 dakika |
| Sıcaklık kontrol aralığı |
Oda Sıcaklığı-350℃ |
| Sıcaklık kontrolü |
Endüstriyel PC+Sıcaklık modülü kontrolü, SSR Sürücü |
| Sıcaklık kontrol hassasiyeti |
± 1℃ |
| Sıcaklık dağılım hatası |
± 2℃ |
| Arıza alarmı |
Anormal sıcaklık (sabit sıcaklıktan sonra aşırı yüksek veya aşırı düşük sıcaklık) |
| Kart düşme alarmı |
Seçenek |
| Makine boyutu&ağırlığı |
| Net ağırlık |
Yaklaşık 1000kg |
| Boyut(mm) U×G×Y |
U3600×G700×Y1430 |
PC8835 /PC8840 için açıklama:
1. Bağımsız sirkülasyonlu hava yapısına sahip patentli ısıtma teli teknolojisi, üst ve alt ısıtma yöntemleri, yüksek termal verimlilik ve hızlı sıcaklık artışı, oda sıcaklığından yaklaşık 20 dakika içinde ayarlanan çalışma sıcaklığına ulaşır, kaynak alanında ayarlanan sıcaklık ile gerçek sıcaklık arasında 30°C'den daha az bir sıcaklık farkı vardır.
2. Dengelemiş sıcak hava dağılımı, düşük gürültü ve minimum titreşim sağlayan, 0201 bileşenlerinin taşıma sırasında yerinde kalmasını sağlayan, doğrudan sıcak hava ısıtmasını sürmek için Tayvan San Yue'den özel bir yüksek sıcaklık motoru ile donatılmıştır.
3. İthal salyangoz kabuğu hava sirkülasyonu ve üç katmanlı hava dağıtım cihazları ile benzersiz hava kanalı tasarımı, homojen hava sirkülasyonu, büyük ısı kapasitesi ve ön ısıtma bölgesi, sıcaklık kontrol bölgesi ve bağımsız sirkülasyon ve sıcaklık kontrolü ile kaynak bölgesi için ayrı ısıtma sağlar, her sıcaklık bölgesi ±1°C hassasiyetle kontrol edilir ve fırın odası pnömatik bir üst kapakla açılır.
4. Standart konfigürasyon, soğutma havası sıcaklığının 5°C kadar düşük olduğu iki zorunlu soğutma bölgesi içerir ve ilk soğutma bölgesindeki soğutma hızı -5°C/S'ye ulaşabilir. Çeşitli kurşunsuz süreçlerin gereksinimlerini etkili bir şekilde karşılar.
5. Çeşitli modellerin sıcaklık eğrilerini ayarlamak için uygundur, çift veya üçlü kaynak bölgesi konfigürasyonları, minimum 8°C'lik sekiz hatlı PROFILE TESTİ ve özellikle Japonya veya Avrupa ve Amerika'daki kurşunsuz lehimleme süreçlerine göre uyarlanmış sürekli eğri testi ile.
6. Yüksek sıcaklığa dayanıklı ve aşınmaya dayanıklı alüminyum alaşımından yapılmış, yüksek sertlik ve deformasyon sağlamayan özel taşıma kılavuz raylarının en son tasarımı.
7. Taşıma sistemi, yüksek kaliteli paslanmaz çelik zincirler ve senkronize taşıma için SUS316 malzemeden paslanmaz çelik ağ kayışları ile ithal Japon Dongchuan motorları tarafından tahrik edilen değişken frekanslı hız kontrolü kullanır, ayrıca kesintisiz güç kaynağı (UPS) işlevi ile donatılmıştır, ani elektrik kesintileri nedeniyle fırın içindeki PCB'lere verilen hasarı etkili bir şekilde önler.
8. Endüstriyel bir bilgisayar tarafından kontrol edilir, esnek eğri testi ve güçlü dinamik eğri analiz yeteneklerinin yanı sıra tüm verileri yazdırma ve kaydetme yeteneği sunan, kurşunsuz süreçlerin gereksinimlerini karşılayan bir LCD monitör ekranı ve Windows 10 işletim sistemi ile.
Tüm elektrikli bileşenler ithal parçalardan yapılmıştır ve tüm sinyal hatları, SMT24'ün günde 24 saat istikrarlı ve güvenilir çalışmasını sağlamak için korunmaktadır, tüm makine için bir yıllık garanti ve ömür boyu bakım ile.

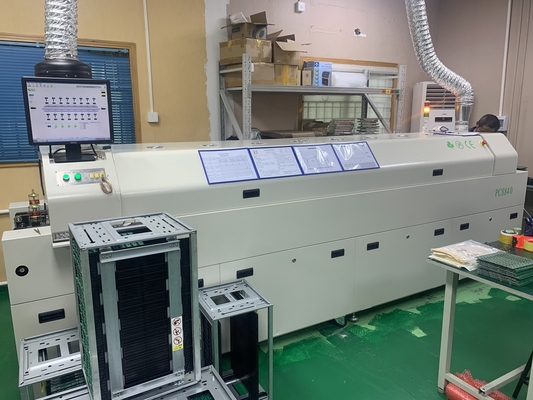

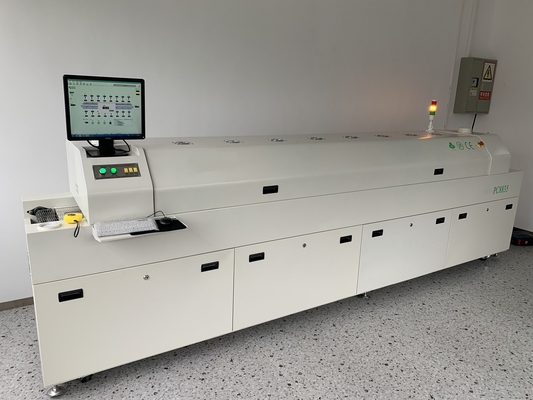

PC8835 için gerçek resimler:
Garanti:
Komple makine, satın alma tarihinden itibaren 1 yıllık garanti süresine ve ömür boyu hizmete sahiptir.
Her zaman makinenin yedek parçalarını sağlıyoruz, fabrika güvenilir doğrudan tedarik.
Çevrimiçi Soru/Cevap ve sorun giderme desteği ve teknik tavsiye hizmeti sağlıyoruz.
Bire bir satış sonrası hizmet sağlayın.Her makine sevkıyattan önce %100 iyi test edilmiştir.
