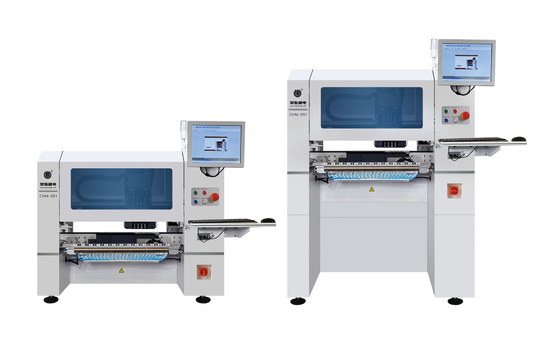

Delikanlı.CHM-551Charmhigh tarafından 4 başlı SMT seçme ve yerleştirme makinesi
Süper yüksek hassasiyet, yüksek yapılandırma, kolay işleme, oda tasarrufu.
Yüksek hassasiyetli prototipleme ve yüksek istikrarlı küçük parti üretimi için çok iyidir.
Açıklama:
Bu 4 başlı CHM-551, elektronik üretiminde hassasiyet ve kullanım kolaylığı için tasarlanmıştır.0201 bileşenlerini olağanüstü bir hassasiyetle işleyebilen ve sıkı CPK testlerinden geçmiş.
Kompakt tasarımı prototipleme ve küçük ve orta üretim kurulumlarına mükemmel bir şekilde uymaktadır.
Piyasadaki en gelişmiş küçük montaj araçlarından biri.
CHM-551 SMT Al ve Yerleştir Makinesi (Automatik Nozzle Değişimi ile) uygun yüksek hassasiyetli prototipleme veSMT montajı için ekonomik bir çözüm.
CHM-551 Youtube'da çalışma videosu:
https://www.youtube.com/watch?v=OawJh43K9EI
Chm-551 paketlenmiş ve Güney Afrika'ya gönderilmeye hazır:
https://www.youtube.com/watch?v=KBGGZVmYOzY
CHM-551 katalog indirme:Charmhigh CHM-551.pdf
Makine özellikleri
1.Destek CPK testi
2. Otomatik nozel değişimi (13 set nozel kütüphanesi)
3.Isı Kompensasyonu
4. Otomatik taşıma
5En iyi hız: 11500CPH IPC9850: 8850CPH
6. ......
Daha fazla makine özelliği için lütfen hesap yöneticimize başvurun
CHM-551 Parça Listesi
| Ürün |
miktarı |
Ürün |
miktarı |
| Toplama ve yerleştirme makinesi |
1 |
Pinçet |
1 |
| Fırınlar |
8 |
İç altıgonlu açıcı |
1 |
| Araç kutusu |
1 |
Yağlama yağı |
1 |
| Garanti Kartı |
1 |
Filtre |
4 |
| Kullanıcı Kılavuzu |
1 |
Hızlı bağlantı |
1 |
| Test Raporu |
1 |
Fare Yastığı |
1 |
| Fırça |
1 |
Güç Kablosu |
1 |
| CHM-551 Özellikleri |
| Boyutları |
1050mm(L) x1050mm(W) x 1360mm(H) / 885mm |
| Ağırlık |
260kg ve 310kg |
| Güç kaynağı |
AC220V (50Hz, tek fazlı) 1.5kw |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
vakum pompası |
| Montaj başı miktarı |
4 baş |
| Montaj Hızı |
11500CPH (optimal)IPC9850: 8850cph |
| Değerlendirme Doğruluğu |
(XY) ± 0,05 mm;CPK≥1.0 |
| Bileşen Yüksekliği |
12 mm |
| Bileşen Türü |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA vb.
(resistör/kondansatör/diyot/triyot/LED/IC vb.) |
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
350mm ((L) x 270mm ((W) (Standard);
600mm ((L) x350mm ((W) (Farklı) |
| Fırçayı değiştir |

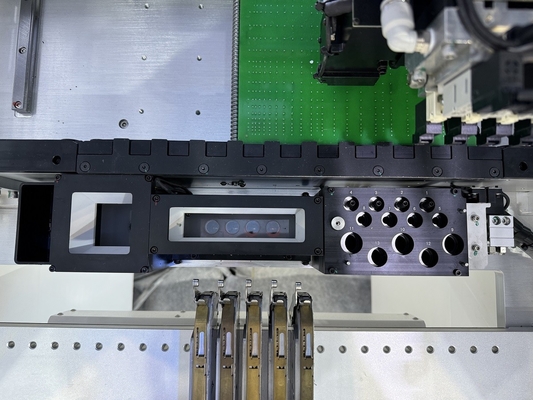

Otomatik nozel değişimi(13 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows 7)
Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
Servo motorlar tarafından çalıştırılan X&Y eksen;
Esnek S eğri hızlandırma ve yavaşlatma
|
| Işınlama sistemi |

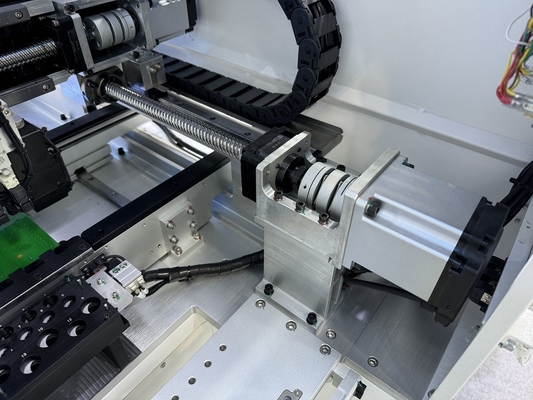

Top vida + doğrusal rehber |
| Besleme sistemi |
50 Yamaha 8mm standart pnevmatik/elektrik besleyici yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Hızlı çekim kamerasıx4 (üçleme boyutu: 14mm×14mm);
IC camerax1 (alet boyutu: 25mm×25mm);
Kamerax2 işaretle. |
Önemli olan:
1. Otomatik nozel değişimi, nozel değiştirmek için manuel gerek yok, çok kullanışlı!
2Güçlü görüntüleme kamera sistemi, daha yüksek hassasiyetle güncellenmiş kameralar, daha doğru IC placecd ve min bileşen 0201.
3. PCB otomatik taşıyıcı ile, küçük bir SMT üretim hattı inşa, ellerinizi serbest!
4Akıllı yazılımla yüksek yapılandırma, daha uzun ömür, Charmhigh daha güçlü mekanik parça sağlar.
Ana özellikleri:
4 baş, 50 besleyici yığın, servomotor, PCB otomatik taşıyıcı, top vida,
Termal telafi, 19 delikli otomatik nozel değişimi, 0201, CPK testi geçti...
Mükemmel sonuç ile IC montajı, maksimum destek 25x25mm boyutlu IC, küçük bir pitch mükemmel montaj.

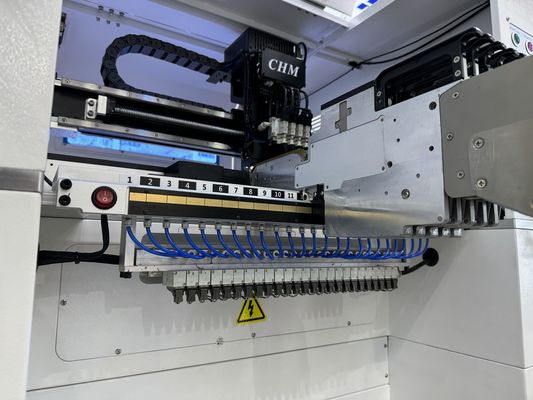

Bir tarafı 25 besleyici yuvası ile donatılmış, her iki tarafı birlikte 50 adet.
Yamaha besleyicilerini destekleyin (hem elektrikli hem de pnevmatik besleyiciler:
Çin'in en iyi 4 başlı modeli.
Charmhigh SMT, fabrika tedariği, hızlı teslimat.
Çekici, Chiense markası.
SMT üretim hattını tavsiye ederim:
Satır 1:
3040 lehimleme yapısı yazıcısı, CHM-551 SMD toplama ve yerleştirme robotu, T961 geri akış fırını
2 numaralı satır:
Lütfen dikkat edin:
Toplama ve yerleştirme makinesi paketle birlikte tüm aksesuarlarla birlikte tam olarak hazır, makine kullanıma hazır!
Hazırlamanız gereken tek şey, dış bir hava kompresörü (pneumatik besleyiciler için hava kaynağı).
Lütfen bu makineyi güvenle satın alın.
Al ve yerleştir makinenizle eğlenin!
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
