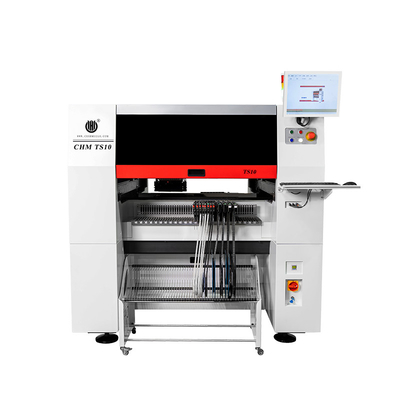

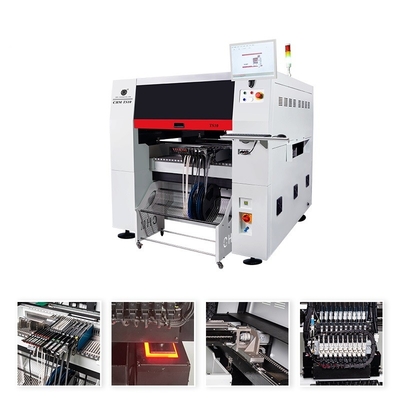

Gelişmiş TS10 yüksek hızlı SMT 100 besleyici yuvası ile tamamen otomatik toplama ve yerleştirme makinesi
Büyük SMT üretim hattı, PCB montaj hattı, PCBA imalatı için,01005 desteklendi.CPK≥1.0
Tanıtım
TS10 On başlı yüksek hassasiyetli, yüksek hızlı genel evrensel toplama ve yerleştirme makinesi
1En iyi hız:42000CPH(Şirketimizin en iyi koşulları altında)
2Montaj Doğruluğu: ((xy) + 0.03mmCPK>1.0
3. Bileşenler Montaj aralığı: Inch boyutu01005- 36mmX36mm ve daha büyük parçalar
4. İsteğe bağlı: mavi ışık taraması, lens montajı, 1.2m uzunluğundaki PCB montajı üretimi
TS10 katalogunu buradan indirmek için tıklayın: TS10 - Katalog.pdf
Charmhigh TS10 özellikleri:
| Boyutları |
1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| Ağırlık |
1930kg |
| Güç kaynağı |
AC380V (50Hz, üç fazlı), 4.5kW |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
Dahili vakum pompası |
| Montaj başı miktarı |
10 baş |
| Montaj Hızı |
43000kph (optimal) |
| Değerlendirme Doğruluğu |
(XY) ± 0,03 mmCPK≥1.0 |
| Bileşen Yüksekliği |
≤ 12 mm |
| Bileşen Türü |
01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA vb.
(resistör/kondansatör/diyot/triyot/LED/IC vb.) |
| Bileşen Aralığı |
Inç boyutu 0201'den 36mm'ye*36mm'ye kadar ve daha büyük parçalar montajı. |
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
600mm ((L) × 400mm ((W) (standart);
1200mm ((L) × 400mm ((W) (ihtiyaç duyulmaz) |
| PCB Taşımacılığı |
3 bölümlü raylı otomatik taşıma, PCB desteği |
| Fırçayı değiştir |
Otomatik nozel değişimi(37 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows 7)
Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
X&Y ekseni tarafından tahrik edilenPanasonic A6 servo motorları (Y ekseninde çift motorlu)S eğri hızlandırma ve yavaşlatma esnekliği |
| Işınlama sistemi |
X&Y ekseni THK zemin topu vida ve THK sessiz doğrusal kılavuzu benimsiyor(Y ekseninde çift vidalar) |
| Besleme sistemi |
100 NXT8 mm standart besleyici yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Fly kamera×10 (alet boyutu: 16mm×16mm);
IC kamerası×1 (üçleme boyutu uygulanabilir: 36mm×36mm);
Görüntü dikme fonksiyonuna sahiptir.
İşaret kamerası×2 |
Önemli olan:
1- CPK tespitini destekle.Min bileşen 01005
2Y ekseniÇift servo motorKontrol sistemi
3Otomatik termal telafi düzeltme sistemi.
4. İçinde inşa edilmiş vakum pompası + solenoid valf yapısı
5.Otomatik nozel değişimi(37 set nozzle kütüphanesi)
6. PCB Destek Aygıtı
7Çift işaretli kamera, daha büyük PCB için iyi.
8...
Daha fazla makine özelliği için lütfen hesap yöneticimize başvurun
TS10'un en önemli özelliği:
1/Y ekseninde çift servo kontrol sistemi kullanılıyor
Y ekseni Panasonic A6 ikiz servo motor,THK zemin vida,sessiz doğrusal kılavuz kullanır
2/Support CPK tespiti
Süreç yeteneklerinin sabit ve garantili kalmasını sağlamak
3/Büyük boyutlu bileşen kimliği(Açmak, tanımlamak ve doğru bir şekilde monte etmek kolaydır) LCD kamera tanıma alanı aşıldığında, segmentasyon tanıma desteklenir ve otomatik olarak tam bir cihaz görüntüsü oluşturulur
4/ANC (otomatik nozel değiştiricisi)
Otomatik nozel dağıtımı ve otomatik nozel değişimi5/otomatik termal tazminat düzeltme sistemi.

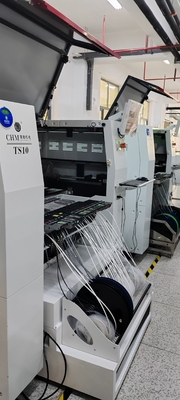

TS10 fabrikamızda gerçek resim:100 besleyici yuvası (Fuji NXT elektrikli besleyici ile çalışmak):

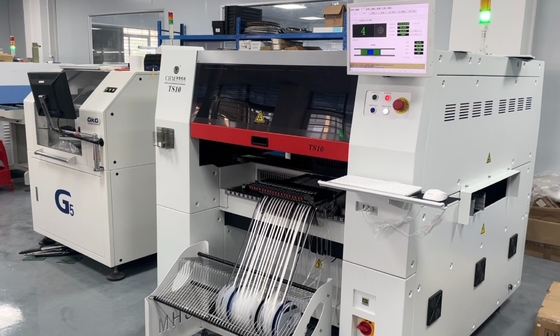

Müşteri sitesi:
Örnekler:
Charmhigh fabrikasının doğrudan tedarikçisi:
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
