Charmhigh CHM-551 Yüksek Yapılandırma Küçük, Yüksek Hassasiyetli 4 Başlı Seçim ve Yerleştirme Makinesi
Yüksek istikrarlı küçük seri üretim için iyidir.
CHM-551 ile elektronik üretiminin geleceğini açın, küçük ve orta seri üretim için tasarlanmış kompakt, yüksek hassasiyetli 4 başlı SMT al ve yerleştir makinesi.Bu son teknoloji çözümü olağanüstü bir doğruluk sağlıyor., 0201, QFN, BGA ve daha fazlası kadar küçük bileşenleri destekler, bu da onu Ar-Ge, prototipleme ve uygun maliyetli PCB montajı için nihai seçim haline getirir.
Neden CHM-551'i seçtiniz?
1Üstün hassasiyet: Yüksek hassasiyetli bir top vida sistemi ve gelişmiş görüş kameraları ile kusursuz bir yerleştirme elde etmek, güvenilir sonuçlar için mükemmel IC hizalanmasını ve CPK≥1.0 uyumluluğunu sağlamak.
2Yüksek Hızlı Performans: 11.500 CPH'nin (IPC9850: 8.850 CPH) en iyi hızı ile verimliliği artırın, kaliteyi feda etmeden küçük parti çalışması için idealdir.
3Akıllı Otomasyon: İş akışınızı kolaylaştırmak ve değerli zamanınızı kurtarmak için otomatik nozel değişimi (13-set kütüphanesi), termal telafi ve PCB otomatik taşıyıcı özellikleri.
4Kompakt ve çok yönlü: Uzayı tasarruf eden masaüstü veya dikey taban seçenekleri, 400x300mm'ye kadar PCB'leri ve 50 Yamaha besleyicisini (pneumatik / elektrikli) destekleyerek herhangi bir çalışma alanına sorunsuz bir şekilde uyum sağlar.
5Maliyet Çözümlü Yenilik: Kalite konusunda uzlaşmadan uygun fiyatlı olan CHM-551, SMT üretimini verimli bir şekilde ölçeklendirmeyi amaçlayan yeni başlayanlar, laboratuvarlar ve işletmeler için mükemmeldir.
Ana özellikler:
14 başlı tasarım: Daha hızlı montaj için birden fazla bileşeni aynı anda işliyor.
2Kapasite: En küçük bileşenleri kolaylıkla ele alır, modern elektronik için idealdir.
3Kullanıcı Dostu Yazılım: Sezgisel arayüz işleyişi basitleştirir, uzmanlık becerileri gerekmez.
4Güçlü Yapı: Yüksek kaliteli yapılandırma dayanıklılık ve uzun süreli performans sağlar.
5Küresel Destek: 1 yıllık garanti, ömür boyu hizmet ve Charmhigh'tan özel teknik destek ile desteklenmektedir.
Mükemmel:
SMT Prototipleme: Tasarımlarınızı hızlıca ve hassas bir şekilde hayata geçirin.
-Küçük Toplu Üretim: Yeni başlayanlar ve niş üreticiler için uygun maliyetli.
- Araştırma ve Gelişim Laboratuvarları: Test ve yenilik için esnek ve güvenilir.
| CHM-551 Özellikleri |
| Boyutları |
1050mm ((L) x1050mm ((W) x 1360mm ((H) |
| Ağırlık |
310kg |
| Güç kaynağı |
AC220V (50Hz, tek fazlı) 1.5kw |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
vakum pompası |

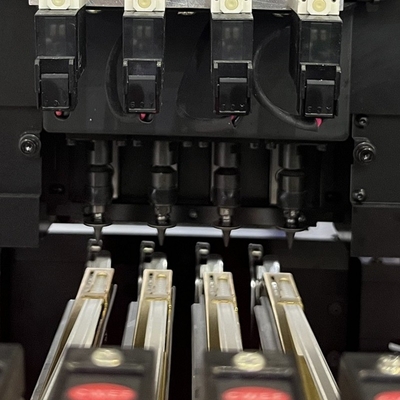

| Montaj başı miktarı |
4 baş |
| Montaj Hızı |
11500CPH (optimal)IPC9850: 8850cph |
| Değerlendirme Doğruluğu |
(XY) ± 0,06 mm;CPK≥1.0 |
| Bileşen Yüksekliği |
12 mm |
| Bileşen Türü |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA vb.
(resistör/kondansatör/diyot/triyot/LED/IC vb.) |
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
350mm ((L) x 270mm ((W) (Standard);
600mm ((L) x350mm ((W) (Farklı) |
| Fırçayı değiştir |
AUtamatik nozel değişikliği(13 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows 7)
Monitör, klavye ve fare ile donatılmış |

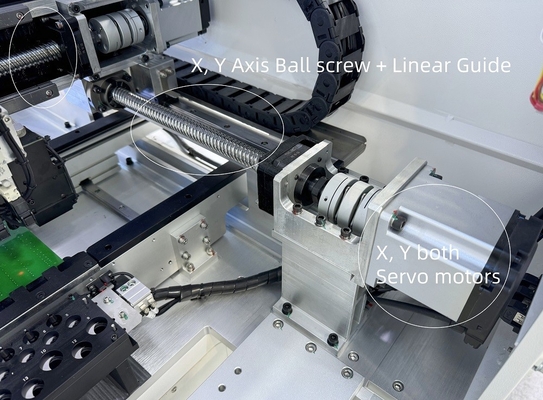

| Sürücü Sistemi |
Servo motorlar tarafından çalıştırılan X&Y eksen;
Esnek S eğri hızlandırma ve yavaşlatma
|
| Işınlama sistemi |
Top vida + doğrusal rehber |
| Besleme sistemi |
50 Yamaha 8mm standart pnevmatik/elektrik besleyici yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur) |

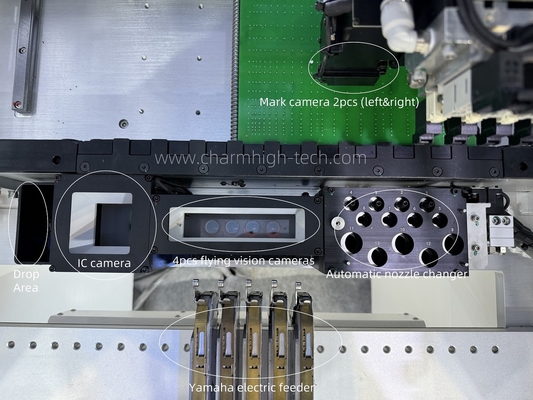

| Görme Sistemi |
Hızlı çekim kamerasıx4 (üçleme boyutu: 14mm×14mm);
IC camerax1 (alet boyutu: 25mm×25mm);
Kamerax2 işaretle. |
Yüzde yüz gerçek fotoğraflar:

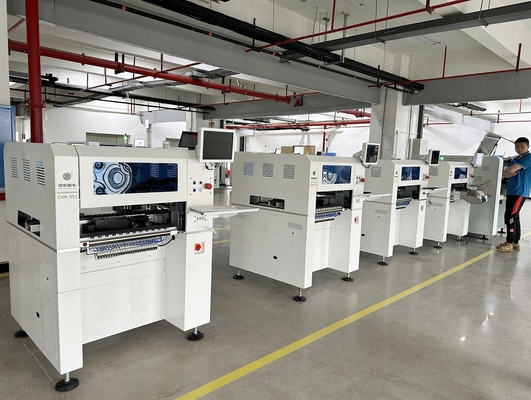

Masaüstü sürümü ve dikey sürümü iki türü var, tam otomatik SMT üretim hattı yapabilir:
Müşteri tarafından PCB örneği:

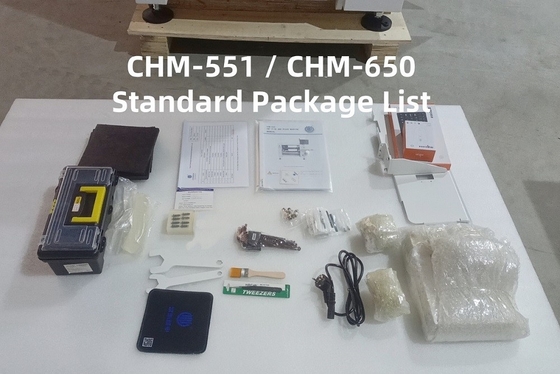

CHM-551 Parça Listesi
| Ürün |
miktarı |
Ürün |
miktarı |
| Toplama ve yerleştirme makinesi |
1 |
Pinçet |
1 |
| Fırınlar |
8 |
İç altıgonlu açıcı |
1 |
| Araç kutusu |
1 |
Yağlama yağı |
1 |
| Garanti Kartı |
1 |
Filtre |
4 |
| Kullanıcı Kılavuzu |
1 |
Hızlı bağlantı |
1 |
| Test Raporu |
1 |
Fare Yastığı |
1 |
| Fırça |
1 |
Güç Kablosu |
1 |
Lütfen dikkat edin:
Toplama ve yerleştirme makinesi paketle birlikte tüm aksesuarlarla birlikte tam olarak hazır, makine kullanıma hazır!
Hazırlamanız gereken tek şey, dış bir hava kompresörü (pneumatik besleyiciler için hava kaynağı).
Lütfen bu makineyi güvenle satın alın.
Al ve yerleştir makinenizle eğlenin!
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
