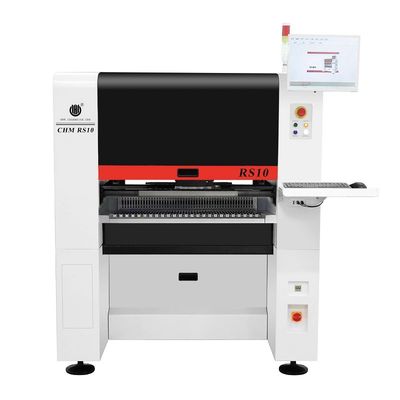

Çifte doğrusal motor sürücüsü Charmhigh RS10 manyetik süspansiyon SMT seçme ve yerleştirme makinesi

Çifte doğrusal motor sürücüsü Charmhigh RS10 manyetik süspansiyon SMT seçme ve yerleştirme makinesi
Dual Linear Motor Drive Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
Çifte doğrusal motor sürücüsü Charmhigh RS10 manyetik süspansiyon SMT seçme ve yerleştirme makinesi Çifte doğrusal motor sürücüsü Charmhigh RS10 manyetik süspansiyon SMT seçme ve yerleştirme makinesi Çifte doğrusal motor sürücüsü Charmhigh RS10 manyetik süspansiyon SMT seçme ve yerleştirme makinesi Çifte doğrusal motor sürücüsü Charmhigh RS10 manyetik süspansiyon SMT seçme ve yerleştirme makinesi Çifte doğrusal motor sürücüsü Charmhigh RS10 manyetik süspansiyon SMT seçme ve yerleştirme makinesi

Büyük resim :  Çifte doğrusal motor sürücüsü Charmhigh RS10 manyetik süspansiyon SMT seçme ve yerleştirme makinesi

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Charmhigh
Sertifika: CE
Model numarası: RS10 (Manyetik süspansiyon)
Belge: Charmhigh RS10.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: $38000
Ambalaj bilgileri: Ahşap kutu
Teslim süresi: 3-7 İş Günü
Ödeme koşulları: T/T, Western Union
Yetenek temini: ayda 30
İletişim

Çifte doğrusal motor sürücüsü Charmhigh RS10 manyetik süspansiyon SMT seçme ve yerleştirme makinesi

Açıklama
Kafalar: 10 baş (31 adet nozel otomatik değişim pozisyonu ile) PCB boyutu: 600(U)*400(G)mm (Standart)
montaj hızı: Optimal hız: 45000cph; Besleyici: 100 adet NXT elektrikli besleyiciyi destekleyin
Bileşen: 01005, 0201,0402,-5050, SOP, QFN,BGA... Maksimum bileşen yüksekliği: 12 mm
Kamera: IC camera: 1pcs (36X36mm); IC kamera: 1 adet (36X36mm); Flying camera: 10pcs (16X16 PCB Teslimat: 3 adet Raylı Otomatik Teslimat, Genişlik Yazılım tarafından ayarlanabilir
Boyut: 1600 (U) * 1688 (G) * 1560 (Y) mm Güç Kaynağı: AC380V (50Hz, üç fazlı) 4.5kw
Besleyici tipi: Fuji NXT elektrikli besleyici Motor: X Motor Servo Motor + Y Eksen Çift Doğrusal Motorlar
PCB Kalınlığı: 0.6-3.5mm Net ağırlığı: 1930kg

Çift Doğrusal Motor Sürücüsü Charmhigh RS10 Manyetik Süspansiyon SMT Alma ve Yerleştirme Makinesi
Ürüne Genel Bakış

Charmhigh RS10 Manyetik Süspansiyonlu Alma ve Yerleştirme Makinesi - Çift Doğrusal Motor Sürücüsü

Yüksek hızlı, yüksek hassasiyetli büyük PCB montaj hatları ve PCBA üretimi için tasarlanmıştır. 01005 bileşenlerini destekler.

Temel Özellikler
  • Optimum Hız: 45.000 CPH (optimum koşullar altında)
  • Montaj Doğruluğu: (XY)±0,035mm CPK≥1,0
  • Bileşen Montaj Aralığı: 01005 - 36mm×36mm ve daha büyük bileşenler
  • Opsiyonel özellikler: Mavi ışık tarama, lens montajı, 1,2m uzunluğunda PCB montajı üretimi
Video Gösterimleri

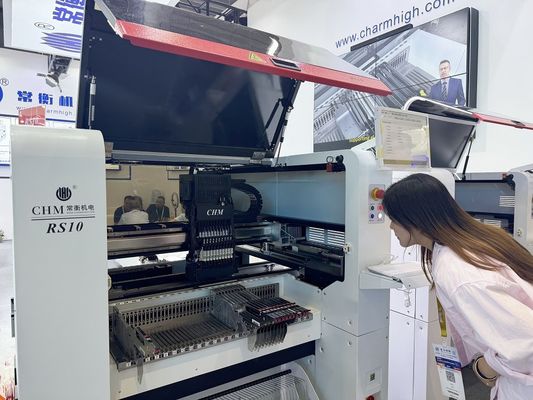

Gerçek Çalışma Videosu NEPCON Sergi Gösterisi Atölye Üretimi
Teknik Özellikler
Boyutlar1600mm(U)×1688mm(G)×1560mm(Y)
Ağırlık1930kg
Güç KaynağıAC380V (50Hz, üç fazlı), 4,5kW
Hava Temini0.5MPa ~0.7MPa
Vakum ÜretimiDahili vakum pompası
Montaj Kafası Adeti10 kafa
Montaj Hızı45.000 CPH (optimum)
Montaj Doğruluğu(XY)±0,035 mm CPK≥1,0
Bileşen Yüksekliği≤12mm
Bileşen Türü01005/0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, vb.
Bileşen Aralığıİnç boyutu 0201 - 36mm*36mm ve daha büyük bileşenler
PCB Kalınlığı0,6 mm~3,5 mm
PCB Boyutu600mm(U)×400mm(G) (standart); 1200mm(U)×400mm(G) (isteğe bağlı)
PCB Taşıma3 bölümlü raylı otomatik taşıma, PCB desteği
Meme DeğişimiOtomatik nozul değişimi (31 delikli nozul kitaplığı)
Kontrol SistemiMonitör, klavye ve fareye sahip yerleşik endüstriyel bilgisayar (Windows 7)
Tahrik SistemiX ekseni servo motorla, Y ekseni çift lineer motorla tahrik edilir
İletim SistemiTHK zemin vidalı ve THK sessiz doğrusal kılavuzlu X&Y ekseni
Besleme Sistemi100 NXT 8mm standart besleyici yığını
Görüş SistemiSinek kamerası×10, IC kamera×1, Mark kamera×2, görüntü birleştirme işleviyle
Makinenin Öne Çıkan Noktaları
  • Y ekseni Çift Doğrusal Motor Sürücüsü
  • CPK Tespitini Destekleyin
  • Büyük Boyutlu Bileşen Tanımlaması
  • ANC (Otomatik Nozul Değiştirici)
  • HD IC Görüş Sistemi
  • Taşlama Endüstriyel Sınıf Platformlu Çerçeve Yapısı
  • Dahili Vakum Pompası + Solenoid Valf Yapısı
  • Otomatik Termal Kompanzasyon Düzeltme Sistemi
  • PCB Destek Cihazı
  • Daha Büyük PCB'ler için Çift İşaretli Kamera
Ürün Görselleri

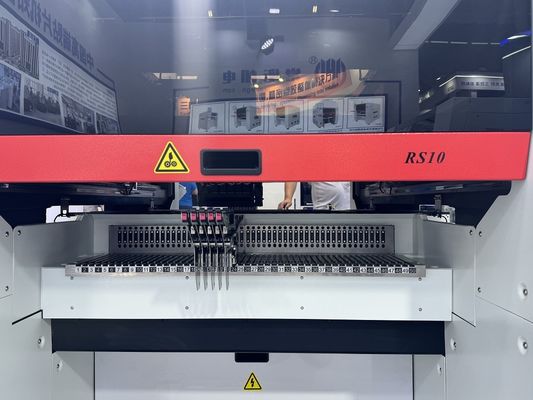

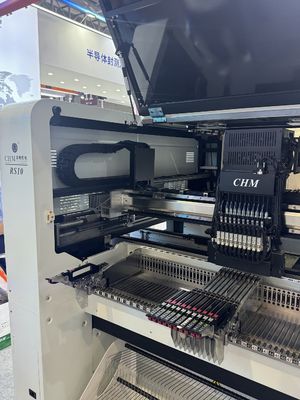

Charmhigh RS10 SMT Pick and Place Machine RS10 production with 100 feeder slots RS10 manufacturing setup PCB samples produced by RS10 Charmhigh factory facility Charmhigh manufacturing plant
Servis ve Garanti:Komple makine, satın alma tarihinden itibaren ömür boyu hizmetle 1 yıl garantiye sahiptir. Her makine gönderilmeden önce %100 test edilir.
