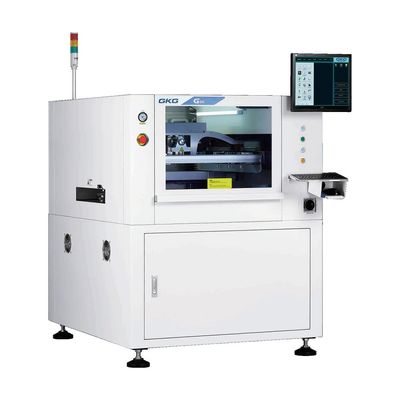

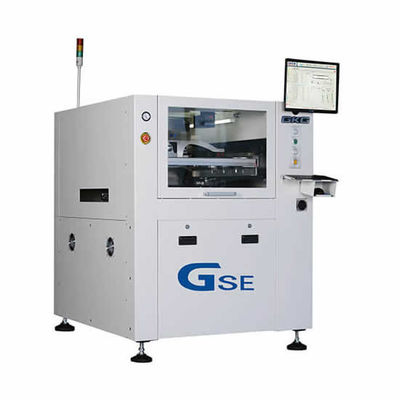

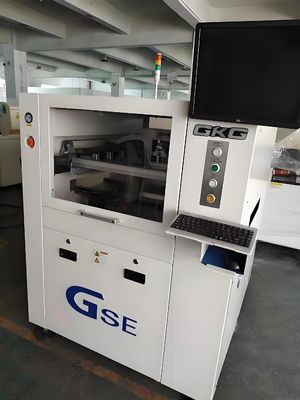

Yüksek hassasiyetli GKG GSE Tam Otomatik Lehimleme Yapıştırıcı SMT Stencil Printer SMT Montaj hattı için ekran baskı makinesi
Açıklama
GKG GSE otomatik şablon yazıcısı, ayarlanabilir bir parlaklık fonksiyonu ile donatılmış tek tip bir halka ışığı ve yüksek parlaklıklı koaksiyel ışık kullanır.Bu, tüm işaret noktalarının doğru bir şekilde tanınmasını sağlarBaskı cihazı, renginden bağımsız olarak, teneke kaplama, bakır, altın kaplama, teneke püskürtme ve FPC'li PCB'ler de dahil olmak üzere çeşitli PCB türleri için uygundur.
GKG'nin patentli matematiksel modeline sahip olan yazıcı, yüksek hassasiyeti garanti eder.ıslak temizlikBu yöntemler, müşteri temizlik süresini azaltmayı ve üretim verimliliğini artırmayı tercih ederse, kombinasyon halinde veya manuel olarak kullanılabilir.Yeni tasarlanmış silme sistemi şablonla tam temas sağlıyor, ve artan vakum emimi, etkili otomatik temizlik elde ederek, kalıntı pastaları etkili bir şekilde ağdan çıkarır.
GKG GSE lehimli pasta yazıcısının CCD bileşeni ve temizleme sistemi ayrıdır. CCD çalışırken, servo motor üzerindeki yükü azaltmak için bağımsız olarak hareket eder.böylece makine hızını ve doğruluğunu artırmakYazıcının son derece uyarlanabilir çelik ağ çerçeve sıkıştırma sistemi, tüm boyutlardaki ekran çerçevelerini yazdırabilir ve üretim hattı operasyonları sırasında hızlı model değişikliklerine izin verir.
GKG GSE otomatik lehimleme pasta baskı makinesi için temel teknik parametreler:
(1) Yazdırma doğruluğu: ±0.025mm
(2) Tekrarlanabilirlik: ±0.01mm
(3) Yazdırma döngüsü: <7.5s
(4) Ekran çerçevesinin büyüklüğü 420×520mm~737×737mm arasında değişir.
(5) Yazdırılabilir PCB boyutları 50×50mm 400×310mm arasında değişir.
Charmhigh fabrikasının gerçek üretim videosu:
https://www.youtube.com/watch?v=R3ir1PpvFo4
| GKG GSE otomatik şablonlu yazıcı özellikleri: |
| Model |
GSE |
| Şablon Çerçeve |
Min. boyut |
370*370mm |
| Maks. boyut |
737*737mm |
| PCB |
Min. boyut |
50*50mm |
| Maks. boyut |
400*340mm |
| PCB kalınlığı |
0.4 ¢6 mm |
| PCB alt boşluğu |
15 mm |
| GAP (çabuk) |
0 ️ 20 mm |
| Taşıyıcı yüksekliği |
900 ± 40 mm |
| Taşıyıcı Yönü |
L>R, R>L, R>R, L>L ( yazılım ile kontrol edilir) |
| Taşıyıcı Genişliği Düzenlemesi |
Otomatik |
| Taşıyıcı Hızı |
1500mm/s ((MAX), Program Kontrolü |
| Transfer yöntemi |
Tek aşamalı nakliye rayı |
| I/O arayüzü |
SMEMA |
| PCB konumu |
Destek Sistemi |
manyetik iğne, destek bloğu ve manuel olarak çalışma platformunu ayarlamak |
| Sıkıştırma sistemi |
Üst ve esnek yan sıkıştırma |
| Squeegee Basıncı |
0 ️ 10 kg |
| Yazdırma Hızı |
10 ¢ 200 mm/s |
| Temizlik Sistemi |
Otomatik ıslak/kuru/vakum (3 yol) |
| CCD FOV |
8 x 6 mm |
| Fiducial Uyum |
Otomatik |
| Yazdırma Modu |
Tek veya çift squeegee baskı |
| Squeegee tipi |
Kauçuk squeegee / çelik squeegee ( açı 45/55/60) |
| Görüş |
yukarı/aşağı bakma sistemi, rakam kamerası, Geometrik eşleşme konumlandırma |
| Makine Performansı |
| Yer doğruluğunu tekrarla. |
±0,01 mm |
| Baskı Doğruluğu |
±0,025 mm |
| Döngü Zamanı |
< 8 s |
| (Yazdırma ve temizlik süresi ve kamera hariç) |
| Makine İşlem Gereksinimleri |
| Havalandırma |
4 ¢ 6 bar |
| Güç kaynağı |
AC, 220 V ± 10%, 50/60 Hz, tek fazlı |
| Güç tüketimi |
3 kW |
| Çalışma sıcaklığı |
-20°C~+45°C |
| Çalışma Nemliği |
% 30 60 |
| Yazıcı Kontrolü |
PC kontrolü |
| Makine Boyutları |
1158 x 1362 x 1463 mm (L x W x H) |
| İşletim Sistemi |
Windows XP veya üstü |
| Makine ağırlığı |
Yaklaşık 1000 kg |
| Özel tanım, teknolojik gelişme ve ilerleme ile değişebilir. Eğer ürün eşleşmezse, gerçek ürün geçerlidir. |

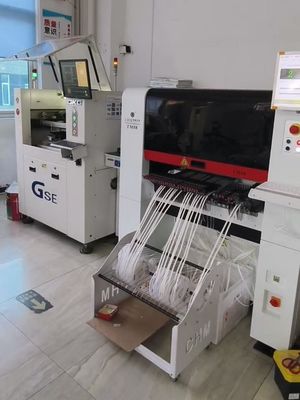

Tam otomatik SMT üretim hattı:
Charmhigh SMT fabrika üretim hattı, makinenin istikrarını sağlamak için her gün PCB üretiyoruz.
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Satış sonrası hizmetleri birer birer sağlıyoruz.
