Tatlı ama güçlü!
TC06 Entegre dökme demir platformu ile dar 6 başlı yüksek hızlı SMT seçme ve yerleştirme makinesi
Modül SMT Al ve Yerleştir Makinesi6 Baş 50 besleyici, Destek 01005 CPK>1.0
89cm genişliğinde, çoğu ofis kapısı ve asansöre uygundur!
PCB üretme makinesi, tam otomatik PCB montaj hattı, Chiense'nin en iyi markası Charmhigh
1Model numarası: TC06
2- Şarkı:
3Ana yapılandırma:Tam otomatik hat + PCB otomatik teslimat + 6 baş 50 besleyici +(xy) + 30μm,CPK>1.0 + Panasonic servo motoru tarafından tahrik edilen X & Y ekseni + otomatik nozzle değiştiricisi + 9 kamera + Yer vidaları ve doğrusal kılavuzlar +Termal Kompensasyon + Optimal Hız: 27800CPH

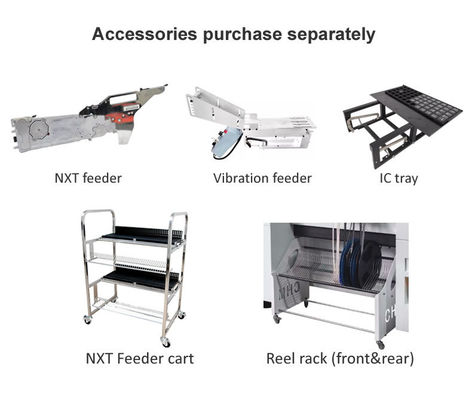

4Besleyici: Fuji Electric besleyici (ayrıca satın alınır)
5PCB alanı:350mm ((L) * 300mm ((W)
6. Windows sistemi ile bilgisayar ve klavye ve fare ile geliyor
7Bileşen: 01005/ 0201/ 0402 / 0603-5050/ diyot/ triyot/ SOP/ QFP/ QFN/ BGA/ LED... en fazla 36*36mm IC
8Boyut: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, tek fazlı); Net ağırlık: 900kg
9Zaman: 5-7 iş günü
10Teslimat: deniz yoluyla / fabrikamızdan doğrudan al / Çin depoya gönder
11Ödeme yöntemi: banka havalesi (T/T)
12Ambalaj: kontrplak kutu
Önemli olan:
1. CPK testini destekle
2. IC Pin Tanımasını Destekler
3Otomatik Termal Kompensasyon
4Otomatik nozel değişimi.
5. dar dizgin 89cm genişliğinde
6. 01005'i destekle, en yüksek hız 27800CPH.
Charmhigh YouTube kanalı: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 çalışma videosu, montajı 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12 birlikte çalışırken: https://www.youtube.com/watch?v=x7ChkUV0HG4
Charmhigh TC06 parametreleri:
| Boyutları |
890mm ((L) x 1450mm ((W) x 1500mm ((H)
|
| Ağırlık |
900 kg |
| Güç kaynağı |
AC220V (50Hz, tek fazlı), 3kW |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
Dahili vakum pompası |
| Montaj başı miktarı |
6 |
| Montaj Hızı |
27800kph (optimal) |
| Değerlendirme Doğruluğu |
(xy) +30μm, CPK≥1.0 |
| Bileşen Yüksekliği |
≤ 12 mm |
|
Bileşen Tipi &
Bileşen Aralığı
|
- Resistor kondansatörü hariç, silindirli diyot, alüminyum
Kondansör, SOT, SOP, QFP, QFN, BGA vb.
- Inç boyutunda.01005 ile 36*36 mm arasında, ve daha büyük parça montaj
|
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
350 mm ((L) x 300 mm ((W) |
| PCB Taşımacılığı |
3 bölümlü raylı otomatik taşıyıcı, PCB destek cihazı |
| Fırçayı değiştir |
Otomatik nozel değişimi (19 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows sistemi)
Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
X&Y ekseni tarafından tahrik edilenPanasonic servo motorları
|
| Işınlama sistemi |
Yerleştirme vidaları + Doğrusal kılavuzlar |
| Besleme sistemi |
50 NXT 8mm standart besleme yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Uçak kamerası x 6 (üçleme boyutu: 16mmx16mm);
IC kamerası x 1 (alet boyutu: 36mmx36mm);
Kamerayı işaretle x 2 |
Bölüm listesi:
| Ürün |
miktarı |
Ürün |
miktarı |
| TC06 Al ve yerleştirme makinesi |
1 |
Yağlama yağı |
1 |
| Fırınlar |
8 |
Filtre |
4 |
| Araç kutusu |
1 |
Hızlı bağlantı |
1 |
| Garanti Kartı |
1 |
Fare Yastığı |
2 |
| Kullanıcı Kılavuzu |
1 |
Güç Kablosu |
2 |
| Test Raporu |
1 |
Klavye |
1 |
| Fırça |
1 |
Fare Yastığı |
1 |
| Pinçet |
1 |
LCD |
1 |

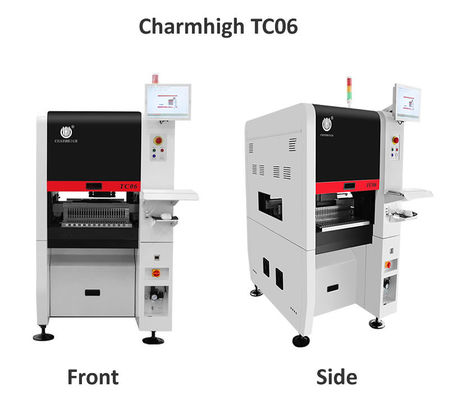

Charmhigh TC06, 6 başlı 50 adet besleyici:
Bu al ve yer makinesi kompakt ve sevimli, ama inanılmaz derecede güçlü.
TC06 avantajları:
- CPK'yı desteklemek, bir toplama ve yerleştirme makinesi seçimi için önemli bir anahtardır ve SMT üretim sürecini daha istikrarlı hale getirir.
-ANC: Otomatik nozel değişimi, nozeller bileşenlere göre otomatik olarak tahsis edilebilir, SMT üretimini daha akıllı ve daha verimli hale getirir.
- Yüksek hassasiyetli evrensel montaj kafası: bir makine yüksek istikrarla çeşitli bileşenlerin montaj ihtiyaçlarını karşılayabilir
-Alçak demir taban yapısı, toplama ve yerleştirme makinesi yüksek hızda pürüzsüz çalışır, mermerden daha iyi.
- Panasonic servo motoru tarafından tahrik edilen X&Y eksen, makinenin uzun süreli istikrarını ve hassasiyetini sağlar.
Charmhigh TC06: CPK tespiti geçti.TC06:CPK≥1.0Destek 01005.Yüksek hassasiyetli bir model.

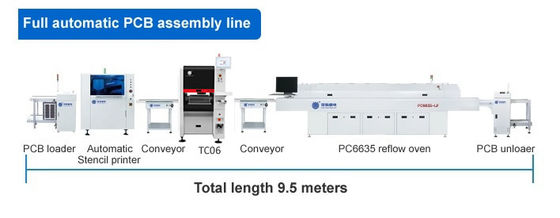

SMT üretim hattı önerisi:

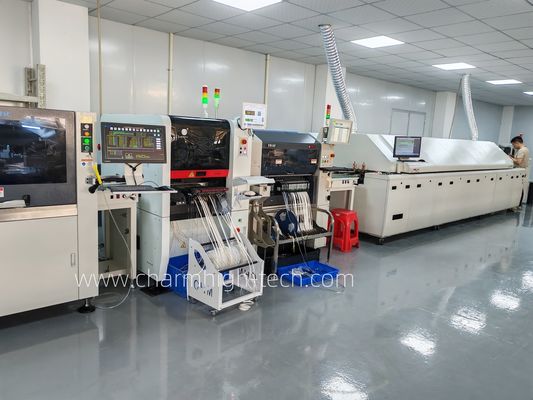

Montaj örnekleri:
Charmhigh fabrikasının doğrudan tedarikçisi:
TC06 Güçlü ambalaj:
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
