Charmhigh Modül Seçme ve Yerleştirme Makinesi TC06
Yüksek kaliteli ve kompakt tasarım.Atık demirle yapılmış bir kalıp, ultra güçlü bir X ışını yapısı.
6 Baş 50 besleyici, Destek 01005CPK>1.0
89cm genişliğinde, çoğu ofis kapısı ve asansöre uygundur!
TC06 SMT seçme ve yerleştirme makinesi, modüler PCBA montajını göz önünde bulundurarak tasarlanmıştır, bu makine son derece ince pitch IC'leri, BGA, QFN ve 0201,01005 pasif bileşenlerini olağanüstü bir doğrulukla destekler.Kompakt tasarım, modern SMT hatlarına sorunsuz bir entegrasyon sağlar, akıllı elektronik, IoT cihazları ve özelleştirilmiş modül üretimi için idealdir.
TC06'un avantajları:
1CPK'yi desteklemek, bir toplama ve yerleştirme makinesini seçmek için önemli bir anahtardır ve SMT üretim sürecini daha istikrarlı hale getirir.
2.ANC: SMT üretiminin daha akıllı ve daha verimli olmasını sağlayan otomatik nozel zinciri.
3.Yüksek hassasiyetli 6 montaj başı: bir makine yüksek istikrarla çeşitli bileşenlerin montaj ihtiyaçlarını karşılayabilir
4.Atık demir taban yapısı, toplama ve yerleştirme makinesi yüksek hızda sorunsuz çalışır.
5Panasonic servo motoru tarafından tahrik edilen X&Y eksen, makinenin uzun süreli istikrarını ve hassasiyetini sağlar.
Charmhigh YouTube kanalı: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 çalışma videosu, montajı 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY

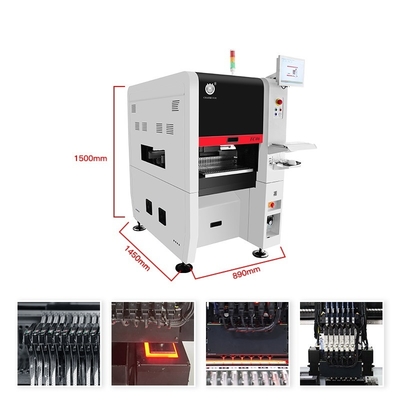

Charmhigh TC06 parametreleri:
| Boyutları |
890mm ((L) x 1450mm ((W) x 1500mm ((H)
|
| Ağırlık |
900 kg |
| Güç kaynağı |
AC220V (50Hz, tek fazlı), 3kW |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
Dahili vakum pompası |
| Montaj başı miktarı |
6 |
| Montaj Hızı |
27800kph (optimal) |
| Değerlendirme Doğruluğu |
(xy) +30μm, CPK≥1.0 |
| Bileşen Yüksekliği |
≤ 12 mm |
|
Bileşen Tipi &
Bileşen Aralığı
|
- Resistor kondansatörü hariç, silindirli diyot, alüminyum
Kondansör, SOT, SOP, QFP, QFN, BGA vb.
- Inç boyutunda.01005'den 36*36 mm'ye kadar, ve daha büyük parça montaj
|
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
350mm ((L) x 300mm ((W) |
| PCB Taşımacılığı |
3 bölümlü raylı otomatik taşıyıcı, PCB destek cihazı |
| Fırçayı değiştir |
Otomatik nozel değişimi (19 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows sistemi)
Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
X&Y ekseni tarafından tahrik edilenPanasonic servo motorları
|
| Işınlama sistemi |
Yerleştirme vidaları + Doğrusal kılavuzlar |
| Besleme sistemi |
50 NXT 8mm standart besleme yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Uçak kamerası x 6 (üçleme boyutu: 16mmx16mm);
IC kamerası x 1 (alet boyutu: 36mmx36mm);
Kamerayı işaretle x 2 |
İki ünite Charmhigh TC06, birlikte çalışırken, 27800 CPH * 2 = 55600 CPH
Bu al ve yer makinesi kompakt ve sevimli, ama inanılmaz derecede güçlü.
Charmhigh TC06: CPK tespiti geçti.TC06:CPK≥1.0Destek 01005:
Montaj aralığı:

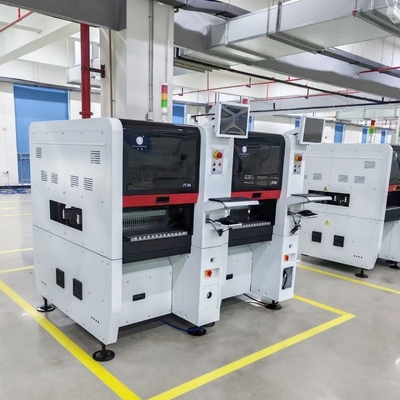

Müşteri sitesi:
TC06 Güçlü ambalaj:
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
Teknik destek:
Kimi Liu: Mob/ WhatsApp: +8613510675756
E-posta adresi:kimi@charmhigh-tech.com
Bizi takip etmeye hoş geldiniz.YouTube:https://www.youtube.com/@KimiLiuCharmhigh/videos
Daha fazla bilgi almak isterseniz lütfen e-posta yoluyla bizimle iletişime geçin.İlk seferde size cevap vereceğiz.
Neden bizi seçtin?
1.CHARMHIGH, dünya çapında 30'dan fazla ülkede müşterilere hizmet veriyor ve güvenilir performans ve yenilik sayesinde güvenlerini kazanıyor.
2SMT imalatında derin uzmanlığa sahip olarak, konseptten üretime kadar tamamen özelleştirilmiş SMT çözümleri tasarlama ve sunma konusunda uzmanlaştık.
3.Ekibimiz sorunsuz operasyonları ve maksimum verimliliği sağlamak için uzman teknik hizmetler ve duyarlı destek sunar.
4.SMT sorunlarını teşhis etmek ve çözmek konusunda geniş bir deneyime sahibiz ve her üretim ihtiyacı için optimize edilmiş çözümler sunuyoruz.
5.CHARMHIGH'ı seçerek, SMT üretiminde başarınıza bağlı güvenilir uzun vadeli bir ortak kazanırsınız.
Katma Değerli Hizmetler:
1. Ödülü Offline Programlama Yazılımı (2.083 ABD Doları değerinde) - Kurulumunuzu kolaylaştırın ve programlama süresini önemli ölçüde azaltın
2. Ücretsiz Çevrimdışı yükleme masası dahil (277 USD değerinde) - Anlık üretkenlik için kullanıma hazır ekipman
3.Özel Online Operasyonel Rehberlik - Uzman desteği sorunsuz uygulanmayı ve endişesiz çalışmayı sağlar
