CHMT48VB Benchtop SMT Al ve Yerleştir Makinesi 58 Besleyiciler 2 Görüş Kameraları

Büyük resim : CHMT48VB Benchtop SMT Al ve Yerleştir Makinesi 58 Besleyiciler 2 Görüş Kameraları

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	Charmhigh
Sertifika:	CE
Model Number:	CHMT48VB+vibration feeder
Belge:	CHMT48VB.pdf

Ödeme & teslimat koşulları:

Minimum Order Quantity:	1 unit
Fiyat:	$3800 free shipping
Packaging Details:	wooden box
Delivery Time:	2-3 working days
Payment Terms:	T/T,PayPal; Western Union
Supply Ability:	200 Per month

İletişim

CHMT48VB Benchtop SMT Al ve Yerleştir Makinesi 58 Besleyiciler 2 Görüş Kameraları

Açıklama

Tape feeder:	58pcs (left 29 + right 29) width 8/12/16/24mm	PCB max size:	345mm(L)×355mm(W)
Speed:	3000 CPH (with vision camera)	Head:	2 heads
Max height of component:	5mm highest component	System:	Embedded Linux system
Vibration feeder:	for tube IC	Demension:	1320mm(L)×705mm(W)×335mm(H)
Vurgulamak:	Benchtop SMT toplama ve yerleştirme makinesi , 58 besleyici ile SMT toplama ve yerleştirme makinesi , Görüş kameraları ile SMT seçme ve yerleştirme makinesi

CHMT48VB Benchtop SMT Al ve Yerleştir Makinesi

58 2 Görme Kamerasıyla Besleyici

Temel Özellikler

58 bant besleyicisi (sol 29 + sağ 29) 8/12/16/24mm genişlik destekler
PCB'nin maksimum boyutu: 345 mm × 355 mm
Yüksek hızlı yerleştirme: 3000 CPH (görme kamerası ile)
Verimli çalışma için çift yerleştirme kafaları
5 mm yüksekliğe kadar bileşenleri tutar
Güvenilir performans için gömülü Linux sistemi
Tüp IC bileşenleri için titreşim besleyicisi dahil
Kompakt boyutlar: 1320mm × 705mm × 335mm

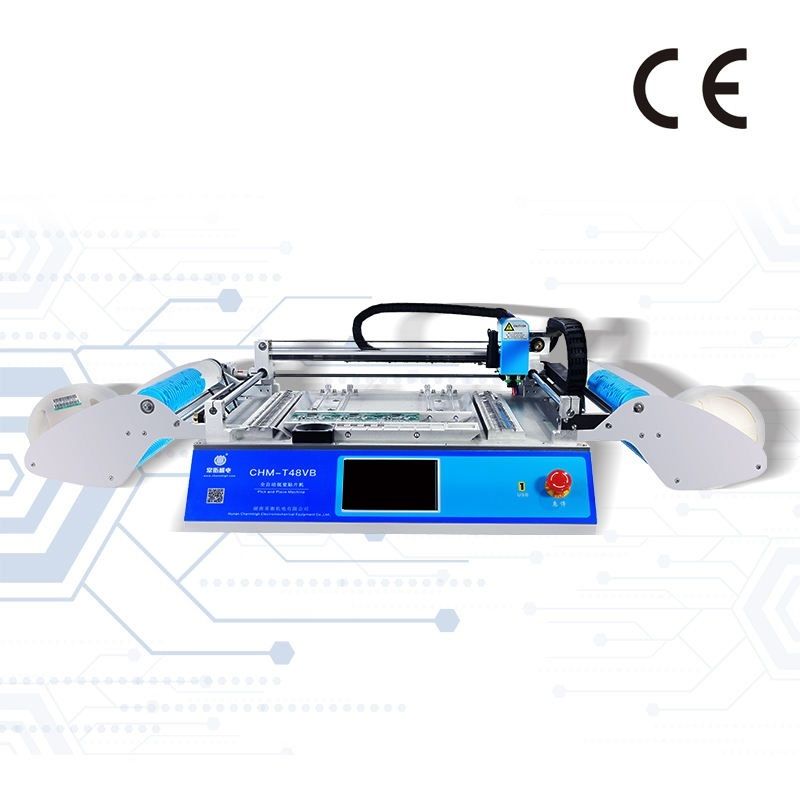

Ürün Genel Görünümü

CHMT48VB, CHMT48VA'nın yükseltilmiş bir versiyonudur ve toplam 58 pozisyon (29 sol + 29 sağ) ile çift yan besleyicilere sahiptir.Tümü bir makine, fazladan parça gerektirmez ve teslimat sırasında hemen kullanıma hazırdır..

Bu bank üstü SMT seçme ve yerleştirme makinesi, Ar-Ge, küçük parti üretimi, prototipleme, eğitim ve başlangıç işletmeleri için idealdir.0402 boyutundan 22×22mm IC'lere kadar çok çeşitli bileşenleri destekler.

Teknik özellikler

Model	CHM-T48VB
PCB Alanı	10 mm × 10 mm - 355 mm × 355 mm
X/Y Eksen Yolculuğu	420 × 460 mm
Yerleştirme başlıkları	2
Besleyiciler	Toplam 58 (44×8mm, 8×12mm, 4×16mm, 2×24mm, 14×IC yığın)
Görme Sistemi	Çift kamera (yukarı ve aşağı)
Montaj Hızı	5000 CPH (görme kapalı), 3000 CPH (görme açık)
Montaj Doğruluğu	±0,025mm

Video Gösteriler

CHMT48VB Müşteri Gösterisi Video CHMT48VB Operasyon Videosu CHMT48VB Performans Video

Ürün Resimleri

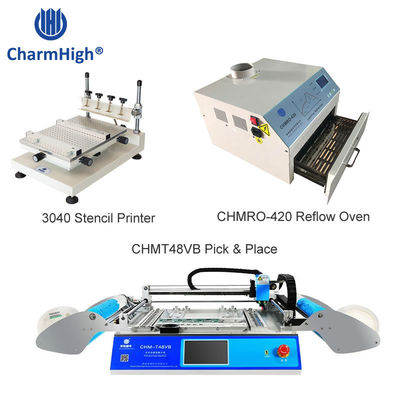

Önerilen SMT üretim hattı

Yüksek hassasiyetli şablon yazıcısı 3040 + CHMT48VB toplama ve yerleştirme makinesi + Reflow fırını 420:

Paket İçeriği

CHMT48VB Al ve Yerleştir Makinesi
Juki nozzles (4 adet: 503, 504, 505, 506 boyutları)
8G USB sürücüsü
Güç kablosu ve aksesuarları
Hex anahtarları, pinçe ve fırça dahil olmak üzere çeşitli aletler
IC tepsisi armatürleri ve bakım malzemeleri

Satın alma seçenekleri

CHMT48VB: Standart Paket

CHMT48VB titreşim besleyici ile: Tam Paket

Garanti ve Destek

Tam makine, satın alma tarihinden itibaren 1 yıllık garanti ve ömür boyu servis desteği ile birlikte gelir.

Her makine gönderilmeden önce %100 test edilmiştir.

Teknik Destek:Kimi Liu
WhatsApp/Mobile: +86 135 106 75756
E-posta adresi:kimi@charmhigh-tech.com

YouTube'da bizi takip edin:www.youtube.com/kimiLiuCharmhigh

Not: Bu tüm içi bir toplama ve yerleştirme makinesi tüm gerekli aksesuarlarla birlikte gelir ve alındıktan hemen sonra kullanmaya hazırdır.
