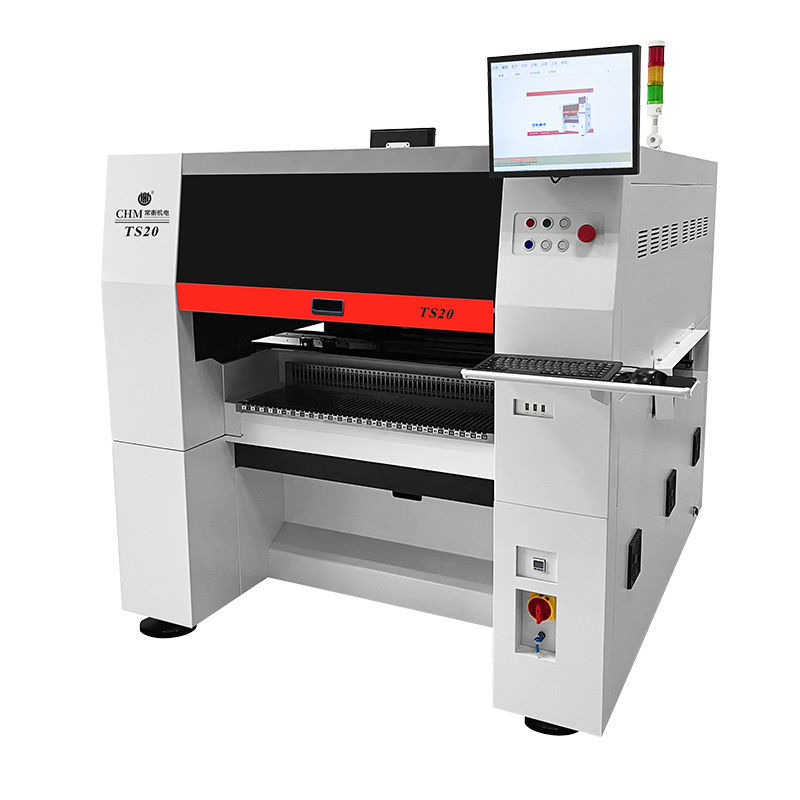

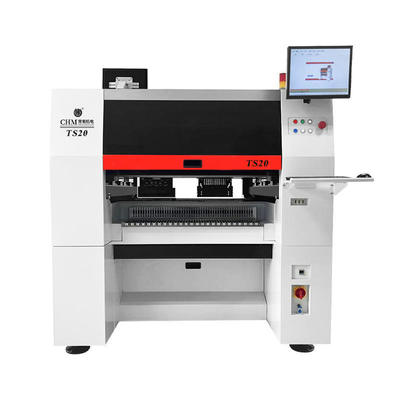

TS20 20 başlı SMT Al ve Yerleştir Makinesi Çift pistli Yüksek Hızlı Monter

TS20 20 başlı SMT Al ve Yerleştir Makinesi Çift pistli Yüksek Hızlı Monter
TS20 20 başlı SMT Al ve Yerleştir Makinesi Çift pistli Yüksek Hızlı Monter TS20 20 başlı SMT Al ve Yerleştir Makinesi Çift pistli Yüksek Hızlı Monter TS20 20 başlı SMT Al ve Yerleştir Makinesi Çift pistli Yüksek Hızlı Monter TS20 20 başlı SMT Al ve Yerleştir Makinesi Çift pistli Yüksek Hızlı Monter TS20 20 başlı SMT Al ve Yerleştir Makinesi Çift pistli Yüksek Hızlı Monter

Büyük resim :  TS20 20 başlı SMT Al ve Yerleştir Makinesi Çift pistli Yüksek Hızlı Monter

Ürün ayrıntıları:
Place of Origin: China
Marka adı: Charmhigh
Sertifika: CE
Model Number: TS20 (20 heads + 100 feeders)
Ödeme & teslimat koşulları:
Minimum Order Quantity: 1
Fiyat: $56,800
Packaging Details: plywood case
Delivery Time: 6-8 working days
Payment Terms: T/T,Western Union
Supply Ability: 50 per month
İletişim

TS20 20 başlı SMT Al ve Yerleştir Makinesi Çift pistli Yüksek Hızlı Monter

Açıklama
Dimension: 1600(L)x1688(W)x1560(H) Heads: 20-head (10-head* 2 arms) ; with 31-hole nozzle library
PCB size: Single-track conveyor: 600*50-450mm; Dual-track conveyor: 600*50-250mm Speed: 82000cph (optimal)
Feeder: Support 100pcs NXT electric feeders Mounting accuracy: (XY)±40μm CPK≥1.0
Component: 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. Net weight: 2000kg
Camera: Flying camera: 10pcs*2 arms (component size 16*16mm); Mark camera: 2pcs*2 arms PCB delivery: 3 pieces auto delivery with rails, width can be adjusted by software
Power supply: AC380V (50Hz, 3 phase) 6KW Highest component: 12mm
Vurgulamak:

20 başlı SMT seçme ve yerleştirme makinesi

,

Yüksek hızlı SMT yerleştirme makinesi 27800cph

,

450mm PCB seçme ve yerleştirme makinesi

TS20 20-kafa Otomatik SMT Yerleştirme Makinesi
Çift kollu Çift hatlı Yüksek Hızlı Yüksek Hassasiyetli Elektronik Üretim Makinesi
PCB montajı için bu gelişmiş çip yerleştirici, akıllı yazılım entegrasyonuna ve büyük SMT üretim hatları için tam hat içi uyumluluğa sahiptir.
Temel Özellikler
  • Tutarlı performans için termal kompanzasyon sistemi
  • Montaj aralığı: 01005 (minimum) - 16mm*16mm (maksimum)
  • Güvenilir bileşen kullanımı için dahili vakum pompası
  • 31 set nozül kütüphanesi ile otomatik nozül değişimi

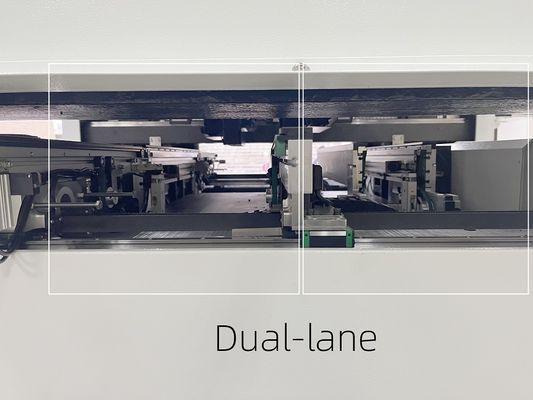

  • Verimli üretim için çift hatlı mekik konveyör

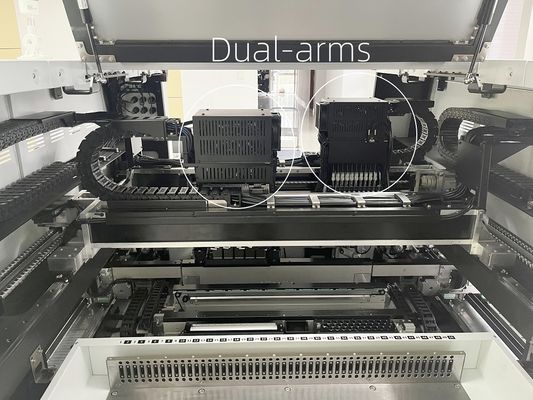

  • 10 kafa * 2 portal konfigürasyonu (ön ve arka kollar)
  • 100 NXT 8mm besleyici yığını kapasitesi
  • Gelişmiş kararlılık için Y ekseni portal entegre döküm
Teknik Özellikler
Parametre Özellikler
Boyutlar 1600mm(U) * 1688mm(G) * 1560mm(Y)
Ağırlık 2000kg
Güç Kaynağı AC380V (50Hz, üç faz), 6kW
Montaj Hızı 82.000 CPH (optimal)
Montaj Hassasiyeti (XY)±40µm CPK≥1.0
PCB İşleme Tek Hat: 600mm(U)*50-450mm(G)
Çift Hat: 600mm(U)*50-250mm(G)
Bileşen Tipleri Dirençler, kapasitörler, diyotlar, SOT, SOP, QFP, QFN, BGA, vb.
Görüş Sistemi Uçan kamera*10*2 portal, İşaret kamerası*2*2 portal
TS20 20 başlı SMT Al ve Yerleştir Makinesi Çift pistli Yüksek Hızlı Monter 0 TS20 20 başlı SMT Al ve Yerleştir Makinesi Çift pistli Yüksek Hızlı Monter 1
Endüstriyel Sınıf Yapı

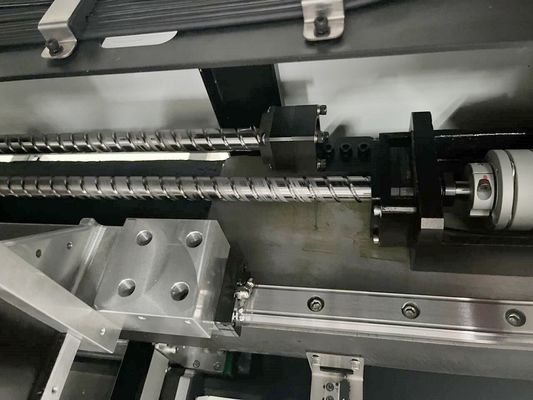

TM06, TM08, TS10 ve TS20 serisi makinelerimiz, yüksek hızlı çalışma koşullarında kararlı ve güvenilir çalışma sağlayan Y ekseni entegre döküm ile taşlanmış endüstriyel sınıf platformlara sahiptir.
TS20 20 başlı SMT Al ve Yerleştir Makinesi Çift pistli Yüksek Hızlı Monter 2 TS20 20 başlı SMT Al ve Yerleştir Makinesi Çift pistli Yüksek Hızlı Monter 3
Garanti ve Destek
Komple makine, satın alma tarihinden itibaren 1 yıllık garanti ve ömür boyu servis desteği içerir. Her makine sevkiyat öncesinde %100 testten geçer.
Teknik Destek:
Kimi'nin Cep/WhatsApp: +86 135 106 75756
E-posta: kimi@charmhigh-tech.com
Ek bilgi veya özel gereksinimler için, hızlı yardım için lütfen ekibimizle iletişime geçin.

Etiket:

SMT LED Alma ve Yerleştirme Makinesi,

Masa Üstü Alma ve Yerleştirme Makinesi,

Yüzeye Monte Alma ve Yerleştirme Makinesi
