Yüksek kaliteli 4 başlı seçme ve yerleştirme makinesi CHM-551P hassas prototipleme

Yüksek kaliteli 4 başlı seçme ve yerleştirme makinesi CHM-551P hassas prototipleme
High-end 4-head Pick and Place Machine CHM-551P Precision Prototyping
Yüksek kaliteli 4 başlı seçme ve yerleştirme makinesi CHM-551P hassas prototipleme Yüksek kaliteli 4 başlı seçme ve yerleştirme makinesi CHM-551P hassas prototipleme Yüksek kaliteli 4 başlı seçme ve yerleştirme makinesi CHM-551P hassas prototipleme Yüksek kaliteli 4 başlı seçme ve yerleştirme makinesi CHM-551P hassas prototipleme Yüksek kaliteli 4 başlı seçme ve yerleştirme makinesi CHM-551P hassas prototipleme

Büyük resim :  Yüksek kaliteli 4 başlı seçme ve yerleştirme makinesi CHM-551P hassas prototipleme

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Charmhigh
Sertifika: CE
Model numarası: CHM-551P
Belge: Charmhigh CHM-551P - Catalo...og.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: $9000
Ambalaj bilgileri: Ahşap kutu
Teslim süresi: 2-5 gün
Ödeme koşulları: T/T, Western Union
Yetenek temini: Ayda 50
İletişim

Yüksek kaliteli 4 başlı seçme ve yerleştirme makinesi CHM-551P hassas prototipleme

Açıklama
Besleyici: 50 adet Yamaha Besleyiciler (pnömatik ve elektrikli besleyici) İşletim Sistemi: Windows (PC ve klavye fare ile birlikte gelir)
referans kalibrasyonu: İşaret noktasını otomatik kalibre et Montaj doğruluğu: (XY) ±0,06 mm CPK≥1,0
Bileşen Yüksekliği: 12 mm Boyut: 1050mm(U)x1050mm(G)x885mm(Y)
NOZUL: 13 adet meme kitaplığı ile otomatik meme değiştirici Maksimum PCB boyutu: 350mm(L)x270mm(W) (Standard); 350mm(U)x270mm(G) (Standart); 600mm(L)x350mm(W) (Opti
Net ağırlığı: 200kg montaj hızı: 11500CPH(optimal); 11500CPH(optimum); IPC9850:8850cph IPC9850:8850cph

Üst düzey 4 kafalı Alma ve Yerleştirme Makinesi CHM-551P Hassas Prototipleme
Ürüne Genel Bakış

CHM-551P, elektronik üretimi ve Ar-Ge uygulamalarında yüksek hassasiyetli SMT montajı için tasarlanmış yeni nesil 4 kafalı bir SMT alma ve yerleştirme makinesidir. Ağır hizmet tipi dökme demir çerçeveyle üretilen bu endüstriyel sınıf makine, üstün yapısal stabilite, azaltılmış titreşim ve önemli ölçüde geliştirilmiş yerleştirme doğruluğu ve hızı sunar.

Temel Özellikler
  • CPK testini destekleyin

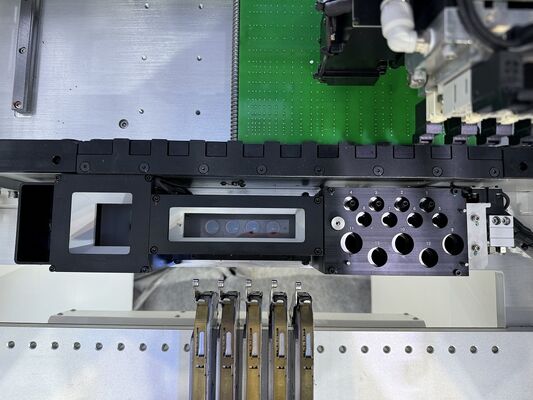

  • Otomatik nozul değişimi (13 set nozul kütüphanesi)
  • Termal Kompanzasyon
  • Otomatik taşıma
  • Optimum hız: 14.400 CPH
  • Dökme demir yapı
Uygulamalar
  • Küçük ve orta ölçekli toplu PCB montajı
  • LED şerit ve ampul imalatı
  • Elektronik sözleşmeli üretim (EMS)
  • Ar-Ge prototipleme
  • Eğitim kurumları
  • Büyüyen SMT üretim hatları
Teknik Özellikler
Boyutlar 1020 mm(U) x 1180 mm(G) x 1450 mm(Y)
Ağırlık 556 kg
Güç Kaynağı AC220V (50Hz, tek fazlı) 1,5kw (ortalama güç 350w)
Hava Temini 0.5MPa ~0.7MPa
Vakum Üretimi Dahili vakum pompası
Montaj Kafası Adeti 4 kafa
Montaj Hızı 14.400 CPH (optimum)
Montaj Doğruluğu (XY)±0,035 mm; CPK≥1,0
Bileşen Yüksekliği 12 mm
Bileşen Türü 0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, vb. (direnç/kondansatör/diyot/triyot/LED/IC, vb.) 0201'den daha büyük bileşene 30*30mm boyutu
PCB Kalınlığı 0,6 mm~3,5 mm
PCB Boyutu 350mm(U)x270mm(G) (Standart); 600mm(U)x350mm(G) (Opsiyonel)
Meme Değişimi Otomatik nozul değişimi (13 delikli nozul kitaplığı)
Kontrol Sistemi Monitör, klavye ve fare ile donatılmış Linux sistemi
Tahrik Sistemi Servo motorlar tarafından tahrik edilen X&Y ekseni; esnek S-eğrisi hızlanmasını ve yavaşlamasını benimsemek
İletim Sistemi Vidalı + doğrusal kılavuz
Besleme Sistemi 50 Yamaha 8mm standart pnömatik/elektrikli besleyici yığını (aynı zamanda IC tepsisi ve çubuk besleyici için de uygundur)
Görüş Sistemi Anlık görüntü kamerasıx4 (uygulanabilir bileşen boyutu: 14mm×14mm); IC kamerax1 (uygulanabilir bileşen boyutu: 30mm×30mm); Kamerax2'yi işaretle

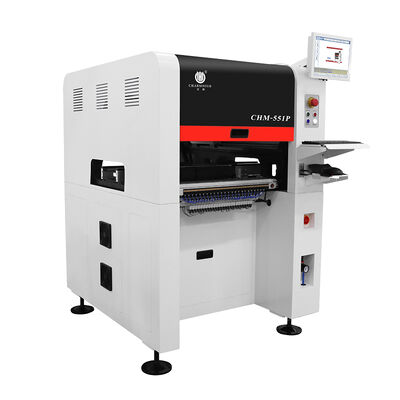

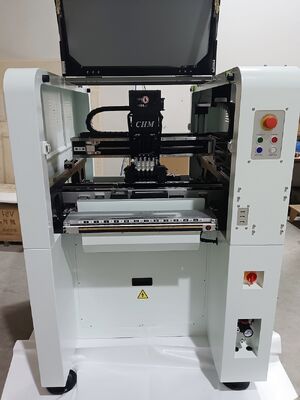

Makineye Genel Bakış
CHM-551P Pick and Place Machine
Besleyici Uyumluluğu

Evrensel standart Yamaha pnömatik besleyiciler ve elektrikli besleyicilerle (ayrıca satın alınır) çalışır:

  • 8mm/12mm/16mm/24mm/32mm/44mm elektrikli besleyici
  • 8x4mm/12mm/16mm/24mm/32mm/44mm pnömatik besleyici
  • Titreşim besleyici
Feeder compatibility options
Müşteri Kurulumu
Customer site installation

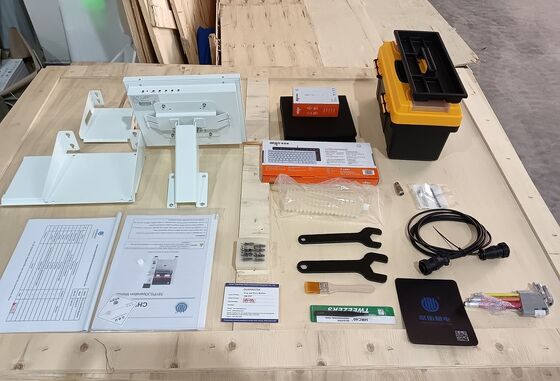

Parça Listesi
Alma ve yerleştirme makinesi 1 Cımbız 1
Nozullar 8 İç Altıgen Anahtar 1
Alet kutusu 1 Yağlama yağı 1
Garanti Kartı 1 Filtre 4
Kullanım Kılavuzu 1 Hızlı bağlantı 1
Test Raporu 1 Fare Altlığı 1
Fırçalamak 1 Güç Kablosu 1
Parts and accessories included
Neden Yükseltilmiş CHM-551P'yi Seçmelisiniz?

Dökme demir yapısı, yerden tasarruf sağlayan dikey tasarımı ve gelişmiş doğruluğu ile CHM-551P, rekabetçi bir fiyat noktasında endüstriyel sınıf SMT yerleştirme performansı sunar. Stokta mevcut olması durumunda 2-4 gün teslim süresi.

Önemli Notlar

Alma ve yerleştirme makinesi, pakete dahil tüm aksesuarlarla birlikte eksiksiz bir set halindedir; makine kullanıma hazırdır!

Hazırlamanız gereken tek şey harici bir hava kompresörüdür (pnömatik besleyiciler için hava beslemesi).

Lütfen bu makineyi güvenle satın alın.

Servis ve Garanti

Makinenin tamamı, satın alma tarihinden itibaren 1 yıllık garanti süresine ve ömür boyu hizmete sahiptir.

Her zaman makinenin yedek parçalarını, fabrikadan doğrudan temini garantili olarak sağlıyoruz.

Çevrimiçi Soru-Cevap ve sorun giderme desteği ve teknik danışmanlık hizmeti sağlıyoruz.

Satış sonrası birebir hizmet veriyoruz.Her makine gönderilmeden önce % 100% iyi bir şekilde test edilmiştir.

Teknik Destek
Kimi'nin Cep Telefonu/WhatsApp:+86 135 106 75756
E-posta:kimi@charmhigh-tech.com
YouTube: https://www.youtube.com/c/KimiLiuCharmhigh/videos
Daha fazla bilgi edinmek istiyorsanız lütfen bizimle e-posta yoluyla iletişime geçin. Size ilk defa cevap vereceğiz.
