Ürün ayrıntıları:
|
| Besleyici: | 29 adet (8mm-22pcs, 12mm-4pcs, 16mm-2 adet, 24mm-1 adet) | Yerleşim başlığı: | Juki nozullu 2 adet kafa |
|---|---|---|---|
| Destek bileşenleri: | 0402,0603-5050, SOP, QFN vb. | hız: | 3000 cph vizyonla |
| doğruluk: | 0.025mm | PCB boyutu: | 10 * 10 mm ~ 355 mm (U) × 355 mm (G) |
| Vurgulamak: | CHMT48VA Gömülü Linux Sistemi,Tezgah Üstü Alma ve Yerleştirme Makinesi,CHMT48VA SMT Alma ve Yerleştirme Makinesi |
||
Hepsi bir arada, yerleşik endüstriyel Linux sistem bilgisayarı, Çift görüşlü kamera CCD Sistemi
CHM-T48VA Masaüstü SMT Alma ve Yerleştirme Makinesi PNP Makinesi
110v 220V İngilizce Versiyon CE sertifikası
Aliexpress mağazasından doğrudan satın alma bağlantısı:
https://www.aliexpress.com/item/32502909690.html?spm=2114.12010612.8148356.5.2d2032dcu4dcYa
PayPal da desteklenir, PayPal hesabımız: sales@charmhigh-tech.com
Lütfen aşağıdaki gibi Video bağlantısına bakın:
CHMT48VA Belçika'dan çalışan müşteri:
www.youtube.com/watch?v=HiQF7R4X3UE
Alma ve Yerleştirme makinesi CHMT48VA yerleştirme LED'i:
CHMT48VA'nın özellikleri:
|
Teknik Parametre |
Boyut |
U 960mm*G 705mm*Y 335mm |
|
PCB Alanı |
10*10~355*355mm |
|
|
XY Ekseni seyahati |
400*460mm |
|
|
Z ekseni hareket aralığı |
15 mm |
|
|
Seç ve Yerleştir kafası |
2 adet |
|
|
Montaj Hızı |
3000~4000cph görüş ile;vizyonsuz |
|
|
Çalışma Hassasiyeti |
±0.025mm |
|
|
yığın |
8mm=22 yığın;12mm=4 yığın;16mm=2 yığın; |
|
|
Vakum pompası |
2 adet yerleşik (sessiz) |
|
|
Görüş sistemi |
Yukarı görünüm ve aşağı görünüm çift kamera |
|
|
İçerideki bilgisayar sistemi |
İçinde Linux sistemi, çok kararlı, harici PC'ye gerek yok |
|
|
CSV dosyası oluşturmak için yazılım |
Protel 99SE tarafından;Altium Tasarımcısı |
|
|
Destek dosyaları |
.csv dosyası |
|
|
Dokunmatik ekran |
7'' (15.6cm*9.3cm) endüstriyel dokunmatik ekran |
|
|
Destek paketleri |
0402,0603,0805,1206,1210,3528,5050, SO-16,SOT-23,SOT-89,TO-252,SOP,QFN, LQFP....farklı IC türleri (maksimum boyut 22*22mm) |
|
|
Voltaj |
AC 110V/ 220V, 50/60HZ (ülkeniz için fişi sağlayın) |
|
|
Brüt ağırlık |
73kg (ahşap kutu ambalajlı) |
|
Avantajlar:
1. Kullanışlı yazılım, Makinenin Gömülü Linux Sistemi, istikrarlı endüstri ana kartı, bağımsız çalışma, harici bilgisayara gerek yok, işlem daha kolay ve daha rahat, hızlı öğrenin.
2. Dahili dokunmatik ekran, harici monitöre gerek yok, oda kaydedildi, daha rahat çalışma, USB fare de destekleniyor.
3. Üst ve alt iki görüş kamerası, her bileşenin konumunu düzeltin, her bileşen için görüş görüntüsünü ekrandan görüntüleyebilirsiniz. (maksimum bileşen boyutu 22*22mm)
4. Farklı PCB boyutlarına uygun esnek PCB sıkma fikstürüne sahiptir.
5. Özel IC tepsisini destekledi, IC tepsisi makine masasına sabitlenebilir.
6. 2 adet Juki Nozullu iki montaj kafası, mıknatıs içinde Juki nozul, böylece parmakla çıkarılabilir, anahtarla sökmeye gerek yoktur, nozullar dönüş açısı -180 derece ila +180 derece.
7. Hepsi bir arada makine, makineye dahil 29 adet besleyici, başka parça satın almaya gerek yok, makine çalışmaya hazır.
8. Z ekseni algılama, makinenin çekme iğnesi, nozulların kırılmasını önlemek için otomatik olarak orijine döner.
9. Maksimum yükseklik bileşeni desteği 5 mm.
10. Kapalı çevrim kontrol, enkoderli X,Y Ekseni, adım dışı değil.
11. PCB iki bileşen konumu tarafından kalibre edilir, ardından kalan bileşenler otomatik olarak kalibre edilir.
12. Vakum algılamalı, otomatik beslemeli, eğer bir bileşen emer yamuksa, otomatik olarak çökelme alanına atar, ardından tekrar monte etmek için yenisini seçer.
13. Görsel algılama ile kamera, bileşen açısını otomatik olarak düzeltecek ve PCB kartına doğru yere yerleştirecektir.Kafalar bileşenleri almıyorsa, kamera bunu algılar ve tekrar toplamaya geri döner, 3 kez toplama yapmaz, makine alarm verir ve malzemeyi besledikten sonra durur, ardından çalışmaya devam eder, yeniden başlamaya gerek yoktur.
14. Dönüştürme aracı (PC versiyonu) ile birlikte gelir, çalışma dosyasını bilgisayarda düzenleyin ve çalışma dosyasını USB portu ile makineye yükleyin, hızlı ve kullanışlı.
15. Panelli panoları destekleyin.
16. PCB dosyanız yoksa doğrudan makinede programlamak için yeni bir çalışma dosyası oluşturabilirsiniz.
17. Tek adımı destekleyin.
18. Kesilmiş bantları/dökme malzemeyi/tüp malzemesini destekleyin.

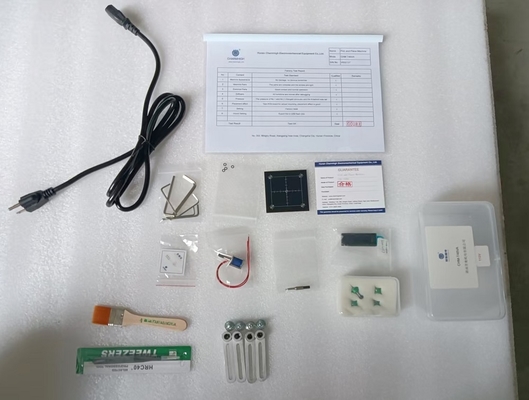

CHMT48VA için Standart Aksesuarlar:
1) Alma ve Yerleştirme MakinesiCHMT48VA: 1
2) Juki nozulu toplam 4 adet (503, 504, 505, 506 boy)
3) 8G USB sürücüsü 1
4) Güç Kablosu 1
5) İğneyi 2 çekin
6) Çekme pimi1 için bobin
7) Kamera konumlandırma kara tahta 1'i ayarlayın
8) Altıgen anahtar 6
9) Cımbız 1
10) Fırça 1
11) Dokunmatik ekran için kalem 1
12) IC tepsisi 4 için fikstür
13) Gres 1
14) İngilizce kullanım kılavuzu 1
% 100 Gerçek fotoğraflar:
Üst ve Alt kamera, her bileşenin çok doğru yerleştirildiğinden emin olun:
Enkoderli XY eksen motoru, kapalı döngü kontrolü, adımları kaybetmediğinizden emin olun:
Kesim bandı da desteklenir:
Desteklenen titreşim besleyici:
Özel IC Tepsisi:
Dokunmatik ekran, USB fare de desteklenir:
Juki Nozullar, çok kolay kullanım, içeride mıknatıs, aşağı çekmek için anahtar kullanmaya gerek yok:
Paketleme çok güvenli:
Lütfen not edin:
Al ve yerleştir makinesi, pakette bulunan tüm aksesuarlarla birlikte eksiksiz bir settir,
Hepsi bir arada makine, kullanıma hazır!
Aldığınızda kullanabilirsiniz.İyi satış sonrası teknik destek, lütfen güvenle satın alın.
Seç ve yerleştir makinenizin keyfini çıkarın!
Garanti:
Komple makine, satın alma ve ömür boyu hizmet tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Her zaman makinenin yedek parçalarını, fabrikada güvenilir doğrudan tedarik sağlıyoruz.
Çevrimiçi Q/A ve sorun giderme desteği ve teknik tavsiye hizmeti sunuyoruz.Bire bir satış sonrası hizmet sağlayın.
Her makine, gönderilmeden önce % 100% test edilir.
