Ürün ayrıntıları:
|
Besleyici: | letf: 29pcs; letf: 29 adet; right:29pcs Sağ: 29pcs | Yerleşim başlığı: | 2adet |
---|---|---|---|
Nozullar: | 4 tip meme (Juki) | hız: | 3000cph with vision; Görme ile 3000cph; without vision 5000cph görüşsüz 5000 |
doğruluk: | 0.025mm | PCB boyutu: | 10 * 10mm - 345 * 355mm |
Vurgulamak: | CHMT48VB SMT Yerleştirme Makinesi,58 Besleyiciler Masaüstü Alma ve Yerleştirme Makinesi,Masaüstü Alma ve Yerleştirme Makinesi |

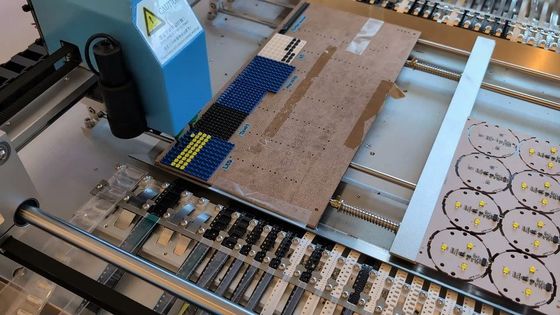

CHMT48VB Çift Yığın 58'li Besleyiciler Charmhigh Tezgah Üstü
Gelişmiş Pick and Place Machine 110v 220V İngilizce Versiyon CE Geçti
CHMT48VB'nin özellikleri:
Makine tamamlandı, çalışmaya hazır, her makine % 100% iyi test edilecek, QC geçti.
Lütfen güvenle satın alın.
Kalite garantisi, kalite diğer marka makinelerden daha iyidir.
GTIP Kodu: 847989.62.00 , al ve yerleştir makinesi
Açıklama:
Bu CHMT48VB, toplam 58 adet (sol 29 adet + sağ 29 adet) çift taraflı besleyici içeren CHMT48VA'nın bir güncelleme versiyonudur.
Aliexpress mağaza satın alma bağlantısı:
https://www.aliexpress.com/item/3270867940.html?spm=a2g0o.store_pc_groupList.8148356.5.7b3523e94WrOyW
PayPal da kabul edildi, PayPal hesabımız: sales@charmhigh-tech.com
Paypal bağlantısı: paypal.me/Charmhigh
CHMT48VB Çalışma videosu:
www.youtube.com/watch?v=YjPGfoU1Ijo
CHMT48VB IC yerleştirme:
www.youtube.com/watch?v=I-g8x98jmz0
öğe | Şartname | içerik |
Temel parametre | Hava basıncı | 0.4Mpa (dahili pompa) |
boşluk derecesi | -92KPa (2 adet, yerleşik, sessiz tip) | |
Güç | 250W | |
Güç kaynağı | AC 110V/ 220V | |
Brüt ağırlık | 86kg | |
Montaj sistemi | Yerleştirme kafaları | 2 adet |
Hassas | ±0.025mm | |
Açı | 360° | |
hız | 6000cph (görüş kapalı);4000cph (görüş açık) | |
Nozul tipi | JUKI | |
Bileşenler | uzaktan kumanda(0402,0603,0805,1206,1210vb) | |
LED 0603,0805,3014,5050vb | ||
Çip (SOT,SÇP,QFN,BGAvb) | ||
PCB | Minimum Boyut | 10mm*10mm |
Maksimum Boyut | 345mm*355mm | |
Kalınlık | ≤2 mm | |
Bant Besleyici | 8mm | 44 adet |
12 mm | 8 adet | |
16mm | 4 adet | |
24mm | 2 adet | |
Ön IC tepsisi | 14 adet | |
kullanıcı tanımlı IC tepsisi | 1 parça | |
X/Y/Z ekseni | X/Y ekseni hareket aralığı | 510mm*460mm |
Z ekseni hareket aralığı | 15 mm | |
Z ekseni dönüş açısı | 0~360° | |
Kontrol sistemi | Operasyonel yazılım | Linux sistemi içeride |
Uyumlu dosya formatı | .CSV biçimi | |
Ekran | 7 inç endüstriyel dokunmatik ekran |
Rekabet avantajı:
1. Kullanışlı yazılım, Gömülü Linux Sistemi makinenin yapısı, istikrarlı endüstri ana kartı, bağımsız çalışma, harici bilgisayara gerek yok, işlem daha kolay ve daha rahat, hızlı öğren.
2. Dahili dokunmatik ekran, harici monitöre gerek yok, oda kaydedildi, daha rahat çalışma, USB fare de destekleniyor.
3. Üst ve alt iki görüş kamerası, her bir bileşenin konumunu düzeltin, her bileşen için görsel görüntüyü ekrandan görüntüleyebilirsiniz. (maksimum bileşen boyutu 22*22mm)
4. esnek PCB sıkma fikstürü, PCB'nin farklı boyutları için uygundur.
5. Destekledi özel IC tepsisi, IC tepsisi makine masasına sabitlenebilir.
6. 2 adet ile iki montaj kafası Juki Nozulları, Juki Nozulları mıknatısın içindedir, böylece parmakla çıkarılabilir, anahtarla, nozullarla sökmeye gerek yoktur dönüş açısı -180 derece ila +180 derece.
7. Hepsi bir arada makine, 29 adet besleyici makineye dahildir, başka parça satın almaya gerek yoktur, makine Çalışmaya hazır.
8. Z ekseni algılama, mAchine'nin çekme iğnesi, nozulların kırılmasını önlemek için otomatik olarak orijine döner.
9. Maksimum yükseklik bileşeni desteği 5 mm.
10. Kapalı çevrim kontrol, enkoderli X,Y Ekseni, adım dışı değil.
11. PCB iki bileşen konumu tarafından kalibre edilir, ardından kalan bileşenler otomatik olarak kalibre edilir.
12. Otomatik kalibre işareti 2 puan, her çalıştırmadan önce otomatik kalibrasyon olacak, her PCB'nin tam olarak monte edildiğinden emin olun.
13. Vakum algılamalı, otomatik beslemeli, eğer bir bileşen emer yamuk ise, otomatik olarak çökelme alanına atar, ardından tekrar monte etmek için yenisini seçer.
14. İle görme algılama, kamera, bileşen açısını otomatik olarak düzeltecek ve PCB kartına doğru yere yerleştirecektir.Kafalar bileşenleri almıyorsa, kamera bunu algılar ve tekrar toplamaya geri döner, 3 kez toplama yapmaz, makine alarm verir ve malzemeyi besledikten sonra durur, ardından çalışmaya devam eder, yeniden başlamaya gerek yoktur.
15. Dönüştürme aracı (PC versiyonu) ile birlikte gelir, çalışma dosyasını bilgisayarda düzenleyin ve çalışma dosyasını USB portu ile makineye yükleyin, hızlı ve kullanışlı.
16. Destek panelli panolar.
17. PCB dosyanız yoksa, yeni bir çalışma dosyası oluştur doğrudan makinede programlamak için.
18. Destek tek adım.
19. Destek bantları/dökme malzemeyi/tüp malzemesini kesin.
Neden Charmhigh'ı seçmelisiniz?
1.Profesyonel tasarım ve oda kaydedildi.
2.Kullanıcı dostu çalışma, profesyonel SMT mühendisine gerek yok, giriş seviyesi cihaz
3.Tek makine - Entegre çalışma, ekstra pompaya veya PC'ye veya herhangi bir destekleyici tesise gerek yok
4. Yüksek doğruluk ve güvenilirlik, manuel çalışmanın kusurunu telafi eder
5. Maliyet etkin, profesyonel bir otomatik SMT üretim hattına sahip olmak için masrafları azaltın
6. Kapıdan kapıya servis ile uluslararası ekspres, 3-5 iş günü teslimat
7. Herhangi bir patent ve tasarım ifşasını önlemek için laboratuvar araştırma ve geliştirme, numuneler için özel.
8. 5 lehimleme personeline eşit bir makine, kolay yönetim ve maliyet tasarrufu.Küçük parti üretimi için iyi.
9.Charmhigh Fabrika tedarikidir, tüm makine parçalarımız kendimiz tarafından araştırılmakta ve üretilmektedir.Servis sonrası yedek parçalar asla durmaz.
10. Charmhigh, 2009'dan beri SMT Pick and Place makinesinin profesyonel bir üreticisidir. Tüm yazılımlar kendimiz tarafından araştırılmaktadır.
CHMT48VB için Standart Aksesuarlar:
1) Alma ve Yerleştirme Makinesi CHMT48VB 1
2) Juki nozulu toplam 4 adet (503, 504, 505, 506 boy)
3) 8G USB sürücüsü 1
4) Güç Kablosu 1
5) İğneyi 2 çekin
6) Çekme pimi1 için bobin
7) Kamera konumlandırma kara tahta 1'i ayarlayın
8) Altıgen anahtar 6
9) Cımbız 1
10) Fırça 1
11) Dokunmatik ekran için kalem 1
12) IC tepsisi 4 için fikstür
13) Gres 1
14) İngilizce kullanım kılavuzu 1
Lütfen not edin:
Al ve yerleştir makinesi, pakete dahil tüm aksesuarlarla birlikte eksiksiz bir settir, QC geçti.
Hepsi bir arada makine, kullanıma hazır!
Aldığınızda kullanabilirsiniz.İyi satış sonrası teknik destek, lütfen güvenle satın alın.
Seç ve yerleştir makinenizin keyfini çıkarın!
Garanti:
Komple makine, satın alma ve ömür boyu hizmet tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Her zaman makinenin yedek parçalarını, fabrikada güvenilir doğrudan tedarik sağlıyoruz.
Çevrimiçi Q/A ve sorun giderme desteği ve teknik tavsiye hizmeti sunuyoruz.
Bire bir satış sonrası hizmet sağlayın. Her makine, gönderilmeden önce % 100% test edilmiştir.
