Ürün ayrıntıları:
|
| Besleyici: | 1- 29 adet | Kafayı yerleştirin: | 2 kafa |
|---|---|---|---|
| hız: | Vision on :2800cph; Vizyon açık: 2800cph; Vision off: 3500cph Görme kapalı: | doğruluk: | 0.025mm |
| Harici PC'ye ihtiyacınız var: | Evet, windows7, windows10 ile | PCB boyutu: | 10 * 10 mm ~ 355 mm (L) * 355 mm (W) |
| XYZ Ekseni hareketi: | 400 mm (X) * 460 mm (Y) * 15 mm (Z) (maksimum yükseklik bileşeni 5 mm) | Destek yazılımı: | Altium tasarımcısı, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS |
| Vurgulamak: | CHMT36VA Küçük SMT Makinesi,2 Kameralı Yüzey Montaj Teknolojisi Makinesi,Yüzeye Montajlı Alma ve Yerleştirme Makinesi |
||
En çok satan +% 100 Yüksek geri bildirim + Kullanımı kolay: CHMT36VA SMT Alma ve Yerleştirme Makinesi
Çift görüş kameraları Yer 0402, QFN ... CE sertifikası, İngilizce sürüm, 220v 110v
Aliexpress mağazasında sıcak satış:
www.aliexpress.com/store/product/New-Popular-model-CHMT36VA-Pick-and-Place-Machine-Vision-System-Externel-PC-Benchtop-chm-t36va/210206_32667844951.html?spm=2114.12010612.0.0. 3e80b94eTvHHQo
PayPal da kabul etti, PayPal hesabımız: sales@charmhigh-tech.com
Paypal bağlantısı: paypal.me/Charmhigh
CHMT36VA çalışma videosu:
İtalya'dan CHMT36VA çalışma videosu:
www.youtube.com/watch?v=FJoGJK79luU
Charmhigh CHMT36VA 0402, 0603,0805 ile çalışan:
www.youtube.com/watch?v=zs5b8tm1hyk
CHMT36VA Yerleştirme LED'i - üretim videosu:
www.youtube.com/watch?v=jYD_1U8pUm0
Özellikler:
| Modeli | CHM-T36VA |
| PCB alanı | 10mm * 10mm - 355mm * 355mm |
| XY ekseni Hareketi | 420 * 460 mm |
| Z ekseni hareket aralığı | 15 mm |
| Yerleştirme kafaları | 2 adet |
| Besleyiciler |
8mm = 22pcs, 12mm = 4pcs, 16mm = 2 adet, 24mm = 1 adet, |
| Görüş sistemi | Çift kamera (yukarı ve aşağı kameralar) |
| Sürüş | Kapalı döngü kontrol step servo sürücü sistemi, adımınızı asla kaybetmeyin |
| Z ekseni kendi kendine dönüş algılama | Evet, nozulların kırılmasını önler |
| Çekme pimi kendi kendine dönüş | Evet |
| Malzeme algılama yöntemi sızıntısı | Vakum algılama, görme algılama |
| Montaj hızı | 4000cph (görme kapalı);2800cph (vizyon açık) |
| Montaj hassasiyeti | ± 0,025 mm |
| Bileşenler | 0402-5050, SOP, QFN, (bant genişliği: 8MM, 12MM, 16MM, 24MM) |
| Makine boyutu | Uzunluk 960 mm * G 705 mm * Y 335 mm |
| Vakum pompası | -92KPA (2 adet, yerleşik, sessiz tip) |
| Harici hava kaynağı | Gerek yok (makine yerleşik sessiz vakum pompası 2 adet) |
| Harici PC | Evet (Windows7,10 ile uyumlu yazılım) |
| Voltaj | 220V (110V), 50Hz / 60Hz |
| Net ağırlık | 65kg |
| Brüt ağırlık | 75kg / 108 * 80 * 53cm |
Açıklama:
CHMT36VA, harici PC işlemine (Windows sistemi) ihtiyaç duyan ekonomik bir görsel alma ve yerleştirme makinesidir.Bu güvenilir, küçük platformlu makine gelişmiş görüş sistemi, kapalı döngü kontrolü, 29 adet malzeme yığını ile birlikte gelir.Yüksek hassasiyet ve kolay kullanım yazılımı.Sadece USB portu olan bir bilgisayar hazırlamanız gerekiyor.
Uygulama endüstrisi:
Ev aletleri endüstrisi, Otomobil elektroniği endüstrisi, Güç endüstrisi, LED endüstrisi, güvenlik, aletler ve sayaç endüstrisi, iletişim endüstrisi, akıllı kontrol endüstrisi, Nesnelerin İnterneti (IOT) endüstrisi ve askeri endüstrisi vb.
Detay Gerçek resimler: (% 100 Gerçek)
4 adet yüksek hassasiyetli Juki Nozul: 503504505506
Numunelerin yerleştirilmesi:

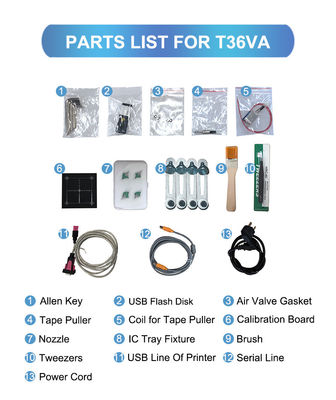

Araçlar kiti
Servis ve Garanti:
Komple makine, satın alma ve ömür boyu hizmet tarihinden itibaren 1 yıllık garanti süresine sahiptir.
Her zaman makinenin yedek parçalarını, fabrikada güvenilir doğrudan tedarik sağlıyoruz.
Çevrimiçi Soru / Cevap ve sorun giderme desteği ve teknik tavsiye hizmeti sağlıyoruz.
Satış sonrası bire bir hizmet sağlayın. Her makine, gönderilmeden önce% 100 iyi test edilmiştir.
