Ürün ayrıntıları:
|
Bant Besleyici: | 29 adet (8mm 22pcs; 12mm 4pcs; 16mm 2 adet; 24mm 1 adet) | Kafayı yerleştirin: | 2 kafa |
---|---|---|---|
hız: | Vision on :2800cph; Vizyon açık: 2800cph; Vision off: 4000cph Vizyon kapalı: | Destek: | bant besleyici, kesik bant, toplu IC, özel IC tepsisi |
Harici PC'ye ihtiyacınız var: | Evet | Destek paketi: | 0402 ila 5050, SOP, QNF, BGA |
Motor: | Enkoderli kapalı döngü kontrolü | Voltaj: | 220v/220v. 220v / 220v. 50/60hz 50 / 60hz |
Vurgulamak: | CHMT36VA Masaüstü Alma ve Yerleştirme Makinesi,Masaüstü SMT Alma ve Yerleştirme Makinesi,QFN Masaüstü Alma ve Yerleştirme Makinesi |

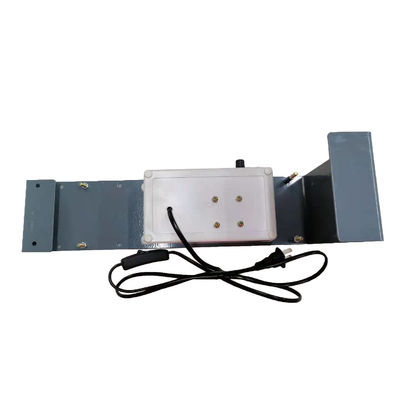

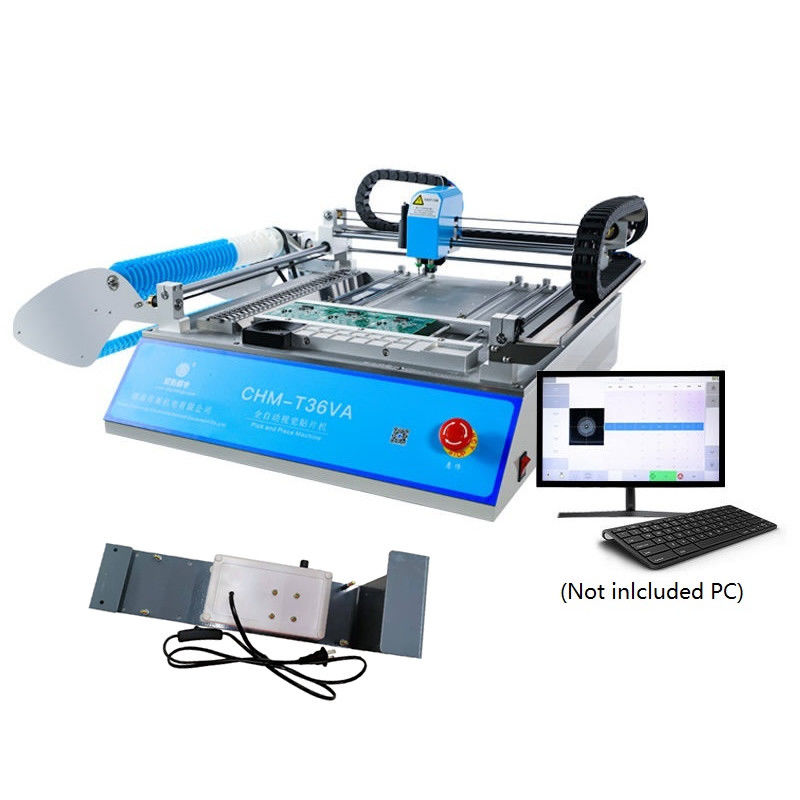

CHMT36VA + titreşim besleyici
Masaüstü SMT Alma ve Yerleştirme Makinesi
Çift kamera CCD sistemi Yer IC, İngilizce sürüm, 220v 110v
0402-5050, SOP, QFN ..
Aliexpress mağazasında sıcak satış:
https://www.aliexpress.com/store/product/CHMT36VA-Vibration-feeder-Desktop-Pick-And-Place-Machine-Vision-system-Closed-loop-control-0402-5050-SOP/210206_32803566747.html? spm = 2114.12010612.8148356.3.531e42d3YymzLh
PayPal da kabul etti, PayPal hesabımız: sales@charmhigh-tech.com
PayPal bağlantısı ile satın almak için tıklayın:
CHMT36VA çalışan video bağlantıları:
Charmhigh CHMT36VA 0402, 0603,0805 ile çalışan:
www.youtube.com/watch?v=zs5b8tm1hyk
CHMT36VA Yerleştirme LED'i - üretim videosu:
www.youtube.com/watch?v=jYD_1U8pUm0
Açıklama:
CHMT36VA, Windows 7/10 sistemi ile harici PC'ye bağlanması gereken, görüntü tabanlı bir masaüstü alma ve yerleştirme makinesidir.Düşük maliyetli ekonomik modeli ile çok güvenilirdir, bu küçük platformlu makine gelişmiş görüş sistemi, kapalı döngü kontrolü, 29 adet malzeme yığını ile birlikte gelir.Yüksek hassasiyet ve kolay kullanım yazılımı.0402-5050, SOP, QFN, TQFP gibi tüm farklı bileşenlerle uyumludur ...prototip üreticileri, hobiler, geliştiriciler ve geliştirme grupları ve küçük gruplar üretimi için, you sadece USB bağlantı noktasına sahip bir bilgisayar hazırlamanız yeterlidir.HS kodu 8479899200. Alma ve yerleştirme makinesi.
Özellikler:
Modeli | CHM-T36VA |
PCB alanı | 10mm * 10mm - 355mm * 355mm |
XY ekseni Hareketi | 420 * 460 mm |
Z ekseni hareket aralığı | 15 mm (Maksimum bileşen yüksekliği 5 mm) |
Yerleştirme kafaları | 2 adet |
Besleyiciler |
8mm = 22pcs, 12mm = 4pcs, 16mm = 2 adet, 24mm = 1 adet, |
Görüş sistemi | Çift kamera (yukarı ve aşağı kameralar) |
Sürüş | Kapalı döngü kontrol step servo sürücü sistemi, asla adım kaybetmeyin |
Z ekseni kendi kendine dönüş algılama | Evet, nozulların kırılmasını önle |
Çekme pimi kendi kendine dönüş | Evet |
Malzeme algılama yöntemi sızıntısı | Vakum algılama, görme algılama |
Montaj hızı | 4000cph (görme kapalı);2800cph (vizyon açık) |
Montaj hassasiyeti | ± 0,025 mm |
Bileşenler | 0402-5050, SOP, QFN..etc (bant genişliği: 8MM, 12MM, 16MM, 24MM) |
Makine boyutu | Uzunluk 960 mm * G 705 mm * Y 335 mm |
Vakum pompası | -92KPA (2 adet, yerleşik, sessiz tip) |
Harici hava kaynağı | Gerek yok (makine yerleşik sessiz vakum pompası 2 adet) |
Harici PC | Evet (Windows7 / 10 ile uyumlu yazılım) |
Voltaj | 220V (110V), 50Hz |
Net ağırlığı | 65kg |
Brüt ağırlık | 75kg / 108 * 80 * 53cm |
Uygulama endüstrisi:
Ev aletleri endüstrisi, Otomobil elektroniği endüstrisi, Güç endüstrisi, LED endüstrisi, güvenlik, aletler ve sayaç endüstrisi, iletişim endüstrisi, akıllı kontrol endüstrisi, Nesnelerin İnterneti (IOT) endüstrisi ve askeri endüstrisi vb.

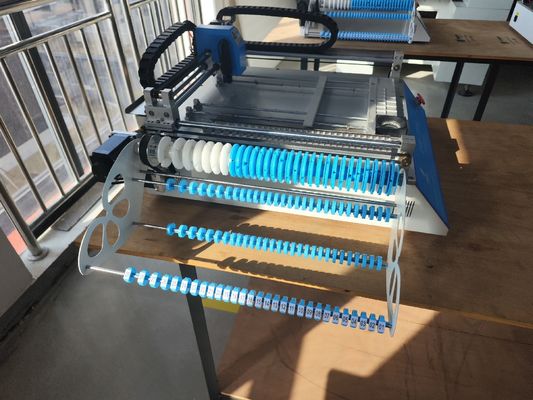

Detay Gerçek resimler: (% 100 Gerçek)
Enkoderli X, Y ekseni motoru, Kaybolan adımları önlemek için eksi döngü kontrolü
4 adet yüksek hassasiyetli Juki Nozul: 503504505506
Numunelerin yerleştirilmesi:
Nakliye Yöntemi:
Servis ve Garanti:
Komple makine, satın alma ve ömür boyu hizmet tarihinden itibaren 1 yıllık garanti süresine sahiptir.
Her zaman makinenin yedek parçalarını, fabrikada güvenilir doğrudan tedarik sağlıyoruz.
Çevrimiçi Soru / Cevap ve sorun giderme desteği ve teknik tavsiye hizmeti sağlıyoruz.
Satış sonrası bire bir hizmet sağlayın. Her makine, gönderilmeden önce% 100 iyi test edilmiştir.
