Ürün ayrıntıları:
|
| Konumlandırma: | Çift görüş kamerası konumlandırma | Makinenin boyutu: | Uzunluk 855 mm * G 535 mm * Y 335 mm |
|---|---|---|---|
| Pcb Alanı: | 10 mm * 10 mm ~ 355 mm * 355 mm | çalışma hassasiyeti: | ± 0.025mm |
| Montaj hızı: | 2800cph (vision on) ; 2800cph (vizyon açık); 4000cph (vision off) 4000cph (v | ||
| Vurgulamak: | CHMT36VA Masa Üstü Alma ve Yerleştirme Makinesi,Masa Üstü Smt Yerleştirme Ekipmanı,CHMT36VA SMD Alma ve Yerleştirme Makinesi |
||
Büyük indirim!
29 Besleyici 2 kafa Vision Kamera CHMT36VA + Harici PC,
Masaüstü SMT Alma ve Yerleştirme Makinesi, küçük seri üretim, prototipleme
SMD Yüzeye Montaj İngilizce Sürümü 110v 220V CE geçti
TNT..DHL ile nakliye .. Veya fabrikamızdan teslim alabilirsiniz!
Çalışma videosu:
İtalya'dan CHMT36VA çalışma videosu:
www.youtube.com/watch?v=FJoGJK79luU
CHMT36VA Yerleştirme LED'i - üretim videosu:
www.youtube.com/watch?v=jYD_1U8pUm0
Kataloğu buradan indirin:CHMT36VA.pdf
Açıklama:

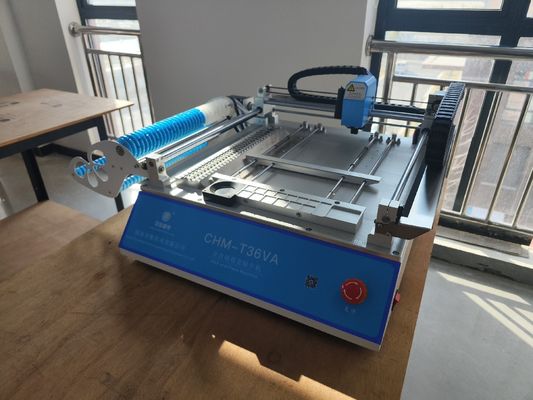

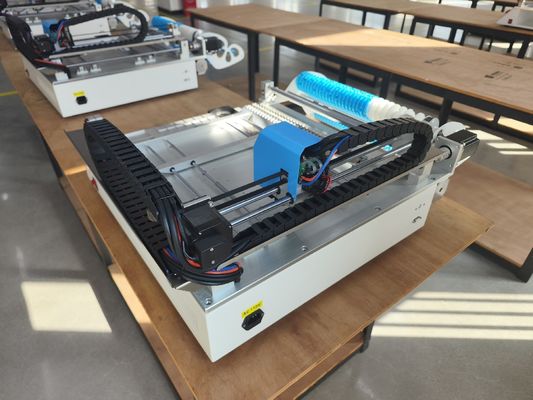

CHMT36VA, Windows 7 sistemine harici bir PC bağlanması gereken, görsel tabanlı bir masaüstü alma ve yerleştirme makinesidir.Düşük maliyetli ekonomik modeli ile çok güvenilirdir, bu küçük platformlu makine gelişmiş görüş sistemi, kapalı döngü kontrolü, 29 adet malzeme yığını ile birlikte gelir.Yüksek hassasiyet ve kolay kullanım yazılımı.Her türlü 0402-5050, SOP, QFN, TQFP bileşeniyle uyumludur ... prototip üreticileri, hobiler, geliştiriciler ve geliştirme grupları ve küçük parti üretimi için çok uygundur, sadece USB portu olan bir bilgisayar hazırlamanız yeterlidir.
Ana Parametre
| Modeli | CHM-T36VA |
| PCB alanı | 10mm * 10mm - 355mm * 355mm |
| XY ekseni Hareketi | 420 * 460 mm |
| Z ekseni hareket aralığı | 15 mm |
| Yerleştirme kafaları | 2 adet |
| Besleyiciler |
8mm = 22pcs, 12mm = 4pcs, 16mm = 2 adet, 24mm = 1 adet, Ön IC tepsisi = 14 adet, kullanıcı tanımlı IC tepsisi |
| Görüş sistemi | Çift kamera (yukarı ve aşağı kameralar) |
| Sürüş | Kapalı döngü kontrol step servo sürücü sistemi, asla adım kaybetmeyin |
| Z ekseni kendi kendine dönüş algılama | Evet, nozulların kırılmasını önle |
| Çekme pimi kendi kendine dönüş | Evet |
| Malzeme algılama yöntemi sızıntısı | Vakum algılama, görme algılama |
| Montaj hızı | 4000cph (görme kapalı);2800cph (vizyon açık) |
| Montaj hassasiyeti | ± 0,025 mm |
| Bileşenler | 0402-5050, SOP, QFN, (bant genişliği: 8MM, 12MM, 16MM, 24MM) |
| Makine boyutu | Uzunluk 960 mm * G 705 mm * Y 335 mm |
| Vakum pompası | -92KPA (2 adet, yerleşik, sessiz tip) |
| Harici hava kaynağı | Gerek yok (makine yerleşik sessiz vakum pompası 2 adet) |
| Harici PC | Evet (Windows7 ile uyumlu yazılım) |
| Voltaj | 220V (110V), 50Hz |
| Uyumlu yazılım | Altium tasarımcısı, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS… vb. |
| Brüt ağırlık | 70kg / 107 * 78 * 50cm / 0.41m³ |
Uygulama endüstrisi:
Ev aletleri endüstrisi, Otomobil elektroniği endüstrisi, Güç endüstrisi, LED endüstrisi, güvenlik, aletler ve sayaç endüstrisi, iletişim endüstrisi, akıllı kontrol endüstrisi, Nesnelerin İnterneti (IOT) endüstrisi ve askeri endüstrisi vb.

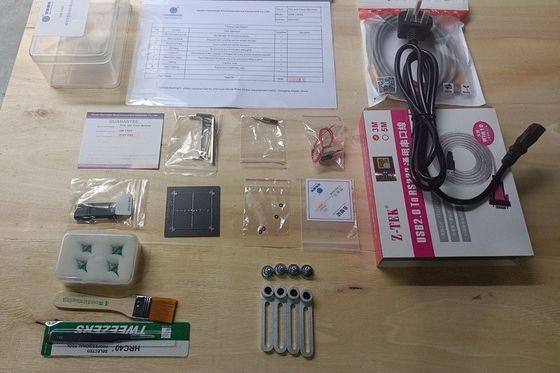

CHMT36VA için Standart Aksesuarlar:
1) SMT Masaüstü Alma ve Yerleştirme Makinesi CHMT36VA * 1
2) Juki nozulu: Toplam 4 adet (503, 504, 505, 506 boyut)
3) 8G USB flaş 1
4) Güç Kablosu: 1
5) Çekme pimleri: 2
6) Çekme pimi için bobin: 1
7) Gres: 1
8) Altıgen anahtar: 6
9) Cımbız: 1
10) Fırça: 1
11) İngilizce kullanım kılavuzu: 1
Garanti:
Komple makine, satın alma ve ömür boyu hizmet tarihinden itibaren 1 yıllık garanti süresine sahiptir.
destek ve uzun vadeli fabrika fiyatı arzı.
Çevrimiçi Soru / Cevap ve sorun giderme desteği ve teknik tavsiye hizmeti sağlıyoruz.
Satış sonrası bire bir hizmet sağlayın.Her makine, gemiden çıkmadan önce% 100 test eder.
