Bu al ve yer makinesi kompakt ve sevimli, ama inanılmaz derecede güçlü.
Dar TasarımYüksek hassasiyetli TC06 Modülü SMT Al ve Yerleştir Makinesi6 Baş 50 besleyici, Destek 01005CPK>1.0

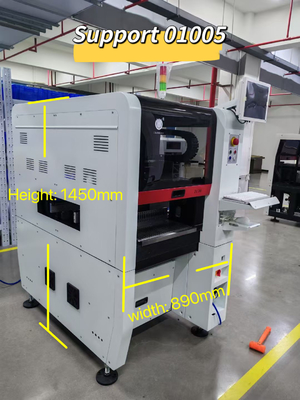

89cm genişliğinde, çoğu ofis kapısı ve asansöre uygundur!
Charmhigh TC06 parametreleri:
| Boyutları |
890mm ((L) x 1450mm ((W) x 1500mm ((H)
|
| Ağırlık |
900 kg |
| Güç kaynağı |
AC220V (50Hz, tek fazlı), 3kW |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
Dahili vakum pompası |
| Montaj başı miktarı |
6 |
| Montaj Hızı |
27800kph (optimal) |
| Değerlendirme Doğruluğu |
±0.04mm CPK≥1.0 |
| Bileşen Yüksekliği |
≤ 12 mm |
| Bileşen Türü |
Direnç kondansatörü hariç, silindirli diyot, alüminyum
Kondansör, SOT, SOP, QFP, QFN, BGA vb. |
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
350 mm ((L) x 300 mm ((W) |
| PCB Taşımacılığı |
3 bölümlü raylı otomatik taşıyıcı, PCB destek cihazı |
| Fırçayı değiştir |
Otomatik nozel değişimi (19 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Dahili endüstriyel bilgisayar (Windows sistemi)
Monitör, klavye ve fare ile donatılmış |
| Sürücü Sistemi |
X&Y ekseni tarafından tahrik edilenPanasonic servo motorları
|
| Işınlama sistemi |
Yerleştirme vidaları + Doğrusal kılavuzlar |
| Besleme sistemi |
50 NXT 8mm standart besleme yığınları
(IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Uçak kamerası x 6 (üçleme boyutu: 16mmx16mm);
IC kamerası x 1 (alet boyutu: 36mmx36mm);
Kamerayı işaretle x 2 |
1Model numarası: TC06
2- Şarkı:
3Ana yapılandırma:Tam otomatik hat içi + PCB otomatik teslimat + 6 Baş 50 besleyici + (xy) ± 0.04mm CPK>1.0 + X & Y eksenleri Panasonic servo motoru + otomatik nozzle değiştiricisi + 9 kamera + Yer vidaları ve doğrusal kılavuzlar +Termal Kompensasyon + Optimal Hız: 27800CPH
4Besleyici: Fuji Electric besleyici (ayrıca satın alınır)
5PCB alanı:350mm ((L) * 300mm ((W)
6. Windows sistemi ile bilgisayar ve klavye ve fare ile geliyor
7Bileşen: 01005/ 0201/ 0402 / 0603-5050/ diyot/ triyot/ SOP/ QFP/ QFN/ BGA/ LED... en fazla 36*36mm IC
8Boyut: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, tek fazlı)
9Zaman: 5-7 iş günü
10Teslimat: deniz yoluyla / fabrikamızdan doğrudan al / Çin depoya gönder
11Ödeme yöntemi: banka havalesi (T/T)
12Ambalaj: kontrplak kutu
Charmhigh YouTube kanalı: https://www.youtube.com/@KimiLiuCharmhigh/videos
Bölüm listesi:
| Ürün |
miktarı |
Ürün |
miktarı |
| TC06 Al ve yerleştirme makinesi |
1 |
Yağlama yağı |
1 |
| Fırınlar |
8 |
Filtre |
4 |
| Araç kutusu |
1 |
Hızlı bağlantı |
1 |
| Garanti Kartı |
1 |
Fare Yastığı |
2 |
| Kullanıcı Kılavuzu |
1 |
Güç Kablosu |
2 |
| Test Raporu |
1 |
Klavye |
1 |
| Fırça |
1 |
Fare Yastığı |
1 |
| Pinçet |
1 |
LCD |
1 |

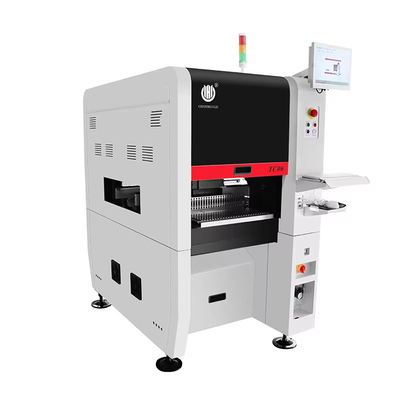

Charmhigh TC06, 6 başlı 50 adet besleyici: (genişliği 890mm)
Altın kalıp, ultra güçlü X ışını yapısı.
TC06 avantajları:
- CPK'yı desteklemek, bir toplama ve yerleştirme makinesi seçimi için önemli bir anahtardır ve SMT üretim sürecini daha istikrarlı hale getirir.
-ANC: Otomatik nozel değişimi, nozeller bileşenlere göre otomatik olarak tahsis edilebilir, SMT üretimini daha akıllı ve daha verimli hale getirir.
- Yüksek hassasiyetli evrensel montaj kafası: bir makine yüksek istikrarla çeşitli bileşenlerin montaj ihtiyaçlarını karşılayabilir
-Alçak demir taban yapısı, toplama ve yerleştirme makinesi yüksek hızda pürüzsüz çalışır, mermerden daha iyi.
- Panasonic servo motoru tarafından tahrik edilen X&Y eksen, makinenin uzun süreli istikrarını ve hassasiyetini sağlar.
Makine özel ağrı noktası çözümleri: "Düzeler değiştirmek ekibimi deli ediyor"
Otomatik nozel değiştiricisi 30 saniyede 6 tip işleme koyulur.

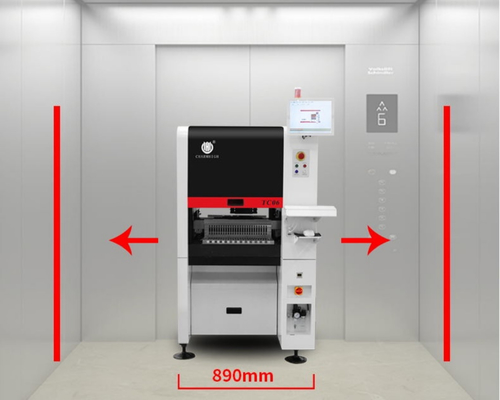

Makineye özgü ağrı noktaları çözümleri: "Otel asansörümüz çok küçük"
890mm Slim Body standart asansörlere uyar. Çıkarma yok.
Makinaya özel ağrı noktası çözümleri:
"Yaz sıcağı yerleştirme doğruluğunu mahvediyor"
Akıllı Termal Telafi tüm gün ±0.01mm tutar.
Makinaya özel ağrı noktası çözümleri:
"Yemeği düzenlemek üretim süresini tüketir".
Lazer Otomatik Kalibrasyon 5 dakikada 50 besleyici ayarladı.
Makinaya özel ağrı noktası çözümleri:
"Başkaları sarsılırken, biz sabit kalıyoruz: kusursuz yüksek hızlı yerleştirme için çift motorlu istikrar".
"Sonunda, acele siparişler verirken küçük yongalardan titreşmeyen bir makine".
Makinaya özel ağrı noktası çözümleri:"Yeni bir bileşen kurulumu saatler alır".
Önceden yüklenmiş ortak bileşenler kütüphanesi başlamak için sürükle ve bırak.
Makinaya özel ağrı noktası çözümleri:Makine duraklama süresi son tarihleri öldürüyor"
TC06 3 makine gibi çalışır. 24/7 güvenilirlik.
Makinaya özel ağrı noktası çözümleri:"Yeni operatörlerin eğitimi aylar sürer"
Basit bir arayüz ̇ herkes 1 saat içinde çalıştırabilir.
Montaj örnekleri:
Charmhigh fabrikasının doğrudan tedarikçisi:
Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
