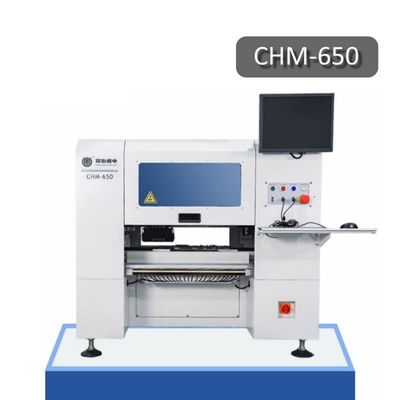

Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650

Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650
Automatic PCB Rail High Precision 0201 Desktop SMT Pick and Place Machine 4 Heads CHM-650
Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650 Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650 Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650 Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650 Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650

Büyük resim :  Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Charmhigh
Sertifika: CE
Model numarası: CHM-650 (4 kafa + 50 besleyici + otomatik ANC)
Belge: Charmhigh CHM-650 Catalog.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: EXW price $8169
Ambalaj bilgileri: Ahşap kutu
Teslim süresi: 3-6 iş günü
Ödeme koşulları: T/T, Western Union
Supply Ability: 50 units per month
İletişim

Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650

Açıklama
Heads: 4pcs(comes with 19pcs nozzle auto-change library) Max PCB size: 450mm*300mm
Feeder: Support 50pcs YAMAHA CL Feeder/Electric Feeder Precision: (XY)±0.06mm; CPK≥1.0
Dimension: 1280(L)*1190(W)*1050(H) mm Cameras: 6pcs small camerea+1 big camera+2 mark camera
Motor: Panasonic servo motor Components: 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED
PCB conveyor: 3-pieces automatic PCB conveyor Net weight: 310kg
Vurgulamak:

0201 Al ve Yerleştir Makinesi

Yüksek hassasiyetli 0201 destek CPK≥1.0 Tam Otomatik PCB Taşıyıcı
Küçük 4 Başlı 50 besleyici CHM-650 Masaüstü SMT Al ve Yerleştir Makinesi
Otomatik nozel değişimi, oda kaydedildi, CE geçti.

CHM-650 SMT toplama ve yerleştirme makinesi - Katalog indirme:Charmhigh CHM-650 Kataloğu.pdf
Açıklama:
Charmhigh CHM-650, yüksek hassasiyetli bileşen yerleştirme ama oda tasarrufu için tasarlanmış en son teknoloji, tamamen otomatik SMT seçme ve yerleştirme makinesi.Bu model gelişmiş görme sistemlerini birleştirir., modüler tasarım ve kullanıcı dostu kontroller üretim iş akışınızı kolaylaştırmak için.
CHM-650 Pick and Place Makine, 50 besleyici yığın, 360 derece dönüş yapabilen 4 baş, Yamaha pnevmatik besleyici desteği, tüp bileşenli çubuk besleyici,bileşenleri seçmek için otomatik düzeltme, yerleşik endüstriyel bilgisayarla entegre işletim.


CHM-650 Özellikleri
Boyutları 1280mm ((L) x 1190mm ((W) x 1050mm ((H)
Net ağırlık 310kg
GüçTedarik AC220V/110V (50Hz, 1 faz), 2.1kW
Havalandırma 0.5MPa ~ 0.7MPa
Vakum Üretimi Vakum jeneratörü
Montaj başı 4 baş
Montaj Hızı 10000kph (optimal)
Değerlendirme Doğruluğu ±50μm@μ±3σ/çip
Kontrol Doğruluğu 5 μm
Bileşen Yüksekliği 12 mm
Bileşen Türü

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA vb.

(resistör/kondansatör/diyot/triyot/LED/IC vb.)
PCB kalınlığı 0.6mm~3.5mm
PCB Boyutu 400 mm ((L) x 350 mm ((W)
PCB Taşımacılığı 3 bölümlü raylı otomatik taşıma
Fırçayı değiştir Otomatik nozel değişimi (19 delikli nozel kütüphanesi)
Kontrol Sistemi

Dahili endüstriyel bilgisayar (Windows sistemi)

Monitör, klavye ve fare ile donatılmış
Sürücü Sistemi Servo motorlar tarafından tahrik edilen X&Y ekseni; esnek S eğri hızlandırma ve yavaşlatma
Işınlama sistemi Top vida + doğrusal rehber
Besleme sistemi

50 Yamaha 8 mm standart pnevmatik/elektrik besleyici yuvaları

(IC tepsisi ve çubuk besleyicisi için de uygundur)
Görme Sistemi

Anlık çekim kamerax4 (parça boyutu geçerlidir:16mmx16mm);

IC camerax1 (yapılacak parça boyutu:36mmx36mm);

Kamerax2 işaretle.


CHM-650 Ana özellikleri:
1Model numarası: CHM-650
2- Şarkı:
3. Ana yapılandırma: Masaüstü tipi + PCB otomatik teslimat + 4 Baş 50 besleyiciler + Panasonic servo motor + otomatik nozzle değiştiricisi + Top vida + doğrusal rehber ray + 7 kamera + yepyeni akıllı yazılım
4. Besleyici: 2 seçenek: Yamaha elektrikli besleyici / pnevmatik besleyici (besleyici ayrı satın alınır)
5En fazla PCB alanı: 400 * 350mm; En fazla bileşen yüksekliği: 12mm
6. Windows sistemi ile bilgisayar ve klavye ve fare ile geliyor
7Bileşen: 0201, 0402-5050, SOP, QFN, TQFP, BGA... vb.
8Boyut: 1280 ((L) * 1190 ((W) * 1050 ((H) mm, AC220V ((50Hz)
9Zaman: 7-10 iş günü
10Teslimat: DHL / hava yoluyla / deniz yoluyla / fabrikamızdan doğrudan al / Çin depoya gönder
11Ödeme yöntemi: banka havalesi (T/T)
12Ambalaj: kontrplak kutu

Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650 0
Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650 1
Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650 2

Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650 3
Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650 4

Her tarafta 25pcs besleyiciler, toplam 50pcs bant besleyicileri desteklenmektedir: (Yamaha elektrik besleyicisi + pnevmatik her ikisi de uygundur)

8/12/16/24/32mm besleyici, çubuk besleyici, IC tepsisi desteklenir, ayrı satın alınır.
Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650 5
4 başlı Samsung Nozzles:
Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650 6
CharmHigh, en iyi Çin markası, güvenilir üretici.
Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650 7

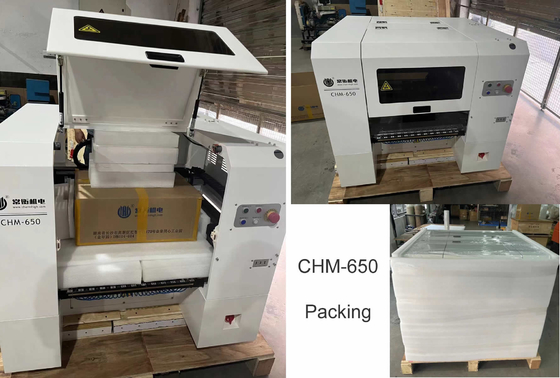

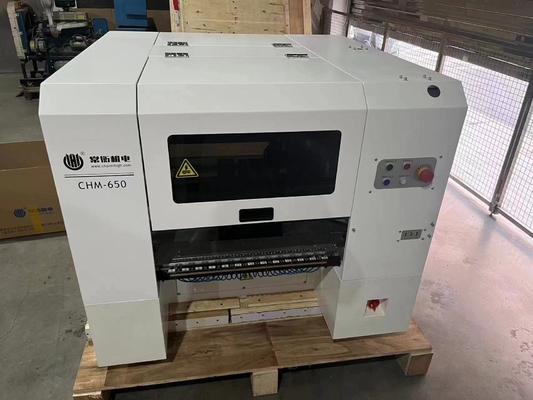

%100 Gerçek fotoğraflar: (müşteri tarafından çekilmiş)
Otomatik PCB Ray Yüksek Hassasiyetli 0201 Masaüstü SMT Al ve Yerleştir Makinesi 4 Baş CHM-650 8
Lütfen dikkat edin:
Toplama ve yerleştirme makinesi paketle birlikte tüm aksesuarlarla birlikte tamamlanmıştır.besleyicileri ayrı satın almanız ve 10 mm dış çaplı boru ile kompresör hazırlamanız gerekir (pnömatik besleyiciler için hava temini), boruyu makinenin arkasına yerleştiriyor.
Lütfen bu makineyi güvenle satın alın.
Al ve yerleştir makinenizle eğlenin!

Neden Charmhigh'u seçtin?
1Profesyonel tasarım ve oda tasarrufu.
2Kullanıcı dostu işletim, profesyonel SMT mühendisine gerek yok, giriş seviyesi cihazı
3Bir makine - Entegre operasyon, ekstra pompa veya PC veya herhangi bir destekleyici tesise gerek yok.
4. maliyet verimli, profesyonel tam otomatik SMT üretim hattına sahip olmak için masrafları azaltmak.
5Makineyi değiştirmek çok uygundur, kendi başınıza tamir etmek kolaydır.
6Kapı kapı servisli uluslararası ekspres, teslimat 6-8 iş günü.
7Özellikle laboratuvar araştırma ve geliştirme için, kendi tasarım ve patentinizi korumak için.
8. Bir makine 5 lehimleme personeline eşittir, manuel işten çok daha verimli, kolay yönetilebilir ve maliyet tasarrufu sağlar.
9Charmhigh fabrika tedarikçisidir, tüm makine parçalarımız kendimiz tarafından araştırılır ve üretilir.
10. Charmhigh, SMT Pick and Place makinesinin profesyonel bir üreticisidir, ilk p&p 2011 yılında piyasaya sürüldü.

Hizmet ve Garanti:
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
