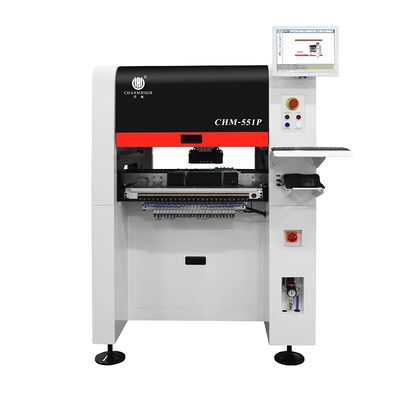

Charmhigh 551P SMD Al ve Yerleştir Makinesi Prototipleme Küçük Toplu Üretim CPK≥1.0
Güncellenmiş Genius 4 başlı CHM-551P SMD seçme ve yerleştirme makinesi
Yüksek hassasiyetli dökme demir yapısı otomatik PCB taşıyıcı SMT seçip yerleştirme robotu ile.
Küçük Toplu Üretim ve İç Araştırma ve Prototipleme için
0201, 144 pin IC desteklenir. CPK Test desteği. Yüksek istikrarlı ekonomik üst düzey SMT Çip Monter.
Ürün Tanıtımı
CHM-551P, üst düzey yapılandırma mekanizması ve uygun bir fiyata mükemmel performansla 4 başlı yüksek hassasiyetli genel amaçlı otomatik SMT seçme ve yerleştirme makinesi.Araştırma ve Geliştirme denetimleri ve SMT küçük ve orta ölçekli üretim için tasarlanmıştırCHM-551P, 2026 için en iyi bütçe SMT makinesini temsil ediyor.
Bu yeni nesil 4 başlı SMT seçme ve yerleştirme makinesi yüksek hassasiyetli SMT montajı için tasarlanmıştır, 0201'den 5050'ye, BGA'ya, 144 pinli IC'ye, LED'ler, IC'ler,ve tuhaf parçalar. 8mm, 12mm, 16mm, 24mm, 32mm ve 44mm genişliğinde hem elektrikli hem de pnevmatik besleyicilerle uyumludur.
Bu yenilenmiş model, ağır ağırlıklı dökme demir çerçeveyle inşa edilmiş, üstün yapısal istikrar, az titreşim,ve önceki sürümlere kıyasla yerleştirme doğruluğunu ve hızını önemli ölçüde geliştirdi.
Başvurular
- Küçük-orta seri PCB montajı
- LED bant ve ampul imalatı
- Elektronik Sözleşme Üretimi (EMS)
- Ar-Ge prototip oluşturma
- Eğitim kurumları
- Büyüyen SMT üretim hatları
Temel Özellikler
- Destek CPK testi
- Otomatik nozel değişimi (13 set nozel kütüphanesi)
- Isı Kompensasyonu
- Otomatik taşıma
- En iyi hız: 14400 CPH
- Atık demir inşaatları
CHM-551P Özellikleri
| Boyutları |
1020mm ((L) x 1180mm ((W) x 1450mm ((H) |
| Ağırlık |
556kg |
| Güç kaynağı |
AC220V (50Hz, tek fazlı) 1.5kw (ortalama güç 350w) |
| Havalandırma |
0.5MPa ~ 0.7MPa |
| Vakum Üretimi |
Dahili vakum pompası |
| Montaj başı miktarı |
4 baş |
| Montaj Hızı |
14400CPH (optimal) |
| Değerlendirme Doğruluğu |
(XY) ± 0,035 mm; CPK≥1.0 |
| Bileşen Yüksekliği |
12 mm |
| Bileşen Türü |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA vb. (resistor/kondansatör/diyot/triyot/LED/IC vb.) |
| PCB kalınlığı |
0.6mm~3.5mm |
| PCB Boyutu |
350mm ((L) x 270mm ((W) (Standard); 600mm ((L) x 350mm ((W) (Farklı) |
| Fırçayı değiştir |
Otomatik nozel değişimi (13 delikli nozel kütüphanesi) |
| Kontrol Sistemi |
Monitör, klavye ve fare ile donatılmış Linux sistemi |
| Sürücü Sistemi |
Servo motorlar tarafından tahrik edilen X&Y ekseni; esnek S eğri hızlandırma ve yavaşlatma |
| Işınlama sistemi |
Top vida + doğrusal rehber |
| Besleme sistemi |
50 Yamaha 8mm standart pnevmatik/elektrik besleyici yığınları (IC tepsisi ve çubuk besleyicisi için de uygundur) |
| Görme Sistemi |
Hızlı çekim kamerax4 (yapılabilir bileşen boyutu: 14mm*14mm); IC kamerax1 (yapılabilir bileşen boyutu: 30mm*30mm); Mark camerax2 |

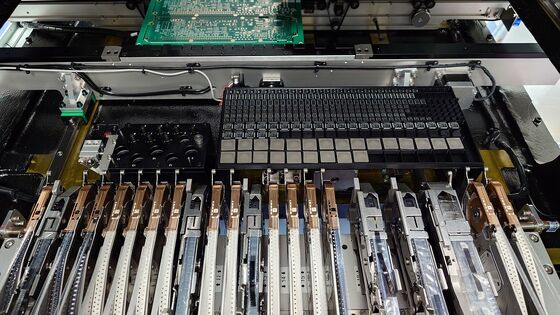

Besleyici Uyumluluğu
Evrensel standart Yamaha pnevmatik besleyicileri ve elektrikli besleyicilerle çalışmak (ayrıca satın alın):
Seçenekler şunları içerir:
- 8mm/12mm/16mm/24mm/32mm/44mm elektrikli besleyici
- 8x4mm/12mm/16mm/24mm/32mm/44mm pnevmatik besleyici
- Titreme besleyicisi
Charmhigh SMT, fabrika tedariği, hızlı teslimat.
Charmhigh, en iyi Çin markası.

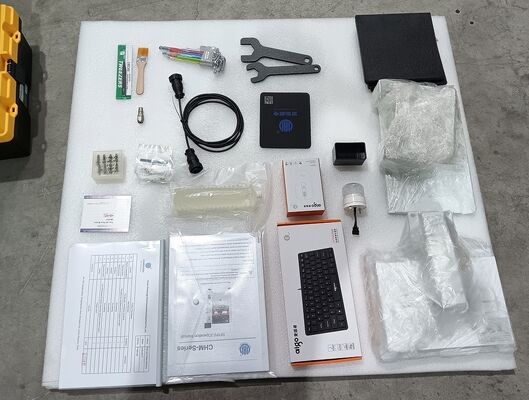

Parça Listesi
| Ürün |
miktarı |
Ürün |
miktarı |
| Toplama ve yerleştirme makinesi |
1 |
Pinçet |
1 |
| Fırınlar |
8 |
İç altıgonlu açıcı |
1 |
| Araç kutusu |
1 |
Yağlama yağı |
1 |
| Garanti Kartı |
1 |
Filtre |
4 |
| Kullanıcı Kılavuzu |
1 |
Hızlı bağlantı |
1 |
| Test Raporu |
1 |
Fare Yastığı |
1 |
| Fırça |
1 |
Güç Kablosu |
1 |
Neden yükseltilmiş CHM-551P'yi seçtin?
Çelik yapısı, dikey alan tasarrufu tasarımı ve gelişmiş doğruluğu ile CHM-551P, rekabetçi bir fiyat noktasında endüstriyel sınıflı SMT yerleştirme performansı sunar.2-4 günlük teslim süresi, stokta mevcuttur.
Lütfen dikkat edin:
Toplama ve yerleştirme makinesi paketle birlikte tüm aksesuarlarla birlikte tam olarak hazır, makine kullanıma hazır!
Hazırlamanız gereken tek şey, dış bir hava kompresörü (pneumatik besleyiciler için hava kaynağı).
Lütfen bu makineyi güvenle satın alın.
Hizmet ve Garanti
Tam makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık bir garanti süresine sahiptir.
Makinenin yedek parçalarını her zaman temin ederiz.
Çevrimiçi S/A ve sorun giderme desteği ve teknik danışmanlık hizmeti sunuyoruz.
Birer birer satış sonrası hizmet sunuyoruz.Gemiye çıkmadan önce her makine %100 test edilmiş.
