Ürün ayrıntıları:
|
Kafalar: | 6 adet (19pcs nozul otomatik değişim konumu ile) | PCB boyutu: | 350mm (l) * 300mm (W) |
---|---|---|---|
Hız: | 27800 CPH (Şirketimiz altında en iyi koşul) | Besleyici: | 50pcs NXT Elektrik Besleyicisini Destekleyin |
Bileşen: | 01005, 0201,0402, -5050, SOP, QFN, BGA-36*36mm daha büyük bileşenler | Maksimum bileşen yüksekliği: | 12 mm |
Kamera.: | IC kamera: 1 adet (36x36mm); Uçan Kamera: 6pcs (16x16mm); Mark kamera: 2 adet | PCB teslimatı: | 3 adet raylı otomatik teslimat, genişlik yazılımla ayarlanabilir |
Boyut: | 890mm (L) x1450mm (W) x1500mm (h) | Güç kaynağı: | AC220V (50 Hz, tek fazlı) |
besleyici tipi: | Fuji NXT elektrikli besleyici | Motor: | panasonic servo motor |
PCB kalınlığı: | 0,6-3,5 mm | Net Ağırlık: | 900kg |

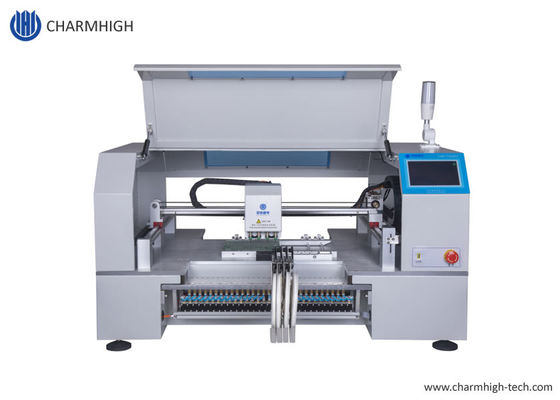

Bu pick and place makinesi kompakt ve sevimli, aynı zamanda inanılmaz derecede güçlü.
Dar TasarımYüksek Hassasiyetli TC06 Modülü SMT Pick and Place Makinesi6 Kafa 50 besleyici, 01005'i Destekler CPK>1.0
89cm genişlik, çoğu ofis kapısı ve asansör için uygun!
Charmhigh TC06 parametreleri:
Boyutlar |
890mm(U)x1450mm(G)x1500mm(Y)
|
Ağırlık | 900kg |
Güç Kaynağı | AC220V (50Hz, tek faz), 3kW |
Hava Kaynağı | 0.5MPa ~0.7MPa |
Vakum Oluşturma | Dahili vakum pompası |
Montaj Kafası Miktarı | 6 |
Montaj Hızı | 27800cph (optimal) |
Montaj Hassasiyeti | (xy)+30μm, CPK≥1.0 |
Bileşen Yüksekliği | ≤12mm |
Bileşen Tipi ve Bileşen Aralığı |
-Direnç kondansatör hariç, silindirik diyot, alüminyum -İnç boyutu 01005 ila 36*36mm, ve daha büyük bileşenlerin montajı |
PCB Kalınlığı | 0.6mm~3.5mm |
PCB Boyutu | 350mm(U)x300mm(G) |
PCB Taşıma | 3 bölümlü raylı otomatik taşıma, PCB destek cihazı |
Nozul Değişimi | Otomatik nozul değişimi (19 delikli nozul kütüphanesi) |
Kontrol Sistemi | Dahili endüstriyel bilgisayar (Windows sistemi) monitör, klavye ve fare ile donatılmış |
Sürücü Sistemi |
X&Y ekseni Panasonic servo motorları tarafından tahrik edilir |
İletim Sistemi | Topraklama vidaları + Lineer kılavuzlar |
Besleme Sistemi | 50 NXT 8mm standart besleyici yığını (ayrıca IC tepsisi ve çubuk besleyici için de uygundur) |
Görüş Sistemi | Uçan kamera x 6 (uygulanabilir bileşen boyutu: 16mmx16mm); IC kamerası x 1 (uygulanabilir bileşen boyutu: 36mmx36mm); Marka kamerası x 2 |
1. Model numarası: TC06
2. Marka: Charmhigh
3. Ana yapılandırma: Tam otomatik sıralı + PCB otomatik teslimat + 6 Kafa 50 besleyici + (xy)+30μm, CPK>1.0 + X&Y ekseni Panasonic servo motor tarafından tahrik edilir + otomatik nozul değiştirici + 9 kamera + Toprak vidası ve Lineer Kılavuzlar + Termal Telafi + Optimal hız: 27800CPH
4. Besleyici: Fuji Electric besleyici (ayrıca satın alınır)
5. PCB alanı: 350mm(U) * 300mm(G)
6. Windows sistemli bilgisayar ve klavye ve fare ile birlikte gelir
7. Bileşen: 01005/ 0201/ 0402 / 0603-5050/ diyot/ triyot/ SOP/ QFP/ QFN/ BGA/ LED... maksimum 36*36mm IC'ye kadar
8. Boyut: 890 (U) * 1450 (G) * 1500 (Y) mm, AC220V (50hz, tek faz)
9. Teslim süresi: 5-7 iş günü
10. Teslimat: deniz yoluyla / doğrudan fabrikamızdan alın / Çin deposuna gönderin
11. Ödeme yöntemi: havale (T/T)
12. Ambalaj: kontrplak kutu
Charmhigh YouTube kanalı: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 çalışma videosu, 01005 montajı: https://www.youtube.com/watch?v=jmGMTdvt9FY
Parça listesi:
Öğe | Miktar | Öğe | Miktar |
TC06 Pick and place makinesi | 1 | Yağlama yağı | 1 |
Nozullar | 8 | Filtre | 4 |
Alet kutusu | 1 | Hızlı konektör | 1 |
Garanti Kartı | 1 | Fare Altlığı | 2 |
Kullanım Kılavuzu | 1 | Güç Kablosu | 2 |
Test Raporu | 1 | Klavye | 1 |
Fırça | 1 | Fare Altlığı | 1 |
Cımbız | 1 | LCD | 1 |

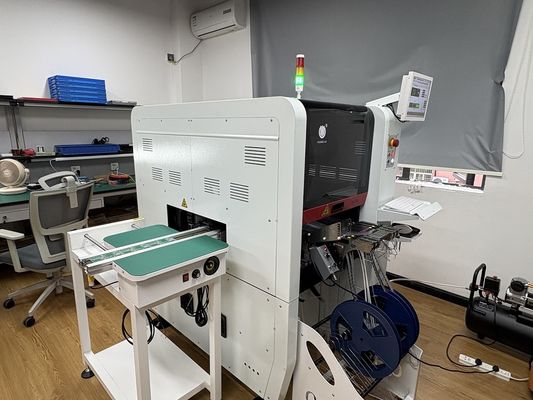

Charmhigh TC06, 6 kafalı 50 besleyici: (genişlik 890mm)
Dökme demir entegre kalıplama, ultra güçlü X-kiriş yapısı.
TC06 avantajları:
-CPK'yı desteklemek, bir pick and place makinesi seçmek için önemli bir anahtardır ve SMT üretim sürecini daha istikrarlı hale getirir.
-ANC: Otomatik nozul değişimi, nozullar bileşenlere göre otomatik olarak tahsis edilebilir, bu da SMT üretimini daha akıllı ve daha verimli hale getirir.
-Yüksek hassasiyetli evrensel montaj kafası: tek bir makine, yüksek kararlılıkla çeşitli bileşenlerin montaj ihtiyaçlarını karşılayabilir
-Dökme demir taban yapısı, pick and place makinesi yüksek hızda sorunsuz çalışır, mermerden daha iyidir.
-Panasonic servo motor tarafından tahrik edilen X&Y ekseni, makinenin uzun süreli kararlılığını ve hassasiyetini sağlar.
Makineye özgü sorun çözümleri: "Nozul değiştirmek ekibimi çıldırtıyor"
Otomatik Nozul Değiştirici 30 saniyede 6 türü işler.
Makineye özgü sorun çözümleri: "Atölye asansörümüz çok küçük"
890mm İnce Gövde standart asansörlere uyar – sökme yok!
Makineye özgü sorun çözümleri:
"Yaz sıcağı yerleştirme doğruluğunu mahvediyor"
Akıllı Termal Telafi tüm gün ±0,01mm tutar.
Makineye özgü sorun çözümleri:
"Besleyici hizalaması üretim zamanını yiyor"
Lazer Otomatik Kalibrasyon – 5 dakikada 50 besleyici ayarlayın.
Makineye özgü sorun çözümleri:
"Diğerleri sallanırken, biz sabit kalıyoruz: Kusursuz yüksek hızlı yerleştirme için çift motorlu kararlılık."
"Sonunda – acele siparişlerde minik çiplerden titreşmeyen bir makine."
Makineye özgü sorun çözümleri: "Yeni bileşen kurulumu saatler sürüyor"
Önceden Yüklenmiş Ortak Bileşenler Kütüphanesi – başlamak için sürükleyip bırakın.
Makineye özgü sorun çözümleri: Makine arıza süresi teslim tarihlerimizi öldürüyor"
TC06, 3 makine gibi çalışır – 7/24 güvenilirlik.
Makineye özgü sorun çözümleri: "Yeni operatörleri eğitmek aylar sürüyor"
Basit arayüz – herkes 1 saat içinde çalıştırabilir.
